Fotowoltaika na dwóch budynkach firmy 98,83 kWp – Poznań

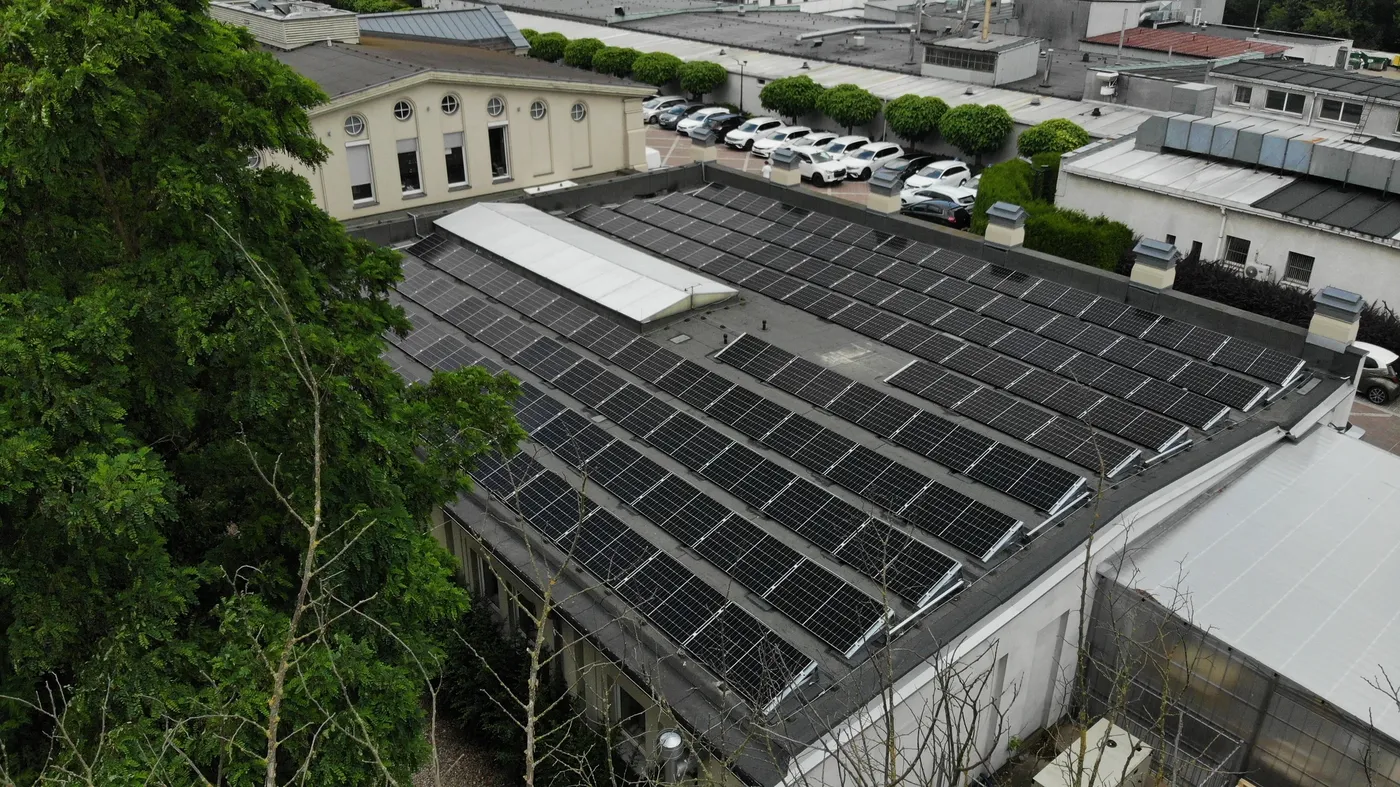

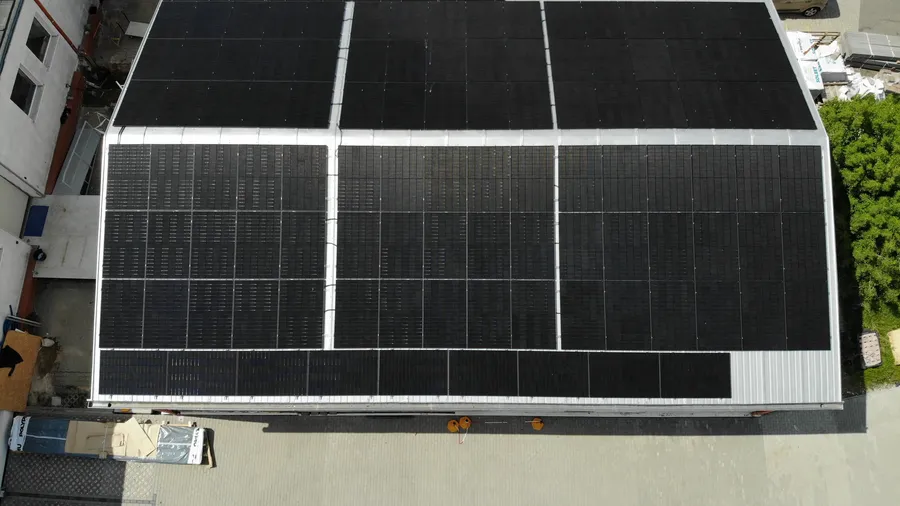

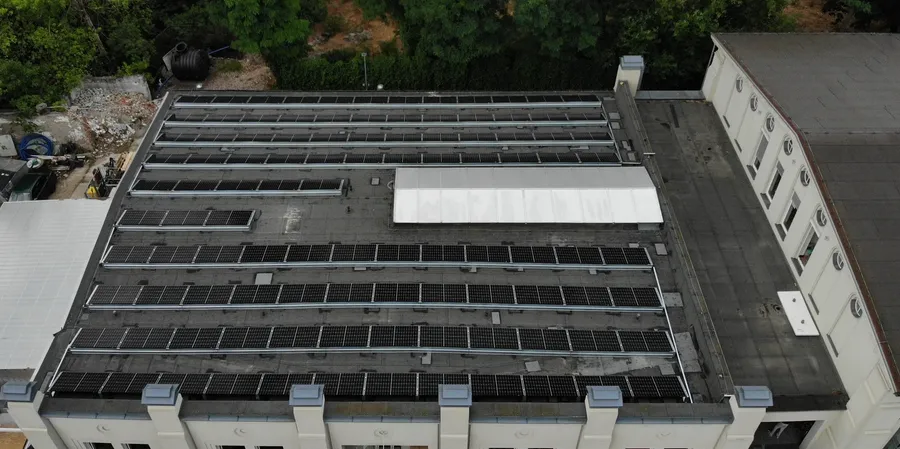

Pierwszą instalację fotowoltaiczną wykonano z wykorzystaniem wysokowydajnych modułów Jinko Solar Tiger Neo 60HL4-(V) o mocy jednostkowej 470 W i sprawności 21,78%. Moduły zamontowano na płaskim dachu pokrytym papą. Ze względu na ograniczoną nośność dachu i konieczność zminimalizowania obciążenia balastem zastosowano klejoną konstrukcję firmy Corab, ustawioną pod kątem 15° i skierowaną na południe. System wyposażono również w wiatrownice zwiększające jego odporność na działanie wiatru. Drugą instalację wykonano na dwuspadowym dachu budynku gospodarczego pokrytym blachą. Moduły rozmieszczono w układzie wschód–zachód i zamocowano na mostkach montażowych niemieckiego producenta Novotegra. Zastosowano moduły JA Solar JAM54D40-450/LB w wersji Full Black, wykonane w technologii bifacjalnej szkło–szkło, o mocy jednostkowej 450 W i sprawności 22,5%. Układ został przygotowany z myślą o jego przyszłej rozbudowie.

Wyzwanie

Przedsiębiorstwo z siedzibą w Poznaniu zwróciło się do nas w celu wykonania instalacji fotowoltaicznej zapewniającej maksymalne wykorzystanie wyprodukowanej energii na potrzeby własne. Ze względu na wysokie zużycie energii oraz okresowe zacienienie zastosowaliśmy układ południowy z częściową optymalizacją pracy modułów. Po dwóch latach, w związku z rosnącym zapotrzebowaniem na energię, wykonaliśmy drugą instalację na sąsiednim budynku, tym razem w układzie wschód–zachód. Oba systemy pracują niezawodnie, a pierwsza instalacja działa bezawaryjnie już od ponad trzech lat.

Rozwiązanie

1
Panele Jinko Solar Tiger Neo 470 W, ogniwa typu N – 104 szt.
instalacja 1: moc 48,88 kWp, sprawność 21,78%
2
Falownik sieciowy Huawei SUN2000 40KTL-M3 HC
instalacja 1: 40 kW, 3-fazowy
3

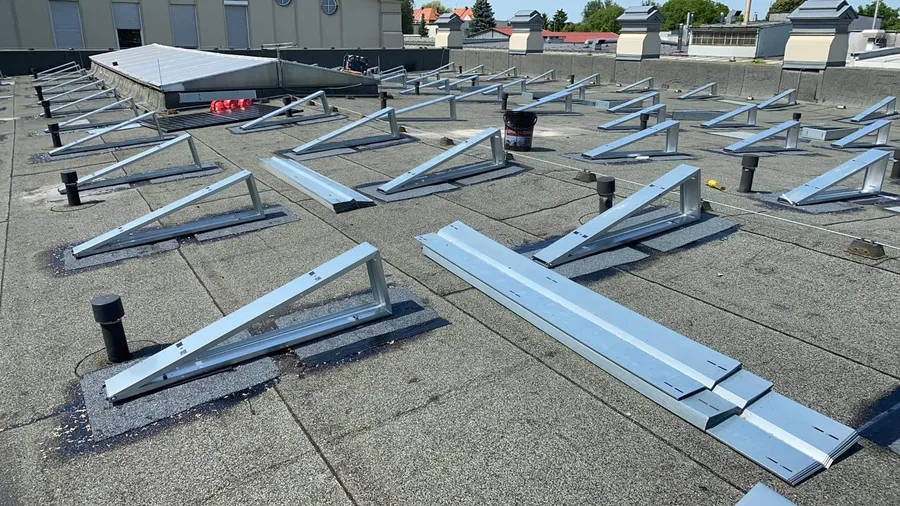

Konstrukcja klejona Corab PB-094M – 104 szt.

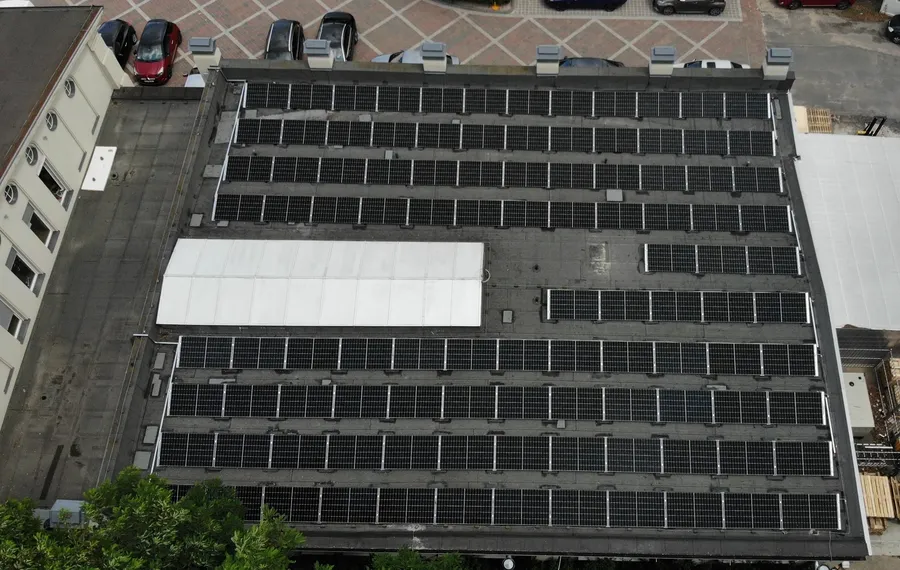

instalacja 1: dach płaski z papy, kąt 15°, układ południowy, z wiatrownicami
4
Panele JA Solar 450 W Full Black, bifacjalne szkło–szkło – 111 szt.
instalacja 2: moc 49,95 kWp, sprawność 22,5%
5

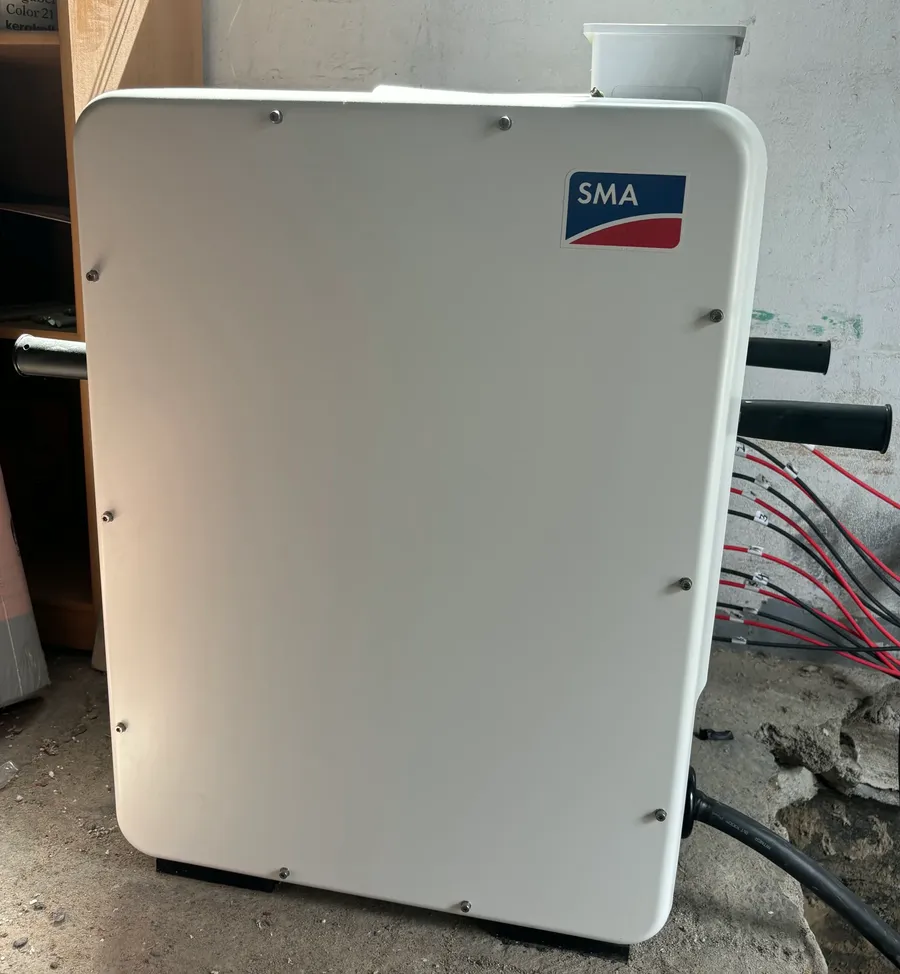

Falownik sieciowy SMA Sunny Tripower CORE1 (STP 50)
instalacja 2: 50 kW, 3-fazowy
6
Konstrukcja Novotegra na mostkach – 111 szt.

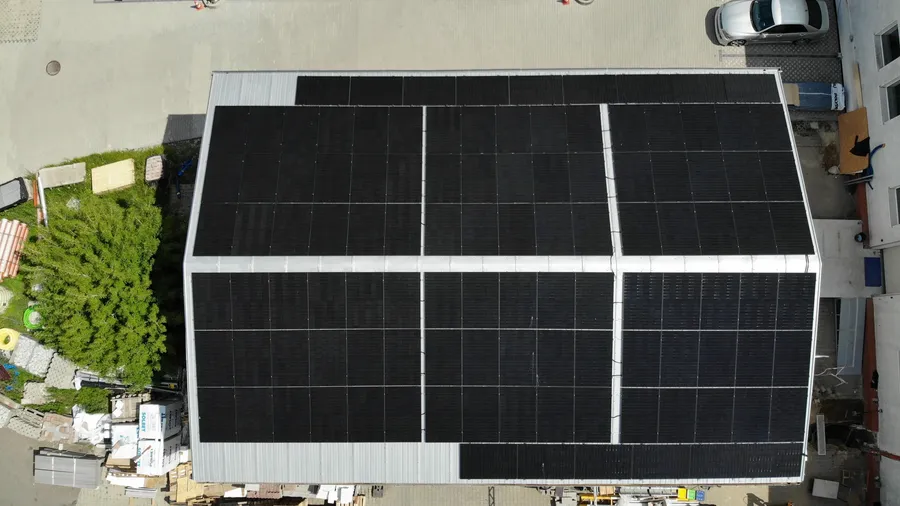

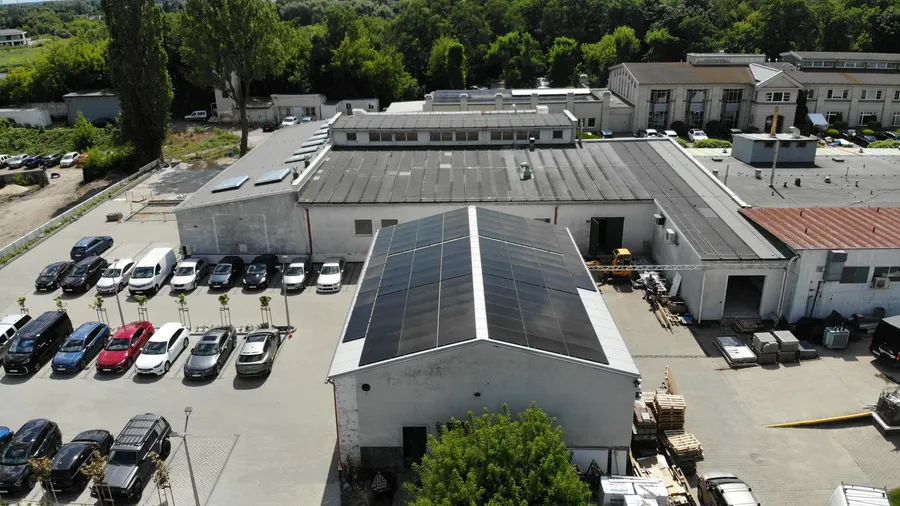

instalacja 2: dach dwuspadowy z blachy, układ wschód–zachód

Efekt

90 000 kWh / rok

Produkcja roczna

90%

Autokonsumpcja

52 100 kg / rok

Redukcja CO₂

Pokaż dane techniczne

Łączna moc DC: 98,83 kWp
Instalacja 1 – moc DC: 48,88 kWp (104 × Jinko Solar Tiger Neo 470 W)
Instalacja 1 – falownik: Huawei SUN2000 40KTL-M3 HC – 40 kW
Instalacja 1 – konstrukcja: Corab PB-094M, klejona, dach płaski, 15°, południe
Instalacja 2 – moc DC: 49,95 kWp (111 × JA Solar 450 W, bifacjalne)
Instalacja 2 – falownik: SMA Sunny Tripower CORE1 – 50 kW
Instalacja 2 – konstrukcja: Novotegra na mostkach, dach dwuspadowy, wschód–zachód
Produkcja roczna: 90 000 kWh
Autokonsumpcja: 90%
