Rosnące rachunki za prąd oraz rosnące potrzeby energetyczne, takie jak zakup pompy ciepła czy samochodu elektrycznego, skłaniają właścicieli instalacji fotowoltaicznych do rozbudowy swoich systemów. Coraz częściej pojawia się pytanie, czy można dołożyć panele innej firmy niż ta, która zainstalowała pierwotny zestaw. Choć technicznie jest to możliwe, wymaga to spełnienia określonych warunków i dokładnej analizy kompatybilności – o czym warto wiedzieć przed podjęciem decyzji. Czy można dołożyć panele fotowoltaiczne innej firmy – kluczowe parametry techniczne Czy można dołożyć do instalacji panele fotowoltaiczne innej firmy? To jedno z najczęściej zadawanych pytań przez właścicieli istniejących mikroinstalacji, którzy chcą zwiększyć produkcję energii elektrycznej. Odpowiedź brzmi: tak, jest to technicznie możliwe – jednak pod warunkiem spełnienia szeregu wymagań technicznych. Kluczem do sukcesu nie jest marka producenta nowych modułów, lecz precyzyjna zgodność ich parametrów elektrycznych z charakterystyką już zainstalowanych paneli. Zanim zdecydujesz się na rozbudowę, warto dokładnie zrozumieć, które wartości mają decydujące znaczenie dla efektywności i bezpieczeństwa całego systemu. Znaczenie napięcia w otwartym obwodzie (Voc), prądu znamionowego (Imp), mocy maksymalnej oraz tolerancji pracy dla kompatybilności modułów Każdy panel fotowoltaiczny opisany jest zestawem parametrów technicznych paneli, które producent podaje w warunkach standardowych (STC – Standard Test Conditions). Spośród nich szczególną rolę odgrywają cztery wartości: napięcie w otwartym obwodzie (Voc), prąd w punkcie mocy maksymalnej (Imp), moc maksymalna (Pmax) oraz tolerancja pracy. To właśnie te parametry decydują o tym, czy nowe moduły będą mogły bezpiecznie i efektywnie współpracować z już zainstalowanymi panelami. Napięcie Voc to napięcie mierzone przy braku obciążenia – jest to wartość maksymalna, jaką moduł może wygenerować w danych warunkach. W konfiguracji szeregowej (string) napięcia poszczególnych paneli sumują się, dlatego Voc każdego modułu musi mieścić się w granicach dopuszczalnych przez falownik. Zbyt wysokie napięcie łańcucha może trwale uszkodzić falownik, zbyt niskie – uniemożliwić jego uruchomienie. Prąd Imp natomiast to prąd płynący przez obwód przy pracy modułu w punkcie mocy maksymalnej. W połączeniu szeregowym przez wszystkie panele płynie ten sam prąd, co oznacza, że różnice w wartości Imp między starymi a nowymi modułami bezpośrednio przekładają się na straty energii. Moc maksymalna (Pmax) to iloczyn napięcia i prądu w optymalnym punkcie pracy – parametr najbardziej intuicyjny dla użytkownika, jednak niewystarczający jako jedyne kryterium doboru paneli. Dwa moduły o tej samej mocy znamionowej mogą mieć zupełnie różne kombinacje napięcia i prądu, co przy połączeniu szeregowym skutkuje obniżeniem wydajności całego stringa. Równie istotna jest tolerancja pracy, czyli dopuszczalne odchylenie rzeczywistej mocy od wartości nominalnej – panele z tolerancją dodatnią (+0/+5 W) są korzystniejsze, gdyż gwarantują osiąganie co najmniej deklarowanej mocy. Łącząc moduły różnych producentów, należy upewnić się, że zarówno wartości nominalne, jak i zakresy tolerancji są zbliżone, aby uniknąć nieprzewidzianych strat. Dlaczego marka producenta paneli fotowoltaicznych ma drugorzędne znaczenie, a kluczowa jest zgodność charakterystyk prądowo-napięciowych Powszechnym błędem jest przekonanie, że dołożenie paneli tej samej marki automatycznie gwarantuje poprawne działanie rozbudowanej instalacji. W rzeczywistości parametry techniczne paneli mają znacznie większe znaczenie niż logo producenta na ramie modułu. Charakterystyki prądowo-napięciowe (krzywe I-V) opisują zachowanie panelu w całym zakresie pracy – od zwarcia do otwartego obwodu – i to właśnie ich zgodność decyduje o kompatybilności modułów w jednym stringu. Falownik śledzi punkt mocy maksymalnej (MPPT) całego łańcucha paneli, a nie każdego modułu osobno. Jeśli charakterystyki prądowo-napięciowe poszczególnych modułów są zbliżone, falownik może efektywnie optymalizować pracę całego stringa. Gdy jednak krzywe I-V znacząco się różnią – nawet przy podobnej mocy znamionowej – system traci możliwość jednoczesnego utrzymania każdego modułu w jego optymalnym punkcie pracy. Efektem jest obniżenie wydajności całej instalacji, nierzadko nieproporcjonalnie duże w stosunku do różnicy parametrów poszczególnych paneli. Kompatybilność modułów należy więc oceniać przede wszystkim przez pryzmat ich charakterystyk elektrycznych, a nie przez pryzmat marki. Warto podkreślić, że na rynku dostępne są panele różnych producentów o bardzo zbliżonych parametrach elektrycznych – i takie moduły mogą ze sobą współpracować znacznie lepiej niż panele tej samej marki, lecz z różnych generacji technologicznych. Producenci regularnie aktualizują swoje linie produktowe, zmieniając zarówno technologię ogniw (monokrystaliczne PERC, TOPCon, HJT), jak i wartości Voc, Imp czy Pmax. Dlatego panel kupiony dziś od tego samego producenta co instalacja sprzed pięciu lat może mieć zupełnie inne charakterystyki prądowo-napięciowe niż starsze moduły. Rola prądu zwarcia (Isc) i parametru Pmax w określaniu wydajności całego systemu w konfiguracji szeregowej Prąd zwarcia (Isc) to maksymalny prąd, jaki panel może wygenerować przy zewartych zaciskach – jest to wartość nieznacznie wyższa od Imp i stanowi ważny parametr bezpieczeństwa. W konfiguracji szeregowej Isc ma kluczowe znaczenie z dwóch powodów. Po pierwsze, wyznacza maksymalny prąd, który może popłynąć przez cały łańcuch – a tym samym określa wymagania dla zabezpieczeń nadprądowych i przekrojów kabli. Po drugie, gdy moduły o różnych wartościach Isc są połączone szeregowo, cały string pracuje z prądem ograniczonym przez moduł o najniższym Isc, co bezpośrednio obniża produkcję energii przez pozostałe, wydajniejsze panele. Parametr Pmax w konfiguracji szeregowej jest wypadkową napięcia i prądu całego stringa w punkcie mocy maksymalnej. Falownik stara się utrzymać pracę łańcucha paneli właśnie w tym punkcie, jednak gdy moduły mają różne Pmax wynikające z różnych kombinacji napięcia i prądu, algorytm MPPT musi szukać kompromisu. W praktyce oznacza to, że łączna moc stringa złożonego z modułów o różnych Pmax będzie niższa niż suma mocy znamionowych poszczególnych paneli. Im większe różnice w parametrach Isc i Pmax między łączonymi modułami, tym większe straty energii w całym systemie. Dlatego przed podjęciem decyzji o rozbudowie instalacji o panele innej firmy należy zebrać karty katalogowe (datasheet) zarówno starych, jak i nowych modułów i porównać kluczowe parametry: Voc, Vmp, Isc, Imp oraz Pmax. Różnice w wartościach Isc nie powinny przekraczać kilku procent, podobnie jak różnice w Voc – tylko wtedy można liczyć na efektywną współpracę modułów w jednym stringu. Jeśli parametry znacząco się różnią, jedynym bezpiecznym rozwiązaniem jest podłączenie nowych paneli do osobnego wejścia MPPT falownika lub zastosowanie dodatkowych technologii optymalizacji – o czym szerzej piszemy w kolejnych sekcjach tego artykułu. Czy można dołożyć panele innej firmy - wpływ różnic parametrów na wydajność Pytanie, czy można dołożyć do instalacji panele fotowoltaiczne innej firmy, nierozerwalnie wiąże się z analizą konsekwencji, jakie niesie ze sobą łączenie modułów o różnych parametrach elektrycznych. Nawet jeśli technicznie jest to możliwe, różnice w charakterystykach prądowo-napięciowych między starymi a nowymi panelami mogą znacząco wpłynąć na wydajność instalacji całego systemu. Zrozumienie mechanizmów rządzących pracą połączonych szeregowo ogniw to klucz do świadomego podejmowania decyzji o rozbudowie mikroinstalacji fotowoltaicznej. Jak w połączeniu szeregowym cały łańcuch dostosowuje się do najsłabszego ogniwa i co to oznacza dla efektywności systemu W typowej instalacji fotowoltaicznej panele łączone są w tzw. stringi, czyli łańcuchy szeregowe. W połączeniu szeregowym napięcia poszczególnych modułów sumują się, natomiast prąd przepływający przez cały string jest ograniczony przez panel o najniższym prądzie znamionowym. Oznacza to, że jeden słabszy moduł – starszy, o niższej mocy lub innej charakterystyce – staje się wąskim gardłem dla całego łańcucha. Cały string pracuje z wydajnością najsłabszego ogniwa, co bezpośrednio przekłada się na straty energetyczne w skali całego roku. W praktyce wygląda to następująco: jeżeli do stringu złożonego z paneli generujących prąd roboczy na poziomie 9 A dołożymy moduł nowej generacji o prądzie 10,5 A, tracker MPPT falownika „zejdzie" do wartości prądowej wyznaczonej przez słabsze panele. Nowszy, mocniejszy moduł nie będzie w stanie wykorzystać swojego pełnego potencjału. Straty mogą sięgnąć kilku do kilkunastu procent rocznej produkcji energii, co w perspektywie wieloletniej eksploatacji oznacza realne straty finansowe. Im większa różnica parametrów między łączonymi modułami, tym głębsze i bardziej dotkliwe będą te straty. Warto też pamiętać, że tracker MPPT falownika nieustannie poszukuje punktu maksymalnej mocy dla całego stringu. Gdy w łańcuchu znajdują się panele o różnych krzywych prądowo-napięciowych, algorytm MPPT napotyka trudność w znalezieniu jednego, optymalnego punktu pracy – zamiast jednego wyraźnego szczytu na charakterystyce mocy pojawia się kilka lokalnych maksimów. Falownik może „utknąć" w lokalnym optimum, zamiast operować w globalnym punkcie maksymalnej mocy, co dodatkowo pogarsza efektywność systemu. Konsekwencje łączenia tradycyjnych paneli o mocy 250-300 W z nowoczesnymi ogniwami o mocy 400 W i większej Różnica między panelami o mocy 250–300 W a nowoczesnymi modułami osiągającymi 400 W i więcej jest znacznie większa, niż mogłoby się wydawać na pierwszy rzut oka. Wynika ona nie tylko z samej mocy znamionowej, ale przede wszystkim z odmiennych charakterystyk prądowo-napięciowych, które są efektem zastosowania różnych technologii ogniw – starszych polikrystalicznych lub monokrystalicznych standardowych kontra nowoczesnych technologii PERC, TOPCon czy HJT. Nowsze ogniwa charakteryzują się wyższą sprawnością, innym zakresem napięć i często wyższym prądem zwarcia. Łączenie tradycyjnych paneli o mocy 250–300 W z nowoczesnymi ogniwami o mocy 400 W i większej w jednym stringu prowadzi do sytuacji, w której potencjał nowoczesnych modułów jest w dużej mierze marnowany. Instalacja zamiast pracować z wydajnością odpowiadającą nowszym panelom, zostaje ściągnięta w dół przez starsze moduły. Różnice w napięciu obwodu otwartego (Voc) między starymi a nowymi panelami mogą być na tyle duże, że łączna suma napięć w stringu przekroczy dopuszczalne napięcie wejściowe falownika lub odwrotnie – będzie zbyt niska, by falownik efektywnie pracował. Łączenie modułów różnych producentów o różnej mocy może doprowadzić do obniżenia wydajności całej instalacji, szczególnie gdy zestawia się technologie z różnych dekad. Dodatkowym problemem jest nierównomierne starzenie się modułów. Starsze panele, które już przez kilka lat były eksploatowane, mogą wykazywać degenerację parametrów sięgającą 3–8% w stosunku do wartości nominalnych. Nowe panele dopiero zaczynają swoją „karierę" i pracują blisko parametrów fabrycznych. Ta rozbieżność z czasem będzie się pogłębiać, co oznacza, że problem niedopasowania parametrów nie pozostaje statyczny – z roku na rok różnica między starymi a nowymi modułami będzie się zwiększać, a straty energetyczne będą narastać. Zagrożenia wynikające z dołożenia paneli o zupełnie innej charakterystyce prądowo-napięciowej, w tym ryzyko uszkodzenia falownika Konsekwencje łączenia paneli o znacząco różnych charakterystykach prądowo-napięciowych wykraczają poza samą utratę wydajności instalacji – mogą prowadzić do poważnych uszkodzeń sprzętu. Ryzyko uszkodzenia falownika jest jednym z najpoważniejszych zagrożeń, jakie niesie ze sobą nieprzemyślana rozbudowa systemu fotowoltaicznego. Falownik jest zaprojektowany do pracy w określonym zakresie napięć wejściowych DC – jeśli suma napięć Voc paneli w stringu przekroczy maksymalne dopuszczalne napięcie wejściowe urządzenia, może dojść do trwałego uszkodzenia elektroniki inwertera. Szczególnie niebezpieczna jest sytuacja, gdy nowe panele mają wyższe napięcie obwodu otwartego niż stare moduły. W chłodne, słoneczne dni – kiedy napięcie ogniw fotowoltaicznych osiąga najwyższe wartości – napięcie całego stringu może przekroczyć granicę bezpieczeństwa falownika. Tego rodzaju przepięcie może skutkować nie tylko awarią inwertera, ale również pożarem instalacji. Z kolei sytuacja odwrotna – gdy nowe panele mają znacznie niższe napięcie niż wymagane minimum wejściowe falownika – może powodować niestabilną pracę urządzenia, częste wyłączenia i przyspieszone zużycie komponentów. Należy również zwrócić uwagę na ryzyko związane z prądem wstecznym. W przypadku gdy moduły w stringu mają różne parametry prądowe, słabszy panel może znaleźć się w trybie polaryzacji wstecznej, co prowadzi do jego nadmiernego nagrzewania się. Przegrzanie ogniwa może skutkować trwałym uszkodzeniem modułu, a w skrajnych przypadkach – pożarem panelu. Dlatego dołożenie paneli fotowoltaicznych od innego producenta do istniejącej instalacji wymaga szczegółowej analizy parametrów nowych i już zainstalowanych modułów, aby zapewnić efektywne działanie całego systemu i uniknąć jego uszkodzenia. Odpowiedź na pytanie, czy można dołożyć do instalacji panele fotowoltaiczne innej firmy, musi więc uwzględniać nie tylko aspekty ekonomiczne, ale przede wszystkim bezpieczeństwo całej infrastruktury. Czy można dołożyć panele – rozwiązania techniczne umożliwiające bezpieczną rozbudowę Dobra wiadomość jest taka, że współczesna technologia fotowoltaiczna oferuje kilka sprawdzonych rozwiązań, które pozwalają bezpiecznie rozbudować istniejącą instalację – nawet jeśli nowe panele pochodzą od innego producenta. Kluczem do sukcesu jest dobór odpowiedniego podejścia technicznego, które zminimalizuje straty wynikające z różnic w parametrach modułów i jednocześnie zapewni bezpieczeństwo całego systemu. Poniżej omawiamy trzy najważniejsze metody, które warto rozważyć przed podjęciem decyzji o rozbudowie. Wykorzystanie wielu trackerów MPPT w falowniku do podłączenia osobnych stringów o różnych parametrach Jednym z najefektywniejszych sposobów na bezpieczne dołożenie do instalacji paneli fotowoltaicznych innej firmy jest wykorzystanie falownika wyposażonego w wiele niezależnych trackerów MPPT (Maximum Power Point Tracking). Każdy tracker MPPT działa jako osobny układ śledzenia punktu maksymalnej mocy, co oznacza, że może niezależnie optymalizować pracę podłączonego do niego stringa paneli. Dzięki temu stare i nowe moduły – nawet jeśli różnią się napięciem, prądem czy mocą – mogą pracować jednocześnie bez wzajemnego ograniczania swojej wydajności. W praktyce oznacza to, że istniejące panele podłącza się do jednego wejścia MPPT, a nowe moduły – do drugiego, niezależnego wejścia. Każdy string jest wówczas traktowany przez falownik jako oddzielna jednostka, dla której wyznaczany jest indywidualny punkt pracy. To rozwiązanie eliminuje jeden z największych problemów przy łączeniu paneli różnych producentów – efekt najsłabszego ogniwa, który w połączeniu szeregowym na jednym stringu drastycznie obniża wydajność całej grupy modułów. Warto jednak pamiętać, że możliwość skorzystania z tej metody zależy od tego, czy istniejący falownik dysponuje wolnymi wejściami MPPT oraz odpowiednim zapasem mocy wejściowej – tej kwestii poświęcono osobny rozdział w artykule. Trackery MPPT są dziś standardem w falownikach średniej i wyższej klasy, a wielu producentów – takich jak SMA, Fronius, Huawei czy SolarEdge – oferuje modele z dwoma lub nawet czterema niezależnymi wejściami. Jeśli Twój obecny falownik posiada taką funkcję, rozbudowa instalacji o panele innej marki staje się znacznie prostsza i bezpieczniejsza. W przypadku braku wolnych wejść MPPT warto rozważyć wymianę falownika na nowszy model – to temat, który również poruszamy w dalszej części artykułu. Zastosowanie optymalizatorów mocy jako efektywne rozwiązanie przy integracji paneli różnych producentów Optymalizatory mocy to urządzenia montowane bezpośrednio przy każdym panelu fotowoltaicznym, które pozwalają na indywidualne zarządzanie pracą każdego modułu z osobna. Stanowią one jedno z najbardziej zaawansowanych i skutecznych rozwiązań w sytuacji, gdy chcemy połączyć panele o różnych parametrach technicznych lub od różnych producentów. Ich działanie polega na tym, że każdy optymalizator samodzielnie wyznacza punkt maksymalnej mocy dla podłączonego do niego panelu, a następnie przekazuje do falownika ujednolicony sygnał elektryczny – niezależnie od tego, jak bardzo parametry poszczególnych modułów się od siebie różnią. Mikroinwerty i optymalizatory mocy stanowią optymalne rozwiązanie przy dołożeniu paneli od innego producenta, ponieważ pozwalają na indywidualne zarządzanie każdym panelem i minimalizują straty związane z różnicami w ich parametrach. W praktyce oznacza to, że panel o mocy 300 W może pracować obok panelu o mocy 420 W bez żadnych negatywnych konsekwencji dla wydajności systemu – każdy moduł daje z siebie tyle, ile jest w stanie wygenerować w danych warunkach atmosferycznych. To szczególnie ważne, gdy nowe panele znacząco różnią się charakterystyką prądowo-napięciową od starszych modułów. Warto jednak podkreślić, że zastosowanie optymalizatorów mocy wiąże się z dodatkowymi kosztami zakupu i montażu urządzeń. Przy rozbudowie instalacji o kilka paneli koszty te mogą być stosunkowo wysokie w przeliczeniu na każdy dodany moduł. Niemniej jednak, biorąc pod uwagę długoterminowe korzyści w postaci wyższej wydajności systemu i eliminacji ryzyka uszkodzenia falownika, inwestycja ta często się opłaca. Przed podjęciem decyzji warto skonsultować się z doświadczonym instalatorem, który oceni, czy optymalizatory mocy są w danym przypadku najlepszym wyborem. Na rynku dostępne są optymalizatory mocy kilku czołowych producentów – m.in. SolarEdge, Tigo czy Huawei. Niektóre z nich oferują dodatkowe funkcje, takie jak monitoring pracy każdego panelu z osobna, co pozwala na szybkie wykrycie ewentualnych usterek lub spadków wydajności. To kolejna zaleta tego rozwiązania, szczególnie w przypadku bardziej złożonych instalacji łączących moduły różnych generacji i producentów. Mikroinwertery jako alternatywa dla tradycyjnych falowników przy rozbudowie instalacji i ich zalety w przypadku zacienienia Mikroinwertery to urządzenia, które – podobnie jak optymalizatory mocy – montuje się bezpośrednio przy każdym panelu fotowoltaicznym. Różnica polega jednak na tym, że mikroinwerter nie tylko optymalizuje pracę panelu, ale od razu przekształca prąd stały (DC) wytwarzany przez moduł w prąd zmienny (AC), gotowy do użycia w domowej sieci elektrycznej. Oznacza to, że każdy panel pracuje jako w pełni niezależna mini-elektrownia, a cały system nie posiada jednego centralnego falownika, od którego zależy praca wszystkich modułów. W kontekście pytania, czy można dołożyć do instalacji panele fotowoltaiczne innej firmy, mikroinwertery oferują wyjątkową elastyczność. Każdy panel pracuje niezależnie, więc różnice w parametrach technicznych poszczególnych modułów nie mają żadnego wpływu na wydajność pozostałych. Można swobodnie łączyć panele o różnej mocy, różnych producentów, a nawet panele zamontowane pod różnymi kątami i na różnych połaciach dachu – każdy moduł i tak będzie pracował z maksymalną możliwą dla siebie efektywnością. To rozwiązanie jest szczególnie korzystne w przypadku instalacji, gdzie część paneli jest narażona na zacienienie przez komin, drzewa lub sąsiednie budynki. Zalety mikroinwerterów w sytuacji zacienienia są trudne do przecenienia. W tradycyjnym systemie z jednym falownikiem i połączeniem szeregowym, zacienienie nawet jednego panelu może drastycznie obniżyć produkcję energii przez cały string. Mikroinwertery całkowicie eliminują ten problem – zacieniony panel produkuje mniej energii, ale nie wpływa w żaden sposób na pracę pozostałych modułów. To sprawia, że są one szczególnie polecane w przypadku rozbudowy instalacji na dachach o nieregularnym kształcie lub w miejscach, gdzie idealne nasłonecznienie wszystkich paneli przez cały dzień jest niemożliwe do osiągnięcia. Podobnie jak w przypadku optymalizatorów mocy, zastosowanie mikroinwerterów wiąże się z wyższymi kosztami początkowymi w porównaniu z tradycyjnym falownikiem centralnym. Ich zaletą jest jednak większa odporność systemu na awarie – uszkodzenie jednego mikroinwertera nie wyłącza całej instalacji, a jedynie zmniejsza produkcję energii o moc jednego panelu. Producenci tacy jak Enphase czy APsystems oferują mikroinwertery z rozbudowanymi systemami monitoringu, które pozwalają śledzić pracę każdego panelu w czasie rzeczywistym. Przed wyborem tej technologii warto skonsultować się ze specjalistą, który oceni, czy mikroinwertery będą optymalnym rozwiązaniem dla konkretnej instalacji i jej planowanej rozbudowy. Czy można dołożyć panele – aspekty prawne i proceduralne rozbudowy Decyzja o rozbudowie instalacji fotowoltaicznej to nie tylko kwestia techniczna – to również wyzwanie prawne i proceduralne, które wymaga dopełnienia szeregu formalności. Zanim zatem odpowiesz sobie na pytanie, czy można dołożyć do instalacji panele fotowoltaiczne innej firmy, warto poznać obowiązki wynikające z polskich przepisów. Pominięcie tych kroków może skutkować poważnymi konsekwencjami – od problemów z operatorem sieci, przez utratę gwarancji, aż po komplikacje ubezpieczeniowe. Obowiązek zgłoszenia zmian do zakładu energetycznego i operatora sieci dystrybucyjnej W Polsce prawo nie zabrania samodzielnego rozszerzania instalacji fotowoltaicznej, jednak każda rozbudowa wiąże się z obowiązkiem zgłoszenia zmian do lokalnego operatora sieci dystrybucyjnej (OSD). Zgłoszenie do operatora sieci jest niezbędne, aby rozbudowana instalacja mogła legalnie funkcjonować i oddawać nadwyżki energii do sieci. Brak takiego zgłoszenia oznacza, że instalacja działa poza ramami prawnymi, co może skutkować odmową rozliczenia energii, a nawet nałożeniem sankcji. Procedura zgłoszenia obejmuje zazwyczaj aktualizację dokumentacji technicznej instalacji, dostarczenie nowych schematów elektrycznych oraz informacji o zastosowanych urządzeniach – w tym o panelach i falowniku. Operator sieci weryfikuje, czy rozbudowana instalacja spełnia wymagania techniczne przyłączenia, a przede wszystkim czy nie przekracza limitów mocy przyłączeniowej określonych w warunkach umowy. Warto pamiętać, że zwiększenie mocy instalacji może wymagać uzyskania nowych lub zaktualizowanych warunków przyłączenia – szczególnie jeśli łączna moc przekracza dotychczas uzgodniony poziom. Przed złożeniem zgłoszenia należy upewnić się, że nowe panele figurują na liście certyfikowanych urządzeń, a falownik posiada aktualny certyfikat Nc RfG, co zostało szerzej omówione w poprzedniej sekcji artykułu. Zakład energetyczny może odmówić akceptacji rozbudowy, jeśli dokumentacja będzie niekompletna lub urządzenia nie będą spełniać wymogów technicznych. Maksymalna moc instalacji fotowoltaicznej podłączonej jednofazowo i zalecenia dotyczące wymiany na falownik trójfazowy Jednym z kluczowych ograniczeń proceduralnych jest limit mocy instalacji podłączonej jednofazowo. Zgodnie z obowiązującymi przepisami i wytycznymi operatorów sieci dystrybucyjnych, mikroinstalacje fotowoltaiczne podłączone do sieci jednofazowej nie powinny przekraczać mocy 3,68 kW (lub 3,7 kW) – jest to wartość wynikająca z maksymalnego dopuszczalnego prądu dla jednej fazy. Rozbudowa instalacji, która już pracuje blisko tego limitu, może zatem wymagać zmiany konfiguracji całego systemu. Jeśli planowana moc instalacji po rozbudowie przekroczy wspomniany próg, konieczna staje się wymiana falownika jednofazowego na trójfazowy. Falownik trójfazowy pozwala na równomierne rozłożenie obciążenia na trzy fazy sieci, co jest wymagane przez operatorów sieci przy mocach powyżej 3,68 kW. Taka wymiana wiąże się z dodatkowymi kosztami – zarówno samego urządzenia, jak i robocizny oraz aktualizacji dokumentacji – jednak jest niezbędna dla legalnego i bezpiecznego funkcjonowania rozbudowanej instalacji. Warto zaplanować tę kwestię już na etapie projektowania rozbudowy, aby uniknąć konieczności dwukrotnego przeprowadzania procedur zgłoszeniowych. Warto również sprawdzić, czy zwiększenie moc instalacji nie przekroczy limitów przyłączeniowych określonych przez OSD w umowie przyłączeniowej. W niektórych przypadkach konieczne może być złożenie wniosku o zmianę warunków przyłączenia – proces ten bywa czasochłonny, dlatego warto rozpocząć go z odpowiednim wyprzedzeniem. Konsekwencje samodzielnej rozbudowy dla gwarancji producenta i ubezpieczenia instalacji Aspekt gwarancji i ubezpieczenia to jeden z najczęściej pomijanych, a zarazem najważniejszych elementów, które należy wziąć pod uwagę przed podjęciem decyzji o rozbudowie. Samodzielna rozbudowa instalacji fotowoltaicznej bez odpowiedniej wiedzy technicznej i bez udziału certyfikowanego instalatora może skutkować utratą gwarancji – zarówno na istniejące panele, jak i na falownik. Producenci urządzeń zazwyczaj zastrzegają w warunkach gwarancyjnych, że wszelkie modyfikacje systemu muszą być przeprowadzane przez autoryzowany serwis lub wykwalifikowanego specjalistę. Mieszanie paneli fotowoltaicznych różnych producentów – nawet jeśli jest technicznie uzasadnione – może wykluczyć pełną gwarancję producenta istniejących modułów. Przed podjęciem decyzji o rozbudowie warto dokładnie zapoznać się z warunkami gwarancyjnymi wszystkich urządzeń wchodzących w skład instalacji. Szczególną uwagę należy zwrócić na zapisy dotyczące dopuszczalnych konfiguracji systemu i warunków serwisowania. Nieprzestrzeganie tych zasad może oznaczać, że w przypadku awarii producent odmówi realizacji naprawy gwarancyjnej. Równie istotne są konsekwencje dla ubezpieczenia instalacji. Większość polis ubezpieczeniowych obejmujących instalacje fotowoltaiczne zawiera klauzule dotyczące zgodności z przepisami prawa i normami technicznymi. Samodzielna rozbudowa, przeprowadzona bez wymaganych zgłoszeń i przez osobę bez odpowiednich uprawnień, może zostać uznana za naruszenie warunków ubezpieczenia. W praktyce oznacza to, że w przypadku pożaru, uszkodzenia sprzętu lub innej szkody ubezpieczyciel może odmówić wypłaty odszkodowania – powołując się właśnie na niezgodność instalacji z przepisami lub warunkami polisy. Podsumowując, rozbudowa instalacji fotowoltaicznej o panele innej firmy to proces, który wymaga nie tylko analizy technicznej, ale również starannego dopełnienia formalności prawnych i proceduralnych. Zgłoszenie do operatora sieci, weryfikacja limitów mocy instalacji oraz ochrona gwarancji i ubezpieczenia to trzy filary bezpiecznej i legalnej rozbudowy.  Podsumowanie Dołożenie paneli fotowoltaicznych innej firmy do istniejącej instalacji jest możliwe, ale wymaga spełnienia określonych warunków technicznych, takich jak zbliżone parametry elektryczne modułów oraz odpowiednia konfiguracja falownika, np. z wykorzystaniem optymalizatorów mocy czy mikroinwerterów. Kluczowa jest także weryfikacja wydolności falownika i infrastruktury oraz zgłoszenie rozbudowy do operatora sieci. Chociaż ceny paneli maleją, decyzja o rozbudowie nie powinna być podejmowana pochopnie, ponieważ różnice w parametrach mogą obniżyć wydajność systemu lub uszkodzić falownik. Samodzielne działania bez fachowej wiedzy mogą skutkować utratą gwarancji i zagrożeniem bezpieczeństwa. Dlatego przed rozbudową instalacji warto skonsultować się z doświadczonym instalatorem z www.soltechenergy.pl, który profesjonalnie oceni kompatybilność i dobierze optymalne rozwiązania, zapewniając efektywność i bezpieczeństwo Twojej inwestycji.

Czy wiesz, że zacienienie nawet jednego panelu fotowoltaicznego może obniżyć moc całej instalacji nawet o 50%? Na szczęście istnieje rozwiązanie – optymalizator mocy, który indywidualnie zarządza wydajnością każdego modułu, eliminując problem tzw. „wąskiego gardła” w systemach stringowych. Dzięki temu urządzeniu Twoja instalacja staje się bardziej niezawodna, bezpieczna i może wygenerować nawet o 5-25% więcej energii w trudnych warunkach. Jednak aby optymalizatory działały skutecznie, niezbędna jest prawidłowa instalacja i konfiguracja, obejmująca m.in. zachowanie polaryzacji i kompatybilność komponentów. Warto poznać szczegóły, by maksymalnie wykorzystać potencjał swojej fotowoltaiki. Jak podłączyć optymalizator – przygotowanie do instalacji Zanim przystąpisz do montażu optymalizatora, musisz solidnie przygotować się do całego procesu. Prawidłowe przygotowanie instalacji to nie tylko kwestia sprawności końcowego efektu, ale przede wszystkim bezpieczeństwo montażu – zarówno Twojego, jak i całego systemu fotowoltaicznego. Poniżej znajdziesz szczegółowy opis wszystkich kroków, które należy wykonać jeszcze przed podniesieniem pierwszego narzędzia. Wyłączenie całego systemu PV przed przystąpieniem do prac Pierwszą i absolutnie kluczową czynnością jest całkowite wyłączenie systemu fotowoltaicznego – falownika (inwertera) oraz wszystkich wyłączników DC i AC. Dlaczego jest to tak ważne? Energia elektryczna pojawia się na wyjściu optymalizatora niemal natychmiast po podłączeniu go do modułu fotowoltaicznego. Nawet w pochmurny dzień panele generują napięcie, które może stanowić realne zagrożenie dla życia i zdrowia osoby wykonującej instalację. Pominięcie tego kroku to jeden z najpoważniejszych błędów, jakie można popełnić podczas montażu – nie ma żadnych wyjątków od tej zasady. Pamiętaj, że wyłączenie falownika za pomocą przycisku lub aplikacji nie jest wystarczające. Należy fizycznie odłączyć wyłączniki DC po stronie paneli oraz wyłącznik AC po stronie sieci energetycznej. Dopiero taka kombinacja gwarantuje, że system jest bezpieczny do pracy. Sprawdzenie napięcia i odczekanie na rozładowanie kondensatorów Po wyłączeniu całego systemu kolejnym niezbędnym krokiem jest weryfikacja napięcia na strunach za pomocą multimetru. Bezpieczny poziom napięcia to wartość poniżej 1V – dopiero wówczas możesz mieć pewność, że praca przy instalacji nie grozi porażeniem elektrycznym. Samo wyłączenie wyłączników nie oznacza natychmiastowego zaniku napięcia, ponieważ w układzie mogą znajdować się naładowane kondensatory. Właśnie dlatego po wyłączeniu systemu należy odczekać minimum 5 minut, zanim przystąpisz do jakichkolwiek prac montażowych. Ten czas jest niezbędny do pełnego rozładowania kondensatorów w falowniku i innych elementach układu. Skrócenie tego okresu oczekiwania może skutkować niebezpiecznym wyładowaniem elektrycznym, nawet gdy wskaźniki na urządzeniach sugerują brak napięcia. Weryfikacja kompatybilności optymalizatora z systemem Zanim zdecydujesz się na konkretny model optymalizatora, musisz upewnić się, że jest on w pełni kompatybilny z Twoim systemem fotowoltaicznym. Weryfikacja kompatybilności polega na porównaniu trzech kluczowych parametrów elektrycznych: Maksymalne napięcie otwartego obwodu (Voc) – wartość podana w dokumentacji technicznej panelu nie może przekraczać maksymalnego dopuszczalnego napięcia wejściowego optymalizatora. Prąd zwarciowy (Isc) – musi mieścić się w dopuszczalnym zakresie pracy optymalizatora, aby urządzenie mogło bezpiecznie obsługiwać dany moduł. Dopuszczalna moc modułu – optymalizator musi być dobrany do mocy panelu z odpowiednim marginesem, aby nie pracował stale na granicy swoich możliwości. Nie zapomnij również sprawdzić wymagań falownika, z którym będą współpracować optymalizatory. Niektóre inwertery wymagają stosowania optymalizatorów wyłącznie konkretnej marki lub serii – szczegółowe informacje na temat kompatybilności z falownikiem znajdziesz w kolejnej sekcji artykułu poświęconej łączeniu optymalizatorów w łańcuchy. Przygotowanie niezbędnych narzędzi Wiedząc już, że system jest bezpieczny i że wybrane urządzenia są kompatybilne, czas zadbać o odpowiednie narzędzia i materiały. Brak właściwego wyposażenia jest częstą przyczyną błędów montażowych, które mogą skutkować uszkodzeniem sprzętu lub zagrożeniem bezpieczeństwa. Do sprawnego i bezpiecznego przeprowadzenia instalacji potrzebujesz: Kluczy imbusowych lub nasadowych – do mocowania optymalizatora do ramy panelu fotowoltaicznego za pomocą zacisków. Multimetru – niezbędnego do weryfikacji polaryzacji przewodów, sprawdzenia ciągłości połączeń oraz pomiaru napięcia w poszczególnych punktach instalacji. Zaciskarek do złączy MC4 – profesjonalne narzędzie zapewniające prawidłowe i szczelne zaciśnięcie złączy, co ma kluczowe znaczenie dla trwałości połączeń elektrycznych. Izolowanych narzędzi – każde narzędzie używane przy instalacji elektrycznej powinno posiadać izolację ochronną, co minimalizuje ryzyko porażenia prądem. Rękawic ochronnych – zgodnych z normami UL/NEC, zaprojektowanych do pracy przy instalacjach elektrycznych niskiego i średniego napięcia. Stosowanie certyfikowanych narzędzi i środków ochrony osobistej to nie tylko wymóg formalny, ale przede wszystkim praktyczna gwarancja bezpieczeństwa podczas całego procesu montażu. Zgromadzenie kompatybilnych materiałów instalacyjnych Równie ważne jak narzędzia są odpowiednie materiały. Przygotowanie instalacji pod kątem materiałowym obejmuje kilka istotnych elementów, których jakość i kompatybilność bezpośrednio wpływają na trwałość i niezawodność całego systemu: Szybkozłącza MC4 tego samego producenta – mieszanie złączy różnych marek może prowadzić do nieszczelności połączeń, korozji styków lub trudności z rozłączeniem. Zawsze stosuj złącza jednej marki w całej instalacji. Przewody DC o przekroju 4–6 mm² – rekomendowany typ to H1Z2Z2-K, który charakteryzuje się wysoką odpornością na promieniowanie UV, wilgoć i wysokie temperatury, co jest niezbędne w warunkach zewnętrznych na dachu. Komponenty o klasie ochrony minimum IP67 – optymalizatory i wszystkie elementy instalacji narażone na działanie warunków atmosferycznych muszą spełniać wymogi tej klasy szczelności, gwarantującej odporność na pył i tymczasowe zanurzenie w wodzie. Taśma montażowa lub zaciski do mocowania urządzenia – służące do solidnego przymocowania optymalizatora do ramy panelu w sposób zapewniający stabilność przez całe lata eksploatacji. Staranny dobór materiałów na etapie przygotowania przekłada się bezpośrednio na niezawodność instalacji i minimalizuje ryzyko kosztownych napraw w przyszłości. Kiedy masz już pewność, że system jest bezpieczny, optymalizator jest kompatybilny, a narzędzia i materiały są gotowe – możesz przystąpić do właściwego montażu, który opisujemy szczegółowo w kolejnej sekcji artykułu. Jak podłączyć optymalizator do modułu fotowoltaicznego - montaż i połączenia Gdy system PV jest już prawidłowo wyłączony i przygotowany zgodnie z procedurami opisanymi w poprzedniej sekcji, można przystąpić do właściwego montażu optymalizatora. To etap, który wymaga precyzji i znajomości kolejności działań – każdy krok ma znaczenie zarówno dla bezpieczeństwa instalacji, jak i dla jej długoterminowej wydajności. Poniżej przedstawiamy szczegółowy opis całego procesu montażowego, od mocowania urządzenia na ramie panelu, aż po rejestrację numeru seryjnego w dokumentacji instalacji. Zamocowanie optymalizatora na ramie panelu Pierwszym krokiem montażu jest fizyczne przymocowanie optymalizatora do ramy modułu fotowoltaicznego. Urządzenie należy umieścić w odległości 10–20 cm od panelu, korzystając z dedykowanych zacisków lub taśmy montażowej dostarczonej przez producenta. Kluczowe jest przy tym odpowiednie ustawienie radiatora – musi być skierowany w dół, co zapewnia swobodną cyrkulację powietrza i skuteczne odprowadzanie ciepła. Optymalizatory pracują pod dużym obciążeniem i generują ciepło, dlatego właściwa wentylacja bezpośrednio wpływa na ich trwałość i efektywność. Montaż na panelu powinien być wykonany przed wyniesieniem modułu na dach – to praktyczna zasada, która znacznie ułatwia pracę i minimalizuje ryzyko błędów na wysokości. Praca na ziemi lub na poziomie roboczym pozwala na spokojne i dokładne wykonanie wszystkich połączeń, sprawdzenie ich poprawności oraz zabezpieczenie przewodów, zanim cały zestaw trafi na konstrukcję nośną. Warto zaplanować tę kolejność działań już na etapie przygotowania do instalacji. Podłączenie wejścia optymalizatora do wyjścia modułu Gdy urządzenie jest już solidnie zamocowane, przychodzi czas na wykonanie połączeń elektrycznych. Pierwszym krokiem jest odłączenie istniejących złączy MC4 od panelu fotowoltaicznego – do tego celu należy użyć specjalnego klucza do rozłączania złączy MC4, który zapobiega uszkodzeniu zatrzasków i gwarantuje bezpieczne rozdzielenie połączenia bez ryzyka uszkodzenia izolacji przewodów. Następnie podłącza się wejście optymalizatora do wyjścia modułu fotowoltaicznego. Zasada jest prosta i niezmiennie obowiązuje: dodatnie złącze wyjściowe modułu łączy się z dodatnim złączem wejściowym optymalizatora, a ujemne złącze wyjściowe modułu – z ujemnym złączem wejściowym optymalizatora. Oznaczenia na obudowie urządzenia (symbole +IN i -IN) jednoznacznie wskazują, gdzie podłączyć każdy z przewodów. W schemacie połączeń wygląda to następująco: Przewód dodatni modułu (+) → złącze wejściowe dodatnie optymalizatora (+IN) Przewód ujemny modułu (-) → złącze wejściowe ujemne optymalizatora (-IN) Złącze wyjściowe dodatnie optymalizatora (+OUT) → kolejny panel lub struna Złącze wyjściowe ujemne optymalizatora (-OUT) → kolejny panel lub struna W przypadku optymalizatorów serii S należy zwrócić szczególną uwagę na asymetryczne przewody wyjściowe – różnią się one długością, co ma znaczenie przy późniejszym upięciu kabli i estetycznym prowadzeniu tras kablowych wzdłuż ramy panelu. Prawidłowa polaryzacja przewodów i weryfikacja multimetrem Zachowanie prawidłowej polaryzacji przewodów to jeden z najważniejszych aspektów całego procesu montażu. Czerwony przewód zawsze podłącza się do zacisku dodatniego (+), a czarny do zacisku ujemnego (-). Wydaje się to oczywiste, jednak w praktyce instalacyjnej błędy polaryzacji zdarzają się częściej, niż można by przypuszczać – szczególnie przy dużej liczbie modułów i pracy w niesprzyjających warunkach atmosferycznych. Błędne połączenie polaryzacji może prowadzić do poważnych konsekwencji: uszkodzenia optymalizatora, zakłócenia pracy całego łańcucha, a w skrajnych przypadkach – do trwałego uszkodzenia modułu fotowoltaicznego lub falownika. Dlatego po wykonaniu każdego połączenia należy przeprowadzić weryfikację multimetrem – sprawdzić napięcie i polaryzację na złączach wejściowych i wyjściowych optymalizatora. Prawidłowo podłączone urządzenie powinno wykazywać stabilne napięcie wyjściowe na poziomie 30–60 V, co szczegółowo omówiono w sekcji dotyczącej testowania systemu. Warto też upewnić się, że złącza MC4 zostały właściwie zaciśnięte – połączenie powinno „kliknąć" przy wpięciu, a delikatne pociągnięcie za kabel nie powinno powodować jego wysunięcia. Luźne złącza to częsta przyczyna strat energii i potencjalnych awarii. Zabezpieczenie połączeń i przewodów Zabezpieczenie połączeń to element, który decyduje o trwałości całej instalacji w długoterminowej perspektywie. Przewody należy spiąć opaskami kablowymi w regularnych odstępach wzdłuż ramy panelu, eliminując ryzyko ich zwisania, ocierania o powierzchnie lub naprężeń mechanicznych na złączach. Miejsca połączeń oraz odcinki przewodów narażone na działanie warunków atmosferycznych warto dodatkowo zabezpieczyć izolacją termokurczliwą odporną na UV i wodę. Upięcie przewodów powinno być wykonane jeszcze przed wyniesieniem panelu na dach – to zasada, której przestrzeganie znacznie ułatwia późniejszy montaż i zapobiega niepotrzebnym pracom na wysokości. W przypadku optymalizatorów serii S z asymetrycznymi przewodami wyjściowymi szczególnie ważne jest staranne zaplanowanie trasy kablowej, aby dłuższy przewód nie tworzył luźnych pętli, które mogłyby ulec uszkodzeniu mechanicznemu lub być narażone na intensywne nasłonecznienie bez odpowiedniej ochrony. Całość zabezpieczenia połączeń powinna spełniać wymogi klasy ochrony minimum IP67, co oznacza pełną odporność na pył i tymczasowe zanurzenie w wodzie. Komponenty niespełniające tego standardu w warunkach zewnętrznych mogą ulec korozji lub uszkodzeniu wilgocią, co skutkuje wzrostem rezystancji połączeń i spadkiem wydajności systemu. Rejestracja numeru seryjnego optymalizatora Ostatnim, ale niezwykle istotnym krokiem montażu jest właściwe udokumentowanie zainstalowanego urządzenia. Naklejkę z numerem seryjnym optymalizatora należy przykleić na mapie układu instalacji, która zazwyczaj znajduje się na ostatniej stronie instrukcji falownika. Każdy optymalizator powinien być przypisany do konkretnego modułu fotowoltaicznego na schematycznym planie rozmieszczenia paneli. Ta pozornie prosta czynność ma kluczowe znaczenie dla prawidłowego uruchomienia systemu oraz późniejszej diagnostyki. Bez znajomości numerów seryjnych i ich lokalizacji na dachu niemożliwe jest prawidłowe skonfigurowanie systemu monitorowania, a w przypadku usterki – szybkie zidentyfikowanie problematycznego urządzenia bez konieczności fizycznej kontroli każdego panelu. Dobrą praktyką jest także wykonanie zdjęcia dokumentacyjnego mapy instalacji i przechowywanie jej cyfrowej kopii – na przykład w aplikacji producenta, gdzie numery seryjne są skanowane kodem QR podczas konfiguracji systemu. Szczegóły dotyczące konfiguracji monitorowania opisano w dalszej części artykułu. Jak podłączyć optymalizatory w łańcuchy i do falownika Po zamocowaniu optymalizatorów na poszczególnych panelach i podłączeniu każdego urządzenia do swojego modułu, nadchodzi kluczowy etap – połączenie optymalizatorów w łańcuchy (stringi) i podłączenie całej struny do falownika. To właśnie na tym etapie decyduje się ostateczna wydajność i bezpieczeństwo całego systemu. Prawidłowe wykonanie połączeń szeregowych, właściwe obliczenie liczby paneli w stringu oraz zapewnienie kompatybilności wszystkich komponentów to fundamenty instalacji, która będzie pracować niezawodnie przez dziesięciolecia. Połączenie optymalizatorów w szereg – jak to działa w praktyce? Schemat połączenia optymalizatorów w łańcuchy paneli jest logiczny i powtarzalny, choć wymaga precyzji na każdym kroku. Zasada jest prosta: wyjście jednego optymalizatora łączy się z wejściem kolejnego panelu lub optymalizatora w stringu. W praktyce oznacza to, że dodatnie złącze wyjściowe (+OUT) pierwszego optymalizatora łączy się z ujemnym złączem wyjściowym (-OUT) drugiego optymalizatora, a następnie powtarza się ten proces dla każdego kolejnego urządzenia w łańcuchu. W przypadku optymalizatorów serii S proces ten wygląda nieco inaczej niż mogłoby się wydawać na pierwszy rzut oka – połączenie odbywa się przez łączenie złącza dodatniego wyjścia pierwszego urządzenia ze złączem ujemnym wyjścia drugiego. Warto dokładnie przeczytać dokumentację techniczną konkretnego modelu, ponieważ oznaczenia na złączach MC4 muszą być bezwzględnie respektowane. Błędna polaryzacja na etapie łączenia w string może skutkować uszkodzeniem optymalizatorów lub falownika, a w skrajnych przypadkach stanowić zagrożenie pożarowe. Przed przejściem do kolejnego połączenia warto każdorazowo sprawdzić prawidłowość zaciśnięcia złącza MC4 – powinno wyraźnie kliknąć i nie dać się rozłączyć bez użycia specjalnego narzędzia. Obliczanie maksymalnej liczby paneli w stringu – napięcie systemu pod kontrolą Jednym z najważniejszych obliczeń, jakie należy wykonać przed finalizacją połączeń, jest wyznaczenie maksymalnej dopuszczalnej liczby paneli w jednym stringu. Napięcie systemu rośnie proporcjonalnie do liczby modułów połączonych w szereg, dlatego konieczne jest upewnienie się, że przy najniekorzystniejszych warunkach atmosferycznych nie zostanie przekroczone maksymalne napięcie wejściowe falownika – najczęściej wynosi ono 1000V, choć w niektórych systemach trójfazowych sięga 1500V. Kluczowym parametrem jest tutaj napięcie otwartego obwodu (Voc) modułu przy najniższej temperaturze roboczej, jaka może wystąpić w danej lokalizacji – w Polsce przyjmuje się zazwyczaj wartości rzędu -10°C do -20°C. Napięcie Voc wzrasta wraz ze spadkiem temperatury, dlatego do obliczeń należy zastosować współczynnik temperaturowy, który dla typowych paneli krzemowych wynosi około -0,25% na każdy stopień Celsjusza poniżej temperatury referencyjnej (zwykle 25°C). Przykładowo: jeśli panel ma Voc = 40V w warunkach STC, to przy -15°C napięcie wzrośnie o około 10%, osiągając wartość bliską 44V. Przy falowniku z limitem 1000V maksymalny string wyniesie zatem około 22 paneli. Przekroczenie tej granicy grozi trwałym uszkodzeniem inwertera i utratą gwarancji producenta. Minimalna liczba paneli w stringu – napięcie startowe i zakres MPPT Równie istotne jak wyznaczenie górnej granicy jest ustalenie minimalnej liczby paneli w stringu, która gwarantuje prawidłowe uruchomienie i efektywną pracę falownika. Zbyt mała liczba modułów sprawi, że napięcie na wejściu inwertera spadnie poniżej progu startowego lub opuści zakres pracy algorytmu MPPT (Maximum Power Point Tracking), co bezpośrednio przełoży się na straty produkcji energii. Do tych obliczeń należy posłużyć się napięciem w punkcie maksymalnej mocy (Vmp) przy najwyższej temperaturze roboczej – w polskich warunkach przyjmuje się zazwyczaj +70°C dla modułu nagrzanego przez słońce. W wysokich temperaturach napięcie Vmp spada, zmniejszając łączne napięcie stringu. Falownik musi w każdych warunkach „widzieć" napięcie mieszczące się w oknie operacyjnym MPPT – przykładowo, jeśli zakres MPPT falownika wynosi 160–800V, a minimalne Vmp panelu przy +70°C to 33V, to string musi zawierać co najmniej 5 modułów. Prawidłowe zbilansowanie górnego i dolnego limitu napięcia systemu jest fundamentem maksymalnej wydajności całej instalacji fotowoltaicznej. Podłączenie końca struny do falownika – złącza MC4 i wymagania bezpieczeństwa Gdy wszystkie optymalizatory w łańcuchu są już połączone ze sobą, ostatnim elementem układu szeregowego jest podłączenie końcowego wyjścia struny do wejścia DC falownika za pomocą złączy MC4. Dodatni przewód wyjściowy stringu trafia do zacisku „+" wejścia MPPT inwertera, a ujemny – do zacisku „-". Przed wykonaniem połączenia warto jeszcze raz zmierzyć napięcie na końcach przewodów multimetrem i upewnić się, że odpowiada ono oczekiwanej wartości sumarycznego Voc stringu. Niezwykle istotnym wymogiem, o którym nie można zapominać, jest zasada, że wszystkie optymalizatory w instalacji muszą być zamontowane na panelach podłączonych do jednego falownika. Wynika to z konieczności zapewnienia prawidłowego działania funkcji szybkiego wyłączania awaryjnego (Rapid Shutdown System – RSS). W razie pożaru lub innej sytuacji niebezpiecznej, falownik wysyła sygnał do wszystkich podłączonych optymalizatorów, które w ciągu maksymalnie 30 sekund obniżają napięcie modułów do bezpiecznego poziomu. Jeśli część optymalizatorów byłaby przypisana do innego inwertera, funkcja ta mogłaby nie zadziałać prawidłowo, co stanowi poważne zagrożenie dla ekip ratowniczych. Kompatybilność falownika i wymogi producentów – Huawei, SolarEdge, Tigo Zanim przystąpisz do łączenia komponentów w łańcuchy, koniecznie sprawdź kompatybilność falownika z wybranymi optymalizatorami. Różni producenci stosują odmienne podejścia do integracji tych urządzeń i nakładają własne wymagania techniczne, których nieprzestrzeganie może skutkować utratą gwarancji lub nieprawidłowym działaniem systemu. Systemy różnych marek różnią się od siebie w istotny sposób: SolarEdge – jeden z najbardziej restrykcyjnych systemów pod względem wymagań. Producent wymaga, aby optymalizatory były zamontowane na wszystkich panelach w instalacji, bez wyjątków. Falowniki SolarEdge są zaprojektowane do współpracy wyłącznie z własnymi optymalizatorami i nie obsługują standardowych stringów bez tych urządzeń. Huawei – oferuje optymalizatory Smart PV Optimizer współpracujące z falownikami SUN2000. System pozwala na bardziej elastyczne podejście, jednak do pełnego wykorzystania funkcji monitorowania i zarządzania energią w aplikacji FusionSolar zalecane jest stosowanie komponentów tej samej marki. Tigo – oferuje optymalizatory TS4 charakteryzujące się wysoką kompatybilnością z falownikami różnych producentów, zgodnie z publikowanymi listami kompatybilności. System Tigo pozwala na montaż selektywny – optymalizatory można instalować tylko na wybranych, najbardziej zacienionych panelach, bez konieczności wyposażania całej instalacji. Stosowanie komponentów tej samej marki co optymalizator to nie tylko kwestia kompatybilności technicznej, ale również spójności funkcji monitorowania i diagnostyki. Mieszanie urządzeń różnych producentów może ograniczyć dostęp do pełnych danych z każdego modułu lub uniemożliwić korzystanie z zaawansowanych funkcji bezpieczeństwa. Testowanie i uruchomienie systemu z optymalizatorami Po zakończeniu montażu i wykonaniu wszystkich połączeń elektrycznych nadchodzi kluczowy moment – testowanie systemu. To etap, który pozwala upewnić się, że każdy element instalacji działa prawidłowo, a optymalizatory rzeczywiście spełniają swoją rolę. Staranne testowanie połączeń i weryfikacja napięcia to nie tylko formalność, ale fundament bezpiecznej i efektywnej pracy całego systemu fotowoltaicznego przez kolejne lata. Poniżej znajdziesz szczegółowy opis kroków, które należy wykonać przed oddaniem instalacji do użytku. Sprawdzenie ciągłości i polaryzacji połączeń DC oraz weryfikacja napięcia wyjściowego Zanim uruchomisz falownik, przeprowadź dokładną weryfikację wszystkich połączeń DC za pomocą multimetru. Sprawdź ciągłość każdego przewodu oraz upewnij się, że polaryzacja jest zachowana – czerwony przewód przy zacisku dodatnim, czarny przy ujemnym. Prawidłowe napięcie wyjściowe optymalizatora powinno wynosić stabilne 30–60V na urządzenie, niezależnie od chwilowych zmian natężenia oświetlenia. Wartości poniżej lub powyżej tego zakresu mogą świadczyć o błędzie w połączeniach lub usterce samego optymalizatora. Równie ważna jest weryfikacja prawidłowego zaciśnięcia złączy MC4 – niedokręcony lub nieprawidłowo zaciśnięty złącz może prowadzić do iskrzenia, wzrostu rezystancji i w konsekwencji do poważnych uszkodzeń instalacji. Każdy złącz MC4 powinien wydawać wyraźne „kliknięcie" podczas łączenia, a delikatne pociągnięcie za przewód powinno potwierdzić jego pewne osadzenie. Nie pomijaj tego kroku – większość usterek w nowych instalacjach wynika właśnie z niedokładnie wykonanych połączeń mechanicznych. Włączenie falownika i weryfikacja wykrywania optymalizatorów przez inwerter Po potwierdzeniu prawidłowości wszystkich połączeń możesz przystąpić do pierwszego uruchomienia falownika. Włącz inwerter zgodnie z procedurą producenta i ponownie zmierz multimetrem napięcie na wyjściu struny. Napięcie na wyjściu struny po instalacji optymalizatorów powinno być wyższe niż przed ich montażem – jest to bezpośredni efekt indywidualnego śledzenia punktu mocy maksymalnej przez każde urządzenie. Kluczowym elementem testowania jest weryfikacja, czy wszystkie optymalizatory są prawidłowo wykrywane przez inwerter. W interfejsie falownika lub w dedykowanej aplikacji monitorującej powinna pojawić się lista wszystkich urządzeń przypisanych do danej instalacji. Jeśli którykolwiek optymalizator nie jest widoczny w systemie, należy sprawdzić jego połączenia oraz numer seryjny – pamiętaj, że brak prawidłowo umieszczonej naklejki z numerem seryjnym na mapie układu instalacji może uniemożliwić uruchomienie całego systemu. Mapa układu instalacji (znajdująca się na ostatniej stronie instrukcji falownika) z naklejkami numerów seryjnych jest niezbędna do prawidłowej identyfikacji każdego modułu. Testowanie trybu bezpieczeństwa i szybkiego wyłączania awaryjnego Jedną z najważniejszych funkcji optymalizatorów jest wbudowany tryb bezpieczeństwa. W przypadku awarii systemu lub odłączenia falownika, optymalizatory automatycznie obniżają napięcie modułów do bezpiecznego poziomu, co chroni zarówno instalację, jak i osoby pracujące przy systemie. Funkcję tę należy obowiązkowo zweryfikować podczas uruchamiania instalacji. Szczególną uwagę zwróć na działanie funkcji szybkiego wyłączania awaryjnego (ang. Rapid Shutdown System – RSS). Zgodnie z obowiązującymi przepisami bezpieczeństwa, szybkie wyłączanie awaryjne musi zadziałać w czasie nie dłuższym niż 30 sekund od momentu otrzymania sygnału RSS. Aby to sprawdzić, symuluj warunki awaryjne zgodnie z instrukcją producenta i zmierz czas reakcji systemu. Wynik przekraczający 30 sekund wymaga natychmiastowej diagnostyki i kontaktu z producentem lub instalatorem. Symulacja zacienienia i monitorowanie temperatury modułów termowizją Jednym z najbardziej praktycznych testów, który potwierdza prawidłowe działanie optymalizatorów, jest symulacja częściowego zacienienia. Połóż kilka liści lub inny nieprzezroczysty materiał na jednym z paneli i obserwuj, co dzieje się z mocą reszty instalacji. Prawidłowo działające optymalizatory powinny sprawić, że zacienianie jednego modułu nie powoduje znaczącego spadku mocy pozostałych paneli w strunie – każdy optymalizator pracuje niezależnie, eliminując efekt „najsłabszego ogniwa". Uzupełnieniem tego testu jest monitoring temperatury modułów przy użyciu kamery termowizyjnej. Różnice temperatur między poszczególnymi panelami nie powinny przekraczać 5°C podczas normalnej pracy. Znaczące odchylenia termiczne mogą wskazywać na nierównomierne obciążenie, uszkodzenie ogniw lub nieprawidłową pracę konkretnego optymalizatora. Badanie termowizyjne warto przeprowadzić zarówno bezpośrednio po uruchomieniu, jak i po kilku tygodniach pracy, aby mieć pewność, że system działa stabilnie w różnych warunkach atmosferycznych. Warto pamiętać, że sprawność układu z optymalizatorami powinna przekraczać 99% – niższe wartości sygnalizują potrzebę dalszej diagnostyki. Konfiguracja monitorowania i weryfikacja raportowania danych z każdego modułu Ostatnim krokiem uruchamiania systemu jest konfiguracja monitorowania. Większość producentów optymalizatorów oferuje dedykowane aplikacje mobilne i platformy webowe, które pozwalają śledzić pracę każdego panelu z osobna. Aby skonfigurować monitorowanie, zeskanuj kod QR znajdujący się na optymalizatorze lub falowniku za pomocą dedykowanej aplikacji producenta – dla systemów Huawei jest to aplikacja FusionSolar, dla urządzeń Tigo – Tigo SMART. W aplikacji umieść każde urządzenie na interaktywnej siatce instalacji, odwzorowując rzeczywisty układ paneli na dachu. Dzięki temu będziesz mógł w prosty sposób identyfikować konkretne moduły i reagować na ewentualne alerty. Zweryfikuj, czy dane są raportowane z każdego optymalizatora osobno – aplikacja powinna wyświetlać wartości napięcia, prądu i mocy dla każdego panelu w czasie rzeczywistym. Protokoły komunikacyjne RS485 i Modbus, stosowane w nowoczesnych systemach, umożliwiają wymianę danych w czasie rzeczywistym, co jest szczególnie istotne przy większych instalacjach. Po zakończeniu konfiguracji warto przez tydzień prowadzić bieżący monitoring i porównywać produkcję z danymi historycznymi lub prognozami dla danej lokalizacji. Takie podejście pozwala szybko wychwycić ewentualne nieprawidłowości i rozwiązać je na wczesnym etapie, zanim staną się kosztownym problemem. Regularne audyty systemu fotowoltaicznego to najlepsza gwarancja długoterminowej efektywności inwestycji – a dobrze skonfigurowane monitorowanie sprawia, że masz pełną kontrolę nad pracą instalacji dosłownie na wyciągnięcie ręki. Monitorowanie i optymalizacja długoterminowej pracy systemu Wiedząc już, jak podłączyć optymalizator i uruchomić system, warto skupić się na tym, co dzieje się później – czyli na długoterminowym monitorowaniu i optymalizacji pracy instalacji. Samo prawidłowe podłączenie urządzeń to dopiero połowa sukcesu. Prawdziwa wartość optymalizatorów ujawnia się w codziennym działaniu systemu, kiedy każdy moduł jest na bieżąco analizowany, a dane z instalacji pomagają utrzymać maksymalną wydajność przez wiele lat. Regularne monitorowanie, systematyczne audyty i bieżąca diagnostyka systemu to fundamenty efektywnej i bezpiecznej eksploatacji instalacji fotowoltaicznej z optymalizatorami. Regularne monitorowanie wydajności modułów w czasie rzeczywistym Po uruchomieniu systemu kluczowym zadaniem jest regularne monitorowanie wydajności każdego modułu fotowoltaicznego za pośrednictwem dedykowanej aplikacji producenta. W zależności od zastosowanego sprzętu będzie to np. FusionSolar dla urządzeń Huawei, Tigo SMART dla optymalizatorów Tigo TS4 lub odpowiedni panel zarządzania SolarEdge. Każda z tych platform umożliwia śledzenie w czasie rzeczywistym trzech kluczowych parametrów dla każdego panelu z osobna – napięcia, prądu oraz mocy chwilowej. Dzięki temu instalator lub właściciel systemu może natychmiast zauważyć, jeśli któryś z modułów zaczyna odbiegać od normy. Protokoły komunikacyjne stosowane w nowoczesnych optymalizatorach – przede wszystkim RS485 oraz Modbus – umożliwiają płynną i niezawodną wymianę danych między poszczególnymi komponentami systemu. Algorytm MPPT wbudowany w optymalizator analizuje krzywą mocy panelu w milisekundach i na bieżąco dostosowuje parametry pracy do aktualnych warunków nasłonecznienia. Dane te są następnie przekazywane do inwertera poprzez sygnał PLC, a stamtąd trafiają do aplikacji monitorującej, skąd można je śledzić zdalnie z dowolnego miejsca. Taka architektura systemu sprawia, że diagnostyka systemu jest szybka, precyzyjna i możliwa do przeprowadzenia bez wizyty na dachu. Tygodniowa procedura testowania i analiza logów pracy Eksperci z branży fotowoltaicznej zalecają, aby przez pierwsze miesiące po instalacji prowadzić tygodniową procedurę testowania systemu. Polega ona na regularnym porównywaniu bieżącej produkcji energii z danymi historycznymi z analogicznych okresów – uwzględniając podobne warunki pogodowe i nasłonecznienie. Takie systematyczne zestawienie pozwala wychwycić nawet niewielkie odchylenia w wydajności, które mogą sygnalizować problem z konkretnym modułem lub połączeniem w instalacji. Analiza logów pracy jest szczególnie cenna w przypadku instalacji narażonych na sezonowe zacienienie – np. od drzew liściastych, które latem mogą rzucać cień na część paneli. Regularne przeglądanie logów pracy umożliwia również ocenę, czy poszczególne optymalizatory pracują w prawidłowym zakresie napięć i prądów. Jeśli dane z któregoś urządzenia przestają być raportowane lub pojawiają się w aplikacji jako nieprawidłowe, może to świadczyć o problemie z komunikacją, uszkodzeniu złącza MC4 lub awarii samego optymalizatora. Wczesne wykrycie takich usterek znacząco redukuje straty energetyczne i koszty ewentualnych napraw. Regularne testowanie po instalacji zapewnia długoterminową stabilność i bezpieczeństwo całej instalacji PV. Weryfikacja sprawności układu i zakresu operacyjnego falownika Jednym z kluczowych wskaźników prawidłowej pracy systemu z optymalizatorami jest jego ogólna sprawność energetyczna. Sprawność układu z optymalizatorami powinna przekraczać 99% – jest to wartość referencyjna, która przy nowoczesnych urządzeniach jest jak najbardziej osiągalna. Jeśli monitorowanie wydajności wskazuje na wyraźnie niższą sprawność, warto przeanalizować, czy problem leży po stronie optymalizatorów, falownika, czy może w okablowaniu instalacji. Równie ważna jest kontrola napięcia wejściowego falownika, które powinno stale mieścić się w zakresie operacyjnym urządzenia – przykładowo od 160 do 960 V dla typowych inwerterów stosowanych w instalacjach z optymalizatorami. Napięcie zbyt niskie, które może pojawić się w warunkach dużego zacienienia lub przy bardzo niskiej temperaturze otoczenia, negatywnie wpływa na sprawność falownika i może prowadzić do jego wyłączeń. Inteligentne inwertery współpracujące z optymalizatorami potrafią automatycznie dostosowywać parametry pracy do zmieniających się warunków atmosferycznych, co pozwala na maksymalne wykorzystanie dostępnej energii słonecznej nawet w trudnych warunkach pogodowych. Regularne audyty systemu fotowoltaicznego Poza codziennym i tygodniowym monitorowaniem, przynajmniej raz w roku warto przeprowadzić kompleksowy audyt systemu fotowoltaicznego. Taki przegląd powinien obejmować fizyczną kontrolę stanu optymalizatorów i złączy MC4, sprawdzenie szczelności połączeń, ocenę stanu przewodów DC oraz weryfikację poprawności działania protokołów komunikacyjnych między poszczególnymi komponentami. Regularne audyty pozwalają na szybką identyfikację problemów z komunikacją między komponentami i ich rozwiązanie, zanim doprowadzą do poważniejszych usterek lub znaczących strat energetycznych. Podczas audytu warto też zweryfikować, czy oprogramowanie optymalizatorów i falownika jest zaktualizowane do najnowszej wersji. Producenci regularnie wydają aktualizacje firmware, które mogą poprawiać algorytmy MPPT, usprawniać komunikację z aplikacją monitorującą lub wprowadzać nowe funkcje diagnostyczne. Zadbanie o aktualność oprogramowania to jeden z najprostszych sposobów na optymalizację parametrów pracy całego systemu bez konieczności ponoszenia dodatkowych kosztów sprzętowych. Monitorowanie zwrotu inwestycji i optymalizacja parametrów pracy Optymalizatory mocy to inwestycja, która powinna zwrócić się w wymiernym czasie. Przy warunkach zacienienia typowy zwrot z inwestycji w optymalizatory następuje w ciągu 1 do 3 lat – w zależności od stopnia zacienienia instalacji, lokalnych warunków nasłonecznienia oraz taryfy energetycznej. Dane zbierane przez system monitoringu pozwalają precyzyjnie obliczyć, ile energii „odzyskano" dzięki zastosowaniu optymalizatorów w porównaniu ze standardową instalacją stringową bez tych urządzeń. To cenne narzędzie do oceny opłacalności inwestycji i planowania ewentualnych rozbudów systemu. Dane z monitoringu mogą też posłużyć do dalszej optymalizacji parametrów pracy systemu. Jeśli analiza wykazuje, że określone panele regularnie produkują mniej energii niż pozostałe – nawet po uwzględnieniu zacienienia – może to być sygnał do ich czyszczenia, zmiany kąta nachylenia lub diagnozy ewentualnej degradacji ogniw. Optymalizatory mocy zarządzają indywidualnie mocą każdego modułu, ale to właściciel instalacji – korzystając z danych monitoringu – podejmuje decyzje o działaniach serwisowych, które przekładają się na długoterminową efektywność całego systemu. Warto pamiętać, że dobrze monitorowana i regularnie serwisowana instalacja fotowoltaiczna z optymalizatorami może przez wiele lat pracować na poziomie bliskim swoim maksymalnym możliwościom, zapewniając stabilny zwrot z inwestycji i realną niezależność energetyczną. Podsumowanie  Optymalizatory mocy to skuteczne rozwiązanie dla instalacji fotowoltaicznych borykających się z zacienieniem, różnorodnością orientacji paneli czy zróżnicowaną mocą modułów, pozwalające zwiększyć uzysk energii nawet o 5-25%. Ich prawidłowy montaż wymaga starannego przygotowania, w tym wyłączenia systemu, dokładnego podłączenia między modułem a falownikiem oraz zachowania odpowiedniej polaryzacji i solidnego mocowania. Kluczowe jest także stosowanie kompatybilnych komponentów, przewodów o odpowiednim przekroju i ochronie IP67 oraz systematyczne monitorowanie pracy poprzez dedykowaną aplikację, co gwarantuje długoterminową efektywność i bezpieczeństwo systemu. Zwrot inwestycji następuje już w ciągu 1-3 lat, co czyni optymalizatory atrakcyjnym rozwiązaniem modernizacyjnym dla istniejących instalacji stringowych. Jeśli chcesz zwiększyć wydajność swojej instalacji fotowoltaicznej, odwiedź www.soltechenergy.pl i skonsultuj się z certyfikowanym instalatorem, który dobierze najlepsze rozwiązania, przeprowadzi profesjonalny montaż oraz skonfiguruje system monitoringu. Zadbaj o maksymalną efektywność i bezpieczeństwo swojego systemu z Soltech Energy!

Wyobraź sobie, że Twój dach nie tylko produkuje czystą energię, ale staje się także wirtualnym magazynem, który pozwala Ci zaoszczędzić nawet 80-90% na rachunkach za prąd. Taką możliwość dał polskim gospodarstwom domowym system net-metering, który zrewolucjonizował sposób korzystania z energii odnawialnej. Wprowadzony w 2015 roku, net-metering umożliwiał przesyłanie nadwyżek energii do sieci i ich późniejsze odbieranie, eliminując konieczność inwestowania w kosztowne magazyny energii. Choć od 2022 roku zastąpił go net-billing, net-metering pozostaje ważnym krokiem w rozwoju prosumenckich rozwiązań energetycznych w Polsce. Co to jest net metering i jak działa system opustów Jeśli interesujesz się fotowoltaiką lub już posiadasz instalację solarną, z pewnością zetknąłeś się z pojęciem net meteringu. Co to jest net metering? To system rozliczeń prosumentów, który przez wiele lat stanowił podstawę funkcjonowania mikroinstalacji fotowoltaicznych w Polsce. Regulowany ustawą o odnawialnych źródłach energii (OZE), net metering umożliwiał właścicielom instalacji fotowoltaicznych efektywne zarządzanie nadwyżkami wyprodukowanej energii elektrycznej bez konieczności inwestowania w kosztowne rozwiązania magazynujące. System ten funkcjonował w Polsce od 2015 roku i zyskał ogromną popularność dzięki swojej prostocie oraz wymiernym korzyściom finansowym dla prosumentów. Definicja net meteringu – system opustów regulowany ustawą o OZE Net metering, zwany również systemem opustów, to ilościowy i bezgotówkowy system rozliczeń energii elektrycznej dla prosumentów – czyli osób, które jednocześnie produkują i zużywają energię ze źródeł odnawialnych. System ten był regulowany ustawą o odnawialnych źródłach energii i obejmował wszystkich, którzy przyłączyli swoje instalacje fotowoltaiczne do sieci przed 31 marca 2022 roku. Rozliczenia odbywały się na podstawie umowy kompleksowej, co oznaczało, że prosument nie musiał zawierać osobnych umów na sprzedaż i zakup energii – wszystko regulował jeden dokument. Kluczową cechą net meteringu był jego bezgotówkowy charakter: zamiast otrzymywać wynagrodzenie za oddaną do sieci energię, prosument uzyskiwał prawo do późniejszego odbioru określonej jej ilości, co znacząco upraszczało cały proces rozliczeń. Wirtualny magazyn energii – jak sieć zastępuje akumulator Centralną koncepcją stojącą za net meteringiem jest idea wirtualnego magazynu energii. W praktyce oznacza to, że prosument, który w danym momencie produkuje więcej energii elektrycznej niż sam zużywa – na przykład w słoneczne letnie południe – oddaje nadwyżkę bezpośrednio do sieci elektroenergetycznej. Sieć działa wówczas jak ogromny, wirtualny magazyn, w którym energia jest niejako „przechowywana" do późniejszego wykorzystania. Gdy instalacja fotowoltaiczna nie produkuje wystarczającej ilości energii, by zaspokoić bieżące potrzeby prosumenta – na przykład wieczorami, w pochmurne dni czy w sezonie zimowym, gdy nasłonecznienie jest znacznie niższe – właściciel instalacji może pobrać zgromadzoną wcześniej energię z sieci. Taki mechanizm sprawia, że prosument nie jest uzależniony od chwilowej produkcji swojej instalacji i może korzystać z wyprodukowanej energii dokładnie wtedy, gdy jej potrzebuje. Licznik dwukierunkowy – precyzyjne narzędzie rozliczeń Aby system opustów mógł funkcjonować sprawnie i transparentnie, konieczne było zastosowanie odpowiedniego narzędzia pomiarowego. Licznik dwukierunkowy to urządzenie, które rejestruje przepływ energii elektrycznej w obu kierunkach – zarówno pobór energii z sieci, jak i jej dostarczanie do sieci przez prosumenta. Dzięki temu możliwe jest precyzyjne śledzenie, ile energii właściciel instalacji oddał, a ile pobrał w danym okresie rozliczeniowym. Operator sieci dystrybucyjnej na podstawie wskazań tego licznika dokonuje bilansu, który stanowi podstawę do wyliczenia należnego opustu. Licznik dwukierunkowy eliminuje wszelkie wątpliwości co do ilości energii przepływającej między instalacją prosumenta a siecią, zapewniając rzetelność i przejrzystość całego procesu rozliczeniowego. Eliminacja potrzeby zakupu akumulatora – sieć jako magazyn energii Jedną z największych praktycznych zalet net meteringu było całkowite wyeliminowanie konieczności zakupu kosztownych akumulatorów do magazynowania nadwyżek energii. Tradycyjne systemy magazynowania energii, oparte na bateriach, wymagają znacznych nakładów finansowych zarówno przy zakupie, jak i podczas eksploatacji – akumulatory mają ograniczoną żywotność i z czasem wymagają wymiany. W systemie net meteringu sieć energetyczna pełniła funkcję magazynu energii, co oznaczało, że prosument mógł czerpać wszystkie korzyści z elastycznego zarządzania energią bez ponoszenia dodatkowych kosztów infrastrukturalnych. Dzięki temu próg wejścia dla nowych prosumentów był znacznie niższy, a sam system stawał się dostępny dla szerokiego grona właścicieli instalacji fotowoltaicznych – zarówno prywatnych gospodarstw domowych, jak i małych przedsiębiorstw. Co to jest net metering – współczynniki zwrotu energii i warunki techniczne Zrozumienie zasad działania systemu opustów wymaga przyjrzenia się konkretnym liczbom i warunkom, jakie musiał spełnić prosument, aby w pełni skorzystać z net-meteringu. Co to jest net metering bez znajomości współczynników zwrotu energii? To wiedza niepełna – bo właśnie te współczynniki decydowały o realnych oszczędnościach na rachunkach za prąd i były kluczowym elementem całego systemu rozliczeń. Współczynnik zwrotu 0,8 kWh dla instalacji do 10 kW Dla zdecydowanej większości prosumentów indywidualnych – właścicieli domów jednorodzinnych wyposażonych w przydomowe instalacje fotowoltaiczne – najważniejszy był współczynnik zwrotu energii wynoszący 0,8 kWh za każdą oddaną do sieci kilowatogodzinę. Oznacza to, że jeśli instalacja o mocy do 10 kW przesłała do sieci energetycznej 100 kWh nadwyżki, prosument mógł następnie odebrać z powrotem 80 kWh. Innymi słowy, sieć energetyczna pełniła funkcję wirtualnego magazynu, który przyjmował energię, ale zwracał ją z pewnym potrąceniem – 20% stanowiło swego rodzaju opłatę za korzystanie z infrastruktury sieciowej. Mimo tego potrącenia warunki były niezwykle atrakcyjne, ponieważ prosument nie ponosił kosztów zakupu i eksploatacji fizycznego akumulatora, a bilans energetyczny pozostawał bardzo korzystny przez cały rok. Współczynnik zwrotu 0,7 kWh dla instalacji od 10 kW do 50 kW Właściciele większych instalacji fotowoltaicznych – o mocy mieszczącej się w przedziale od 10 kW do 50 kW – mogli liczyć na nieco mniej korzystne warunki rozliczeń. W ich przypadku współczynnik zwrotu wynosił 0,7 kWh na każdy oddany do sieci 1 kWh, co przekłada się na możliwość odbioru 70% wprowadzonej energii. Tego rodzaju instalacje były typowe dla małych przedsiębiorstw, gospodarstw rolnych czy większych obiektów użytkowych. Niższy współczynnik zwrotu wynikał z założenia, że większe instalacje generują proporcjonalnie więcej nadwyżek, a zarządzanie nimi wymaga większego zaangażowania sieci dystrybucyjnej. Mimo to nawet 70-procentowy zwrot energii stanowił bardzo korzystną alternatywę wobec sprzedaży energii po cenach rynkowych, które historycznie bywały znacznie niższe od ceny zakupu energii z sieci. Warunki techniczne przyłączenia instalacji do sieci Aby skorzystać z systemu net-meteringu, instalacja musiała spełniać ściśle określone warunki techniczne, wynikające bezpośrednio z przepisów ustawy o odnawialnych źródłach energii. Przede wszystkim moc instalacji nie mogła przekraczać 50 kW – górna granica wyznaczała jednocześnie definicję mikroinstalacji i małej instalacji OZE objętych systemem opustów. Drugim kluczowym wymogiem było przyłączenie instalacji do sieci o napięciu niższym niż 110 kV, co w praktyce oznaczało sieci niskiego i średniego napięcia, do których podłączone są niemal wszystkie gospodarstwa domowe i małe przedsiębiorstwa w Polsce. Warunki te były zaprojektowane tak, aby system obejmował prosumentów rzeczywiście wytwarzających energię na własne potrzeby, a nie podmioty prowadzące działalność gospodarczą w zakresie wytwarzania i sprzedaży energii elektrycznej na dużą skalę. Wymóg wytwarzania energii wyłącznie na własne potrzeby Jednym z fundamentalnych założeń systemu net-meteringu był wymóg, aby energia elektryczna wytwarzana przez instalację służyła wyłącznie zaspokajaniu własnych potrzeb prosumenta. Oznaczało to, że produkcja energii nie mogła stanowić przedmiotu przeważającej działalności gospodarczej danego podmiotu – a więc net-metering był dostępny dla osób fizycznych, rolników oraz przedsiębiorców, dla których wytwarzanie energii było działalnością poboczną, a nie głównym źródłem przychodu. Ten warunek miał kluczowe znaczenie dla zachowania sensu całego systemu: chodziło o wsparcie autokonsumpcji i redukcję rachunków za prąd, a nie o tworzenie mini-elektrowni nastawionych wyłącznie na zysk ze sprzedaży energii. Dzięki temu ograniczeniu system pozostawał przejrzysty i spójny z ideą prosumenta jako aktywnego uczestnika rynku energii, który przede wszystkim konsumuje to, co sam wytwarza. Co to jest net metering – zasady rozliczania i wykorzystania energii Zrozumienie zasad rozliczania w systemie net metering jest kluczowe dla każdego prosumenta, który chce w pełni wykorzystać potencjał swojej instalacji fotowoltaicznej. Co to jest net metering w kontekście rozliczeń? To przede wszystkim przejrzysty, bezgotówkowy system, który rządzi się kilkoma konkretnymi regułami – dotyczącymi czasu na odbiór energii, sposobu naliczania opłat oraz długości obowiązywania umowy. Znajomość tych zasad pozwala świadomie planować zużycie energii i maksymalizować oszczędności wynikające z posiadania mikroinstalacji. Okres 365 dni na wykorzystanie nadwyżek energii Jedną z najważniejszych zasad systemu net metering jest ograniczenie czasowe na odbiór zgromadzonej w sieci energii do 365 dni. Oznacza to, że od momentu wprowadzenia każdej kilowatogodziny do sieci energetycznej prosument ma dokładnie rok na jej pobranie i faktyczne wykorzystanie. Jeśli w tym czasie nie skorzysta ze zgromadzonych nadwyżek, energia przepada bezpowrotnie – operator sieci nie jest zobowiązany do żadnej rekompensaty z tego tytułu. Ta zasada ma istotne znaczenie praktyczne, szczególnie w kontekście sezonowości produkcji energii słonecznej. Latem, przy długich dniach i intensywnym nasłonecznieniu, instalacja fotowoltaiczna często produkuje znacznie więcej energii, niż gospodarstwo domowe jest w stanie na bieżąco zużyć. Nadwyżki te trafiają do sieci i są tam wirtualnie magazynowane. Zimą natomiast, gdy produkcja spada, prosument pobiera tę „odłożoną" energię. Roczny cykl rozliczeniowy idealnie wpisuje się więc w naturalny rytm produkcji i zużycia energii, pozwalając efektywnie bilansować oba okresy. Warto jednak monitorować stan swojego „konta energetycznego", by uniknąć sytuacji, w której zgromadzone nadwyżki przepadną z powodu niedostatecznego zużycia. Rozliczenie bez dodatkowych opłat za energię System net metering wyróżnia się na tle innych rozwiązań prosumenckich swoją finansową przejrzystością. Energia oddana do sieci i następnie pobrana przez prosumenta nie wiąże się z żadnymi dodatkowymi opłatami za samą wartość tej energii. Innymi słowy – prosument nie płaci za kilowatogodziny, które wcześniej sam wprowadził do sieci i teraz odbiera z powrotem w ramach przysługującego mu opustu. System ilościowy, jakim jest net metering, eliminuje konieczność rozliczania się po cenach rynkowych, co było jedną z jego największych zalet w porównaniu z późniejszym systemem net-billingu. Dzięki temu prosumenci mogli precyzyjnie planować swoje wydatki na energię elektryczną. Brak zmienności cen w rozliczeniu oddanej i pobranej energii sprawiał, że system był wysoce przewidywalny – niezależnie od wahań cen energii na rynku hurtowym, prosument wiedział, ile energii może odebrać za każdą wprowadzoną do sieci kilowatogodzinę. To poczucie stabilności finansowej było jednym z głównych powodów, dla których system cieszył się ogromną popularnością wśród właścicieli instalacji fotowoltaicznych w Polsce. Opłaty za usługę dystrybucji – jak są naliczane? Choć samo rozliczenie energii w systemie net metering odbywa się bez dodatkowych kosztów za wartość kilowatogodzin, prosumenci nadal ponoszą opłaty za usługę dystrybucji energii elektrycznej. Jest to ważna kwestia, którą należy uwzględnić przy ocenie rzeczywistych kosztów korzystania z sieci. Opłaty dystrybucyjne są wyliczane w oparciu o bilansowanie energii pobranej z energią wprowadzoną do sieci w danym okresie rozliczeniowym. W praktyce oznacza to, że im więcej energii prosument pobiera z sieci ponad to, co do niej wprowadził, tym wyższe są jego opłaty dystrybucyjne. Operator sieci dystrybucyjnej świadczy bowiem usługę przesyłu energii, która wiąże się z realnymi kosztami utrzymania infrastruktury sieciowej. Warto więc dążyć do jak najlepszego zbilansowania produkcji i zużycia energii w ciągu roku, by minimalizować te koszty. Dobrze zaprojektowana instalacja fotowoltaiczna, dopasowana do rzeczywistego zapotrzebowania energetycznego gospodarstwa domowego, pozwala znacząco ograniczyć opłaty dystrybucyjne i zmaksymalizować korzyści płynące z systemu net metering. 15-letni okres korzystania z systemu – długoterminowa stabilność Jednym z najbardziej atrakcyjnych elementów systemu net metering jest gwarancja korzystania z jego zasad przez 15 lat od momentu pierwszego wprowadzenia energii do sieci. To rozwiązanie zapewnia prosumentom długoterminową stabilność i przewidywalność warunków rozliczania, co ma ogromne znaczenie przy planowaniu zwrotu z inwestycji w instalację fotowoltaiczną. Decydując się na zakup paneli słonecznych, prosument mógł z góry zakładać, że przez półtorej dekady będzie rozliczał się na znanych i niezmiennych zasadach. Ta 15-letnia ochrona dotyczy wszystkich prosumentów, którzy przyłączyli swoje instalacje do sieci przed 31 marca 2022 roku. Nawet po wprowadzeniu systemu net-billing dla nowych użytkowników, dotychczasowi prosumenci zachowali prawo do korzystania z net-meteringu na pierwotnych warunkach. Jest to istotna informacja dla wszystkich, którzy zdążyli przyłączyć instalację przed tą datą graniczną – mogą oni spokojnie korzystać z systemu opustów przez cały przewidziany okres, nie martwiąc się o zmiany w regulacjach prawnych. Różnice między net-meteringiem a net-billingiem zostały szerzej omówione w kolejnej części artykułu, jednak już teraz warto podkreślić, że 15-letnia gwarancja stanowiła jeden z kluczowych argumentów przemawiających za szybkim przyłączeniem instalacji przed zmianą przepisów. Co to jest net metering – korzyści finansowe i praktyczne systemu Zrozumienie, co to jest net metering, pozwala docenić realne korzyści finansowe, jakie ten system oferował prosumentom w Polsce. Dla wielu właścicieli instalacji fotowoltaicznych system opustów okazał się jednym z najważniejszych czynników decydujących o opłacalności inwestycji. Poniżej przyjrzymy się szczegółowo, jakie konkretne oszczędności i udogodnienia zapewniał net-metering zarówno w wymiarze finansowym, jak i praktycznym. Obniżenie rachunków za prąd nawet o 80–90% Jedną z najbardziej wymiernych korzyści net-meteringu było drastyczne obniżenie kosztów energii elektrycznej. Prosumenci mogli zredukować swoje rachunki za prąd nawet o 80–90%, co w praktyce oznaczało, że płacili jedynie za tę część energii pobranej z sieci, która nie została zrównoważona przez energię wprowadzoną do sieci z ich instalacji fotowoltaicznej. Mechanizm ten działał na zasadzie bilansowania – jeśli prosument w ciągu roku wyprodukował odpowiednią ilość energii, jego faktyczne koszty zakupu prądu mogły spaść niemal do zera. Warto podkreślić, że tak znaczna redukcja wydatków była możliwa dzięki temu, że system net-meteringu miał charakter ilościowy, a nie wartościowy – rozliczenie opierało się na kilowatogodzinach, a nie na zmiennych cenach rynkowych energii. Dzięki temu prosument nie był narażony na ryzyko związane z wahaniami cen energii elektrycznej na rynku hurtowym. Wysoka przewidywalność i stabilność finansowa dla prosumentów Net-metering charakteryzował się wyjątkowo wysoką przewidywalnością finansową, co stanowiło jego kluczową przewagę nad innymi systemami rozliczeń. Prosumenci mogli z góry oszacować, ile energii uda im się odzyskać z sieci w stosunku do energii oddanej – dla instalacji do 10 kW był to współczynnik 0,8, a dla instalacji od 10 do 50 kW – 0,7. Oznaczało to, że właściciel instalacji fotowoltaicznej dokładnie wiedział, czego się spodziewać, niezależnie od tego, jak zmieniają się ceny energii na rynku. Taka stabilność warunków rozliczeń pozwalała na precyzyjne planowanie budżetu domowego lub firmowego na wiele lat do przodu. W porównaniu do systemów opartych na cenach rynkowych, gdzie wartość odsprzedawanej energii mogła się zmieniać z miesiąca na miesiąc, net-metering dawał prosumentom poczucie bezpieczeństwa i kontroli nad własnymi kosztami energii. To właśnie ta cecha sprawiła, że system cieszył się ogromnym zainteresowaniem wśród inwestorów rozważających zakup paneli fotowoltaicznych. Zmniejszenie kosztów dystrybucji i wzrost niezależności energetycznej Net metering przynosił prosumentom korzyści nie tylko w postaci niższych rachunków za energię elektryczną, ale również w obszarze kosztów dystrybucji. Dzięki bilansowaniu energii pobranej z energią wprowadzoną do sieci, opłaty dystrybucyjne były naliczane od mniejszej ilości energii, co przekładało się na realne oszczędności na całym rachunku. Prosument, który w ciągu miesiąca oddał do sieci tyle samo energii, ile pobrał, płacił opłaty dystrybucyjne jedynie od ewentualnej nadwyżki poboru – a nie od całości zużytej energii. Co równie ważne, net-metering znacząco zwiększał niezależność energetyczną prosumentów. Osoby korzystające z systemu były w znacznie mniejszym stopniu narażone na rosnące ceny energii elektrycznej, ponieważ ich faktyczne zapotrzebowanie na energię z zewnątrz było minimalne. W obliczu dynamicznie rosnących taryf energetycznych, jakie obserwowaliśmy w ostatnich latach, ta niezależność miała ogromną wartość praktyczną i finansową. Brak kosztów za energię wytworzoną przez instalację – tylko opłaty stałe Istotną zaletą systemu net-meteringu był fakt, że prosument nie ponosił żadnych kosztów za energię elektryczną wytworzoną przez własną instalację fotowoltaiczną – z wyjątkiem stałych opłat niezależnych od zużycia, takich jak opłata abonamentowa czy część stała opłaty sieciowej. Oznaczało to, że każda kilowatogodzina wyprodukowana przez panele słoneczne i zużyta na bieżące potrzeby lub zmagazynowana w sieci jako wirtualny magazyn energii – była energią darmową. Co więcej, pobranie zgromadzonej energii z sieci nie wiązało się z żadnymi dodatkowymi opłatami, co czyniło system transparentnym i łatwym do zrozumienia dla każdego prosumenta. System był bezgotówkowy – rozliczenia odbywały się na podstawie umowy kompleksowej, bez konieczności przeprowadzania dodatkowych transakcji finansowych. Prosumenci korzystający z net-meteringu mogli w każdej chwili sięgnąć po zgromadzone nadwyżki energii, niezależnie od tego, czy ich instalacja aktualnie generowała prąd, co dawało im pełną elastyczność w zarządzaniu poborem energii z sieci. Co to jest net metering – różnice między net-meteringiem a net-billingiem i zmiana systemu Zrozumienie tego, co to jest net metering, wymaga również poznania kontekstu zmian, jakie zaszły w polskim systemie rozliczeń prosumentów. System opustów funkcjonował w Polsce od 2015 roku i przez wiele lat stanowił podstawę rozliczeń dla właścicieli instalacji fotowoltaicznych. Jednak z biegiem czasu, w wyniku rekomendacji unijnych oraz rosnącej liczby prosumentów, konieczne stało się jego zastąpienie nowym mechanizmem – systemem net-billingiem. Zmiana ta miała fundamentalne znaczenie dla wszystkich, którzy planowali lub już posiadali instalacje fotowoltaiczne. Zastąpienie net-meteringu przez net-billing od 1 kwietnia 2022 roku Od 1 kwietnia 2022 roku w Polsce zaczął obowiązywać nowy system rozliczeń prosumentów – net-billing, który całkowicie zastąpił dotychczasowy net-metering dla wszystkich nowych instalacji fotowoltaicznych. Zmiana ta była bezpośrednim wynikiem rekomendacji Unii Europejskiej, które wskazywały na potrzebę stworzenia sprawiedliwszej struktury płatności dla operatorów sieci dystrybucyjnych. Dotychczasowy model opustów był bowiem krytykowany za to, że nie uwzględniał w pełni kosztów infrastruktury sieciowej, z której korzystają prosumenci przy oddawaniu i pobieraniu energii. Nowy system miał na celu lepsze odzwierciedlenie rzeczywistych kosztów i korzyści związanych z produkcją energii ze źródeł odnawialnych, dostosowując polskie regulacje do standardów europejskich. Główna różnica między net-meteringiem a net-billingiem Kluczowa różnica między oboma systemami dotyczy samego sposobu rozliczania energii. W systemie net-meteringu energia była wirtualnie magazynowana w sieci – prosument oddawał nadwyżki do sieci, a następnie pobierał je w formie opustów na rachunku, nie angażując rzeczywistych środków pieniężnych. Był to system ilościowy i bezgotówkowy, oparty na umowie kompleksowej. Net-billing natomiast wprowadza rozliczenie wartościowe – nadwyżki energii są sprzedawane do sieci po cenach hurtowych (zazwyczaj niższych), a energia pobierana z sieci jest kupowana po cenach detalicznych (wyższych). Oznacza to, że prosumenci w systemie net-billingu ponoszą pełne koszty dystrybucji oraz opłaty stałe, co w praktyce może znacząco obniżyć osiągane oszczędności w porównaniu z poprzednim modelem. Różnica między ceną sprzedaży a zakupu energii stanowi istotne wyzwanie finansowe dla nowych prosumentów, choć inwestycja w fotowoltaikę nadal pozostaje opłacalna ze względu na spadające koszty instalacji i rosnące ceny energii elektrycznej. Gwałtowny wzrost liczby instalacji fotowoltaicznych przed zmianą systemu Zapowiedź zmiany systemu rozliczeń wywołała prawdziwy boom na rynku fotowoltaicznym. W miesiącach poprzedzających 1 kwietnia 2022 roku obserwowano gwałtowny wzrost liczby składanych wniosków o przyłączenie instalacji fotowoltaicznych do sieci. Prosumenci doskonale zdawali sobie sprawę z tego, że net-metering oferuje znacznie bardziej przewidywalne i korzystne warunki rozliczeń niż nadchodzący net-billing. Możliwość odbioru 70–80% oddanej energii bez konieczności angażowania gotówki była zdecydowanie atrakcyjniejsza niż sprzedaż nadwyżek po niskich cenach hurtowych. Wielu właścicieli nieruchomości przyspieszało decyzje inwestycyjne, aby zdążyć z przyłączeniem instalacji przed terminem granicznym. Firmy instalacyjne, w tym specjaliści z branży fotowoltaicznej, odnotowywały rekordowe zapotrzebowanie na swoje usługi, a czas oczekiwania na montaż znacząco się wydłużył. Zachowanie prawa do net-meteringu przez 15 lat dla dotychczasowych użytkowników Ustawodawca zadbał o to, aby zmiana systemu nie pozbawiła dotychczasowych prosumentów nabytych praw. Wszyscy, którzy przyłączyli swoje instalacje fotowoltaiczne do sieci przed 31 marca 2022 roku, zachowują prawo do korzystania z systemu net-meteringu przez 15 lat od momentu pierwszego wprowadzenia energii do sieci. To rozwiązanie zapewnia długoterminową stabilność rozliczeń i pozwala właścicielom starszych instalacji planować swoje finanse z dużą dozą pewności. Oznacza to, że dla tej grupy prosumentów nadal obowiązują zasady ilościowego bilansowania energii, z opustami na poziomie 0,8 lub 0,7 kWh za każdą oddaną kilowatogodzinę – w zależności od mocy instalacji. Jest to istotna ochrona interesów prosumentów, którzy podjęli decyzję inwestycyjną w oparciu o obowiązujące wówczas przepisy i nie muszą obawiać się nagłej zmiany warunków rozliczeń w trakcie użytkowania swojej instalacji.  Podsumowanie Net-metering, czyli system opustów, zrewolucjonizował sposób, w jaki polscy prosumenci zarządzają energią odnawialną. Dzięki korzystnym współczynnikom zwrotu energii oraz eliminacji konieczności inwestycji w drogie akumulatory, pozwalał na oszczędności sięgające nawet 80-90% na rachunkach za prąd. Choć od kwietnia 2022 roku został zastąpiony systemem net-billing, nadal wspiera ponad milion prosumentów w Polsce, którzy mogą korzystać z jego zalet przez 15 lat od momentu przyłączenia. Jeśli Twoja instalacja fotowoltaiczna została przyłączona przed 31 marca 2022 roku, warto maksymalnie wykorzystać system net-metering. Korzystaj z usługi Saldo SMS lub portalu Mój Licznik, by efektywnie zarządzać energią i zwiększać oszczędności. Zaufaj www.soltechenergy.pl – ekspertom, którzy pomogą Ci w pełni wykorzystać potencjał Twojej instalacji i wspierać zieloną transformację Twojego domu!

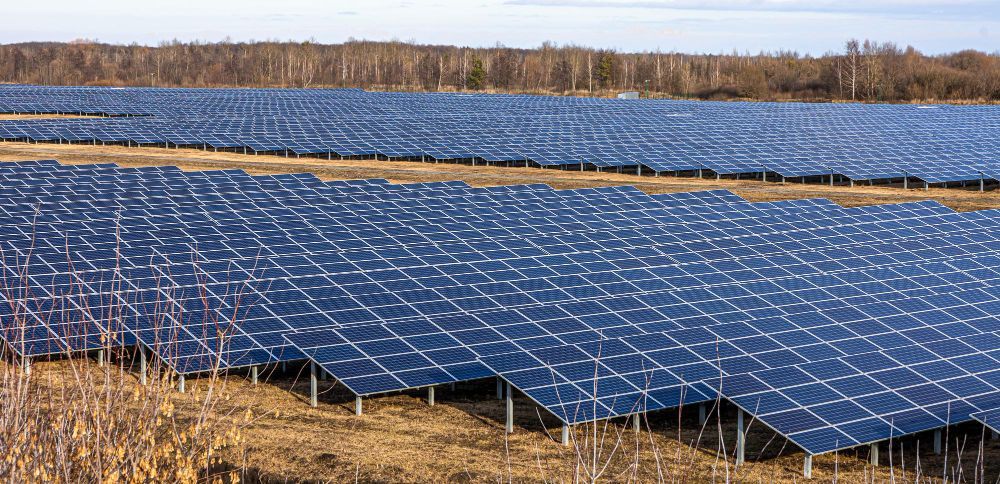

Farma fotowoltaiczna o mocy 1 MW wymaga zwykle od około 1,5 do 2,5 ha gruntu. Dokładna wartość zależy od rodzaju modułów, sposobu montażu, nachylenia stołów, odstępów między rzędami, klasy gruntu, dostępu do sieci oraz miejsca na infrastrukturę techniczną. Dlatego pytanie „jaka powierzchnia jest potrzebna pod farmę fotowoltaiczną 1 MW” nie ma jednej odpowiedzi, ale można przyjąć praktyczny zakres, który pomaga ocenić potencjał działki już na pierwszym etapie planowania inwestycji. Ile hektarów zajmuje farma fotowoltaiczna 1 MW? Dla instalacji naziemnej o mocy 1 MW najczęściej przyjmuje się minimum około 1,5 ha, ale bezpieczniejszym założeniem projektowym jest 2 ha. Taki zapas pozwala uwzględnić nie tylko same panele, lecz także drogi techniczne, ogrodzenie, stację transformatorową, falowniki, odstępy serwisowe i wymagane odległości od granic działki. Im bardziej regularny kształt terenu, tym łatwiej efektywnie rozmieścić moduły PV i ograniczyć straty powierzchni. Działka wąska, zacieniona lub o nieregularnym kształcie może wymagać większego areału dla tej samej mocy. Właśnie dlatego przed zakupem lub dzierżawą gruntu warto wykonać wstępną analizę techniczną, podobnie jak przy mniejszych inwestycjach, takich jak fotowoltaika w Poznaniu , gdzie dobór mocy zawsze powinien wynikać z warunków montażowych i celu produkcji energii. Od czego zależy powierzchnia pod farmę PV 1 MW? Na to, jaka powierzchnia jest potrzebna pod farmę fotowoltaiczną 1 MW, wpływa kilka praktycznych czynników. Znaczenie ma moc pojedynczego panelu, ponieważ nowoczesne moduły o wyższej sprawności pozwalają uzyskać większą moc z mniejszej liczby sztuk. Ważny jest także układ konstrukcji: systemy ustawione pod odpowiednim kątem wymagają odstępów między rzędami , aby ograniczyć zacienienie. Do tego dochodzą warunki lokalne, takie jak ukształtowanie terenu, dostęp do drogi, odległość od punktu przyłączenia i możliwość poprowadzenia kabli. Największe znaczenie mają: nasłonecznienie i ekspozycja działki, brak cienia od drzew, budynków i linii energetycznych, regularny kształt gruntu, możliwość przyłączenia do sieci średniego napięcia, miejsce na inwertery, transformator i drogi serwisowe, zgodność inwestycji z planem miejscowym lub decyzją środowiskową. Jaką działkę wybrać pod farmę fotowoltaiczną? Najlepsza działka pod farmę 1 MW powinna mieć dobrą ekspozycję na południe, niewielkie nachylenie, brak trwałego zacienienia i dostęp do infrastruktury energetycznej. W praktyce grunty słabszych klas bonitacyjnych są częściej brane pod uwagę, ponieważ łatwiej przeznaczyć je na cele energetyczne. Sama powierzchnia nie wystarczy, jeśli w pobliżu nie ma możliwości przyłączenia albo teren wymaga kosztownych prac ziemnych. Dla inwestora ważne są więc dwa pytania: czy działka pomieści instalację oraz czy energia będzie mogła zostać ekonomicznie odebrana przez sieć . Przy większych projektach coraz częściej analizuje się również magazyn energii w Poznaniu lub w innej lokalizacji inwestycji, ponieważ magazynowanie pozwala lepiej zarządzać nadwyżkami, zwiększyć stabilność pracy systemu i poprawić wykorzystanie wyprodukowanej energii. Farma 1 MW a koszty, przyłącze i opłacalność Powierzchnia działki to dopiero pierwszy etap planowania. O opłacalności farmy PV 1 MW decydują także koszt przyłączenia, rodzaj zastosowanych paneli, falowników i konstrukcji, odległość od sieci oraz formalności administracyjne. Przy takiej skali inwestycji warto analizować nie tylko cenę modułów, ale także trwałość komponentów, warunki serwisowe i możliwość rozbudowy systemu w przyszłości. W projekcie trzeba przewidzieć kompletne wyposażenie: panele fotowoltaiczne, konstrukcję naziemną, inwertery, zabezpieczenia AC/DC, monitoring, okablowanie, transformator i ogrodzenie . Dla inwestorów indywidualnych oraz firm znaczenie może mieć również dofinansowanie do paneli fotowoltaicznych , choć dostępne programy i warunki wsparcia zależą od rodzaju beneficjenta, mocy instalacji oraz aktualnego naboru. FAQ Jaka powierzchnia jest potrzebna pod farmę fotowoltaiczną 1 MW? Najczęściej potrzeba od 1,5 do 2,5 ha gruntu. W praktyce warto przyjąć około 2 ha, ponieważ farma wymaga miejsca nie tylko na panele, ale także na infrastrukturę techniczną, ogrodzenie, drogi serwisowe i odstępy między rzędami modułów. Czy 1 ha wystarczy pod farmę fotowoltaiczną 1 MW? Zwykle 1 ha to za mało dla klasycznej farmy naziemnej 1 MW. Taki teren może wystarczyć tylko w bardzo korzystnych warunkach, przy wysokosprawnych modułach i zwartej zabudowie, ale najczęściej ograniczy komfort projektowania oraz dostęp serwisowy. Czy kształt działki ma znaczenie? Tak. Najlepsza będzie działka regularna, możliwie prostokątna, bez zacienienia i z dobrym dostępem do drogi. Nieregularny kształt, skarpy, rowy, zadrzewienia lub przeszkody techniczne mogą zwiększyć wymaganą powierzchnię. Co oprócz paneli trzeba uwzględnić na działce?  Na działce trzeba przewidzieć miejsce na falowniki, stację transformatorową, zabezpieczenia, trasy kablowe, ogrodzenie, monitoring i przejazdy techniczne. Te elementy wpływają na końcowy układ farmy i realne wykorzystanie gruntu.

Dobór zabezpieczeń w instalacji PV wpływa na bezpieczeństwo domu, falownika, paneli oraz całej rozdzielnicy. W praktyce pytanie, jakie wybrać bezpieczniki do paneli fotowoltaicznych, dotyczy nie tylko jednego elementu, ale całego zestawu ochrony po stronie DC i AC. Inne zabezpieczenia stosuje się między modułami a falownikiem, inne między falownikiem a instalacją elektryczną budynku. Dobrze zaprojektowany system ogranicza skutki zwarcia, przepięcia, przeciążenia i awarii sieci. Jakie wybrać bezpieczniki do paneli fotowoltaicznych po stronie DC? Po stronie DC, czyli między panelami fotowoltaicznymi a falownikiem, stosuje się zabezpieczenia przeznaczone do pracy z prądem stałym. Nie można zastępować ich zwykłymi bezpiecznikami instalacyjnymi AC, ponieważ prąd stały inaczej zachowuje się podczas rozłączania obwodu. Najczęściej wykorzystuje się wkładki topikowe gPV, rozłączniki bezpiecznikowe DC oraz ograniczniki przepięć DC typu 1+2 lub typu 2, zależnie od budynku i obecności instalacji odgromowej. W typowej instalacji domowej dobór zabezpieczeń zależy od liczby stringów, prądu zwarciowego modułów, napięcia pracy instalacji oraz parametrów falownika. Dla jednego stringu zabezpieczenie nadprądowe nie zawsze będzie wymagane, ale przy kilku równoległych stringach staje się ważnym elementem ochrony przewodów i modułów. Dlatego odpowiedź na pytanie, jakie wybrać bezpieczniki do paneli fotowoltaicznych, powinna wynikać z projektu elektrycznego , a nie wyłącznie z mocy instalacji. W przypadku inwestycji realizowanej kompleksowo, takiej jak fotowoltaika w Poznaniu , użytkownik otrzymuje instalację dobraną do budynku, sposobu zużycia energii i warunków montażu. To ważne, ponieważ zabezpieczenia DC muszą pasować do konkretnych paneli, długości przewodów, typu falownika i układu połączeń. Bezpieczniki po stronie AC – ochrona falownika i domowej instalacji Po stronie AC zabezpiecza się odcinek między falownikiem a rozdzielnicą budynku. W tej części instalacji stosuje się wyłączniki nadprądowe, ograniczniki przepięć AC oraz właściwie dobrane zabezpieczenie różnicowoprądowe, jeżeli wymaga tego projekt i typ falownika. Ich zadaniem jest ochrona przewodów, urządzeń domowych oraz samego inwertera przed skutkami awarii w sieci elektrycznej. Dobór zabezpieczenia nadprądowego AC zależy przede wszystkim od mocy falownika, liczby faz, przekroju przewodów oraz sposobu podłączenia instalacji. Dla falownika jednofazowego i trójfazowego stosuje się inne rozwiązania, dlatego nie warto kupować aparatury „na oko”. Zbyt małe zabezpieczenie może powodować niepotrzebne wyłączenia , a zbyt duże nie zapewni odpowiedniej ochrony przewodów. W instalacjach domowych często stosuje się zabezpieczenia o charakterystyce B lub C, ale ostateczny dobór powinien wynikać z obliczeń elektrycznych. Przy rozbudowie instalacji PV o magazyn energii w Poznaniu projekt zabezpieczeń wymaga dodatkowej analizy. System z akumulatorem może pracować w trybie zwiększonej autokonsumpcji, a w wybranych konfiguracjach także zapewniać zasilanie podczas awarii sieci. Wtedy znaczenie mają nie tylko bezpieczniki, ale również sposób separacji obwodów, dobór zabezpieczeń bateryjnych, komunikacja z falownikiem hybrydowym i wskazanie obwodów rezerwowych. Na co zwrócić uwagę przy zakupie zabezpieczeń do fotowoltaiki? Najważniejsza zasada brzmi: zabezpieczenia muszą być dobrane do konkretnej instalacji, a nie wyłącznie do liczby paneli. Ten sam zestaw modułów może wymagać innej aparatury, jeżeli zmieni się falownik, długość przewodów, liczba stringów, sposób prowadzenia kabli albo obecność instalacji odgromowej. Dlatego gotowe skrzynki zabezpieczeń PV mają sens tylko wtedy, gdy ich parametry odpowiadają projektowi . Przy wyborze należy sprawdzić przede wszystkim: napięcie pracy zabezpieczeń DC, np. 600 V, 1000 V lub 1500 V DC, prąd znamionowy wkładek gPV i rozłączników, typ ograniczników przepięć po stronie DC i AC, zgodność aparatury z układem jednofazowym lub trójfazowym, przekrój przewodów oraz sposób ich zabezpieczenia, parametry falownika i maksymalny prąd wejściowy, warunki montażu rozdzielnicy PV, w tym odporność obudowy na wilgoć i temperaturę. Zakup zabezpieczeń warto połączyć z analizą całej inwestycji. Jeżeli właściciel domu planuje skorzystać z programu wsparcia, dofinansowanie do paneli fotowoltaicznych może poprawić opłacalność montażu instalacji wraz z dodatkowymi elementami, takimi jak magazyn energii czy system zarządzania zużyciem prądu. FAQ Czy do fotowoltaiki można zastosować zwykłe bezpieczniki? Po stronie AC stosuje się standardową aparaturę przeznaczoną do instalacji elektrycznych, ale musi być ona dobrana do falownika i przewodów. Po stronie DC potrzebne są zabezpieczenia przeznaczone do prądu stałego. Zwykły bezpiecznik AC nie powinien być używany jako zamiennik zabezpieczenia DC. Czy każda instalacja PV wymaga bezpieczników DC? Nie w każdym układzie potrzebne są wkładki topikowe dla pojedynczego stringu, ale instalacja nadal wymaga odpowiedniej ochrony, w tym rozłącznika DC i ograniczników przepięć. Przy kilku stringach połączonych równolegle zabezpieczenia nadprądowe DC są zwykle potrzebne. Jaki ogranicznik przepięć wybrać do fotowoltaiki? W budynkach bez instalacji odgromowej często stosuje się ograniczniki typu 2. Przy instalacji odgromowej lub większym ryzyku bezpośrednich wyładowań dobiera się zwykle ograniczniki typu 1+2. Ostateczny wybór zależy od projektu, konstrukcji dachu, trasy przewodów i warunków ochrony przeciwprzepięciowej. Kto powinien dobrać bezpieczniki do paneli fotowoltaicznych? Doborem powinien zająć się projektant lub instalator z doświadczeniem w systemach PV. To szczególnie ważne przy falownikach hybrydowych, magazynach energii i instalacjach trójfazowych. Poprawnie dobrane zabezpieczenia chronią sprzęt, ograniczają ryzyko awarii i pozwalają korzystać z instalacji w sposób bezpieczny przez wiele lat.

Co to jest HEMS? To system zarządzania energią w domu. Jego zadaniem jest kontrolowanie, kiedy energia ma być zużywana, magazynowana albo kierowana do konkretnych urządzeń. Pytanie „co to jest HEMS” pojawia się coraz częściej przy fotowoltaice, magazynach energii, pompach ciepła i ładowarkach samochodów elektrycznych. Dobrze dobrany system pomaga lepiej wykorzystać prąd produkowany na miejscu i ograniczyć pobór energii z sieci. Co to jest HEMS i jak działa w domu? HEMS, czyli Home Energy Management System, analizuje produkcję energii, zużycie prądu oraz pracę urządzeń w budynku. W praktyce oznacza to, że system może zarządzać instalacją PV, magazynem energii, pompą ciepła, bojlerem elektrycznym, klimatyzacją lub ładowarką do auta. Dzięki temu dom nie działa przypadkowo, tylko wykorzystuje energię wtedy, gdy jest to najbardziej opłacalne. Dla właściciela oznacza to większą kontrolę nad rachunkami i lepsze wykorzystanie własnej instalacji. Najczęściej HEMS współpracuje z falownikiem, licznikiem energii, aplikacją mobilną i wybranymi urządzeniami domowymi. System może na przykład uruchomić podgrzewanie wody wtedy, gdy panele produkują najwięcej prądu, albo skierować nadwyżkę do akumulatora. Jeśli planowana jest fotowoltaika w Poznaniu , HEMS warto uwzględnić już na etapie projektu, ponieważ wtedy łatwiej dobrać moc instalacji, pojemność magazynu i sposób sterowania odbiornikami . W domu jednorodzinnym HEMS szczególnie dobrze sprawdza się, gdy działa kilka energochłonnych urządzeń. System może wspierać: zwiększenie autokonsumpcji energii z paneli, ograniczenie poboru prądu z sieci wieczorem, lepsze wykorzystanie magazynu energii, wygodne monitorowanie pracy instalacji w aplikacji, przygotowanie domu pod pompę ciepła lub ładowarkę EV. HEMS, magazyn energii i fotowoltaika – dlaczego tworzą jeden system? Sama instalacja fotowoltaiczna produkuje energię głównie w ciągu dnia. Problem pojawia się wtedy, gdy domownicy zużywają najwięcej prądu rano, wieczorem albo w nocy. HEMS pomaga dopasować pracę urządzeń do produkcji PV, a magazyn energii przechowuje nadwyżki na później. Taki układ pozwala ograniczyć oddawanie energii do sieci i zwiększyć udział własnego prądu w codziennym zużyciu. W praktyce system działa prosto: panele produkują energię, HEMS analizuje zapotrzebowanie domu, a magazyn przejmuje nadwyżki. Wieczorem zgromadzona energia może zasilać oświetlenie, elektronikę, lodówkę, automatykę, pompę obiegową lub część pracy pompy ciepła. Jeżeli celem inwestycji jest większa niezależność i komfort podczas awarii, dobrym uzupełnieniem będzie magazyn energii w Poznaniu dobrany do realnego zużycia budynku. Do małego domu z umiarkowanym zużyciem wystarczy zwykle prostszy układ sterowania i magazyn o mniejszej pojemności. Przy pompie ciepła, klimatyzacji lub samochodzie elektrycznym lepszy będzie zestaw z większym zakresem monitorowania. W takim przypadku znaczenie mają nie tylko panele, ale też falownik hybrydowy, zabezpieczenia, aplikacja, możliwość rozbudowy i kompatybilność z urządzeniami takich producentów jak Huawei, GoodWe, Solplanet czy Dyness. Kiedy warto wybrać HEMS? HEMS warto rozważyć wtedy, gdy dom ma już instalację PV albo właściciel planuje ją połączyć z magazynem energii, pompą ciepła lub ładowarką samochodu elektrycznego. Największy sens ma tam, gdzie zużycie energii nie kończy się na podstawowych urządzeniach domowych. Im więcej odbiorników można przesunąć na godziny produkcji z paneli, tym większa korzyść z inteligentnego sterowania. Pytanie „co to jest HEMS” warto więc od razu połączyć z pytaniem: jakie urządzenia ma obsługiwać mój dom w najbliższych latach ? System przydaje się szczególnie wtedy, gdy właściciel chce: ładować magazyn energii z nadwyżek PV, zasilać pompę ciepła energią ze słońca, podgrzewać wodę użytkową w godzinach wysokiej produkcji, kontrolować zużycie energii w aplikacji, przygotować instalację pod rozbudowę. Przy planowaniu inwestycji warto uwzględnić także dofinansowanie do paneli fotowoltaicznych , ponieważ programy wsparcia mogą obejmować nie tylko instalację PV, ale również elementy zwiększające autokonsumpcję. W dobrze zaprojektowanym zestawie HEMS nie jest dodatkiem technologicznym dla samej wygody. To narzędzie, które pomaga wykorzystać potencjał paneli, magazynu i urządzeń domowych w jednym spójnym układzie. FAQ Czy HEMS działa bez magazynu energii? Tak, HEMS może działać bez magazynu energii, ale jego możliwości są wtedy mniejsze. System nadal może monitorować produkcję i zużycie prądu oraz sterować wybranymi urządzeniami, na przykład bojlerem, pompą ciepła lub ładowarką. Największą elastyczność daje jednak połączenie HEMS z magazynem, bo nadwyżki energii można przechować i wykorzystać po zachodzie słońca. Czy HEMS opłaca się w każdym domu? Najbardziej opłaca się w budynkach z większym zużyciem energii, instalacją fotowoltaiczną, pompą ciepła, klimatyzacją, ogrzewaniem elektrycznym albo planowaną ładowarką EV. W domu z niskim zużyciem prądu wystarczy czasem prostsze monitorowanie. Decyzję najlepiej oprzeć na rocznym zużyciu energii, profilu pracy domowników i planach rozbudowy instalacji. Czy HEMS można dodać do istniejącej fotowoltaiki? W wielu przypadkach tak. Trzeba jednak sprawdzić typ falownika, sposób pomiaru energii, możliwości komunikacji i kompatybilność z magazynem lub urządzeniami domowymi. Przy starszych instalacjach czasem potrzebna będzie modernizacja wybranych elementów.  Co to jest HEMS w praktyce dla użytkownika? To panel kontroli nad energią w domu. Użytkownik widzi, ile prądu produkują panele, ile zużywa budynek, ile trafia do magazynu i kiedy energia jest pobierana z sieci. Dzięki temu łatwiej dobrać sposób pracy urządzeń, ograniczyć straty i budować bardziej przewidywalny system energetyczny dla domu.

Instalacja fotowoltaiczna o mocy 10 kW to znaczący krok w kierunku ekologicznej i niezależnej energii, który może dostarczyć nawet 40-50 kWh prądu dziennie w słoneczne dni. Jednak bez odpowiedniego magazynu energii aż 80% wyprodukowanej energii trafia do sieci, zamiast zasilać dom. Dlatego wybór właściwego akumulatora przydomowego jest kluczowy, aby maksymalnie wykorzystać potencjał instalacji, zwiększyć autokonsumpcję i realnie obniżyć rachunki za prąd. Warto przy tym uwzględnić pojemność, moc oraz technologię magazynu, dostosowując go do indywidualnych potrzeb i stylu życia gospodarstwa domowego. Jaki wybrać magazyn energii do fotowoltaiki 10 kW – podstawowe parametry Decyzja o tym, jaki wybrać magazyn energii do fotowoltaiki 10 kW, powinna opierać się przede wszystkim na solidnym zrozumieniu kluczowych parametrów technicznych. Zanim przejdziesz do porównywania konkretnych modeli i marek, warto dokładnie poznać pojęcia, które decydują o tym, jak efektywnie magazyn będzie współpracował z Twoją instalacją. Dwa najważniejsze parametry to moc wyrażona w kilowatach (kW) oraz pojemność wyrażona w kilowatogodzinach (kWh) – i choć brzmią podobnie, oznaczają zupełnie różne właściwości urządzenia. Różnica między mocą (kW) a pojemnością (kWh) magazynu Moc i pojemność akumulatora to dwa fundamentalne parametry techniczne magazynu, które często są mylone, a ich rozróżnienie ma ogromne znaczenie praktyczne. Moc (kW) określa szybkość, z jaką magazyn może przyjmować lub oddawać energię – innymi słowy, mówi o tym, ile energii na sekundę przepływa przez urządzenie. Pojemność (kWh) natomiast wskazuje, ile energii magazyn jest w stanie w ogóle przechować – to jego „zbiornik". Dobrą analogią jest samochód: moc silnika decyduje o tym, jak szybko auto przyspiesza, a pojemność baku – jak daleko możesz pojechać bez tankowania. Wysoka moc przy małej pojemności oznacza, że magazyn szybko się ładuje i rozładowuje, ale nie przechowa dużo energii. Z kolei duża pojemność przy niskiej mocy pozwala zgromadzić sporo energii, ale jej pobieranie lub oddawanie będzie przebiegało wolniej. Optymalna pojemność magazynu dla instalacji 10 kW Dla instalacji fotowoltaicznej o mocy 10 kW zalecana pojemność magazynu energii wynosi od 10 do 15 kWh. Wynika to z powszechnie stosowanej zasady proporcji – przyjmuje się, że pojemność akumulatora powinna wynosić od 1 do 1,5 kWh na każdy 1 kWp mocy instalacji. Tak dobrana pojemność pozwala na efektywne przechowywanie znacznych nadwyżek energii słonecznej, które można następnie wykorzystać wieczorem lub w nocy. Warto wiedzieć, że instalacja fotowoltaiczna 10 kW produkuje średnio 40–50 kWh energii dziennie w słoneczne dni, przy typowym zużyciu większego domu lub małej firmy na poziomie 20–30 kWh dziennie. Oznacza to potencjalną nadwyżkę do magazynowania rzędu 10–20 kWh – i właśnie tę przestrzeń zagospodarowuje właściwie dobrany magazyn. Większe magazyny, na przykład o pojemności 20 kWh, mają sens jedynie wtedy, gdy zużycie energii wieczorem i w nocy jest bardzo wysokie. Należy też pamiętać, że niektóre programy dotacyjne, takie jak „Mój Prąd", wymagają, aby pojemność magazynu wynosiła co najmniej 1,5 kWh na każdy 1 kWp mocy instalacji – dla 10 kW oznacza to minimalną pojemność 15 kWh. Pojemność użytkowa (netto) versus pojemność całkowita (brutto) Kupując magazyn energii, warto zwrócić uwagę na istotną różnicę między pojemnością nominalną (brutto) a pojemnością użytkową (netto). Rzeczywista dostępna energia stanowi zazwyczaj 90–95% pojemności nominalnej podanej przez producenta. Wynika to z faktu, że systemy zarządzania baterią (BMS) celowo ograniczają zakres ładowania i rozładowania, aby wydłużyć żywotność ogniw. Przykładowo, magazyn o nominalnej pojemności 10 kWh udostępni w praktyce od 9 do 9,5 kWh użytecznej energii. To ważna informacja przy planowaniu, ile energii faktycznie będzie można wykorzystać na własne potrzeby – parametry techniczne magazynu podawane w folderach handlowych dotyczą zazwyczaj pojemności brutto, więc zawsze warto dopytać sprzedawcę o rzeczywistą pojemność użytkową urządzenia. Moc ładowania i rozładowania – ile to oznacza w praktyce? Moc ładowania to parametr, który bezpośrednio wpływa na to, jak szybko magazyn przyjmie energię wyprodukowaną przez panele fotowoltaiczne. Standardowe magazyny 10 kWh oferują moc ładowania i rozładowania na poziomie 5 kW, a magazyny 5 kWh – odpowiednio 2,5 kW. Co to oznacza w praktyce? Jeśli instalacja fotowoltaiczna w pełnym słońcu produkuje 10 kW, a magazyn może przyjąć jednocześnie tylko 5 kW, pozostałe 5 kW musi zostać natychmiast skonsumowane przez urządzenia domowe lub oddane do sieci. Moc rozładowania z kolei determinuje, ile energii magazyn może jednocześnie dostarczyć do odbiorników – przy 5 kW bez problemu zasili większość urządzeń gospodarstwa domowego, jednak przy jednoczesnym uruchomieniu kilku energochłonnych sprzętów (piekarnik, płyta indukcyjna, pralka) może okazać się niewystarczająca. Czas ładowania magazynu – ile czekasz na pełną baterię? Czas ładowania magazynu energii to praktyczna informacja, która pomaga ocenić, czy urządzenie będzie w stanie naładować się w ciągu jednego słonecznego dnia. Magazyn 10 kWh przy maksymalnej mocy ładowania wynoszącej 5 kW naładuje się w około 2 godziny w słoneczny i bezchmurny dzień. W rzeczywistości jednak należy uwzględnić straty związane z konwersją energii, przez co czas ten może być nieco dłuższy. Warto pamiętać, że panele fotowoltaiczne rzadko przez cały dzień pracują z pełną mocą – produkcja energii zmienia się w zależności od kąta padania słońca, zachmurzenia i temperatury ogniw. W praktyce oznacza to, że magazyn może ładować się stopniowo przez kilka godzin, a nie jednorazowo przez dwie godziny. Zrozumienie tego mechanizmu pomaga lepiej zaplanować harmonogram pracy urządzeń domowych i maksymalnie wykorzystać energię zgromadzoną w magazynie. Jaki wybrać magazyn energii do fotowoltaiki 10 kW – dopasowanie do zużycia Decyzja o tym, jaki wybrać magazyn energii do fotowoltaiki 10 kW, nie powinna opierać się wyłącznie na mocy instalacji. Równie ważnym – a może nawet ważniejszym – czynnikiem jest rzeczywiste zużycie energii w Twoim gospodarstwie domowym. Bez analizy tego parametru łatwo przepłacić za zbyt duży magazyn lub rozczarować się możliwościami zbyt małego. W tej sekcji przyjrzymy się, jak dopasować pojemność akumulatora do indywidualnego profilu zużycia energii. Analiza średniego dziennego zużycia energii Zanim wybierzesz konkretny model magazynu, warto zrozumieć, ile energii faktycznie zużywa Twoje gospodarstwo domowe każdego dnia. Przeciętne polskie gospodarstwo domowe zużywa rocznie około 2,3 MWh energii elektrycznej, co przekłada się na średnie dzienne zużycie na poziomie około 6,3–6,84 kWh. Dla 3-osobowej rodziny wartości te są nieco niższe i wahają się od 3,8 do 6 kWh dziennie, w zależności od stylu życia, liczby urządzeń elektrycznych i ich efektywności energetycznej. To właśnie te liczby powinny stanowić punkt wyjścia do doboru pojemności magazynu. Instalacja fotowoltaiczna o mocy 10 kW produkuje w słoneczne dni średnio 40–50 kWh energii, generując potencjalną nadwyżkę na poziomie 10–20 kWh dziennie ponad typowe zużycie. Magazyn energii pozwala tę nadwyżkę przechwycić i wykorzystać wieczorem lub w nocy, zamiast oddawać ją do sieci po niekorzystnym kursie rozliczeniowym. Eksperci sugerują, że przy magazynie 10 kWh i stratach wynikających ze sprawności systemu (ok. 90%), realne zużycie z magazynu nie powinno przekraczać około 9,7 kWh. Profil zużycia energii – kiedy prąd jest naprawdę potrzebny? Sam poziom dziennego zużycia to jednak nie wszystko. Równie istotny jest profil zużycia energii, czyli rozkład zapotrzebowania w ciągu doby. W typowym polskim domu 70–80% całkowitego zużycia energii elektrycznej przypada na godziny wieczorne i nocne – czyli dokładnie wtedy, gdy panele fotowoltaiczne nie produkują już prądu. Rano domownicy wychodzą do pracy i szkoły, w ciągu dnia dom świeci pustkami, a wieczorem zaczyna się gotowanie, pranie, oglądanie telewizji i ładowanie urządzeń. To właśnie ten rozjazd między momentem produkcji a momentem zużycia energii sprawia, że magazyn energii ma sens. Bez niego wyprodukowany w ciągu dnia prąd trafia do sieci, a wieczorem trzeba go odkupić po wyższej cenie. Dobry magazyn pełni rolę bufora – gromadzi nadwyżki w godzinach szczytu produkcji i oddaje je dokładnie wtedy, gdy są potrzebne. Autokonsumpcja energii z własnej instalacji może wzrosnąć dzięki magazynowi z około 20% nawet do 50% lub więcej, co bezpośrednio przekłada się na niższe rachunki za prąd. Ile dni wystarczy magazyn 10 kWh? Odpowiedź na to pytanie zależy bezpośrednio od indywidualnego zużycia energii. Przy założeniu, że magazyn 10 kWh oferuje realnie dostępną pojemność na poziomie około 9,7 kWh (po uwzględnieniu strat konwersji), czas autonomii będzie się znacznie różnił w zależności od gospodarstwa domowego. Przy niskim zużyciu (ok. 4,2 kWh dziennie) – magazyn 10 kWh wystarczy na ponad 2 dni bez produkcji z paneli, co daje realną rezerwę na dni pochmurne. Przy średnim zużyciu (ok. 6,3–6,84 kWh dziennie) – magazyn pokryje zapotrzebowanie na 1,4–1,5 dnia, czyli jedną noc i część kolejnego dnia z powodzeniem. Przy wysokim zużyciu (ok. 9,7 kWh dziennie) – magazyn wystarczy na zaledwie około jednej doby, co w praktyce oznacza pokrycie jednej nocy i poranku. Te wartości pokazują, że dla rodzin o wyższym zużyciu energii warto rozważyć magazyn o pojemności 15–20 kWh. Jednak dla przeciętnego polskiego gospodarstwa domowego magazyn 10 kWh jest zazwyczaj wystarczający do pokrycia zużycia nocnego przez jedną pełną dobę, co stanowi podstawowy cel jego zastosowania. Urządzenia o największym zużyciu energii – co najbardziej obciąża magazyn? Planując dobór pojemności akumulatora, warto dokładnie przeanalizować, jakie urządzenia elektryczne działają w Twoim domu i ile energii faktycznie zużywają. To pozwoli precyzyjnie oszacować, czy magazyn 10 kWh sprosta codziennym potrzebom wieczornym. Do urządzeń o największym zużyciu energii należą: Płyta indukcyjna – zużywa średnio około 2,05 kWh podczas jednego gotowania, co czyni ją jednym z największych „pożeraczy" energii w kuchni. Piekarnik elektryczny – jedno pieczenie to koszt rzędu 1,36 kWh, przy czym dłuższe pieczenie lub wyższe temperatury mogą ten wynik znacząco zwiększyć. Lodówka – pracuje nieprzerwanie przez całą dobę, zużywając około 0,74 kWh dziennie; choć wydaje się mało, w skali miesiąca daje to ponad 22 kWh. Czajnik elektryczny – każde zagotowanie wody to koszt około 0,66 kWh, a przy kilku użyciach dziennie suma szybko rośnie. Jeśli wieczorami regularnie gotujesz na płycie indukcyjnej i korzystasz z piekarnika, samo przygotowanie kolacji może pochłonąć ponad 3 kWh z magazynu. Dodaj do tego oświetlenie, telewizor, ładowanie smartfonów i laptopów, a wieczorne zużycie w aktywnym gospodarstwie domowym z łatwością przekracza 5–6 kWh. Właśnie dlatego analiza profilu zużycia energii jest kluczowym krokiem przed wyborem pojemności magazynu – bez niej trudno ocenić, czy 10 kWh wystarczy, czy warto zainwestować w większy system. Zasilanie awaryjne a autokonsumpcja – jak pogodzić obie funkcje? Wiele osób oczekuje od magazynu energii nie tylko wsparcia codziennej autokonsumpcji, ale także funkcji zasilania awaryjnego (backup). To zrozumiałe oczekiwanie, jednak warto wiedzieć, że obie funkcje mogą ze sobą konkurować o dostępną pojemność. Jeśli zdecydujesz się zarezerwować część pojemności magazynu jako bufor awaryjny – np. 2–3 kWh na wypadek przerwy w dostawie prądu – to ta część nie będzie uczestniczyć w codziennej autokonsumpcji. Przy magazynie 10 kWh i rezerwie awaryjnej na poziomie 3 kWh, do dyspozycji na co dzień pozostaje efektywnie tylko 7 kWh. Dla rodziny zużywającej wieczorami 6–7 kWh oznacza to, że magazyn może być w pełni rozładowany już przed północą. W takim przypadku warto rozważyć większy magazyn – 15 kWh – który pozwoli jednocześnie utrzymać komfortowy bufor awaryjny i zapewnić pełne pokrycie nocnego zużycia energii. Zużycie energii w trybie awaryjnym wynosi zazwyczaj 3–4 kWh dziennie, co przy magazynie 10 kWh daje autonomię na 2–3 dni bez zasilania z sieci i bez produkcji z paneli. Więcej o funkcji zasilania awaryjnego i klasach ochrony magazynów znajdziesz w dalszej części artykułu. Jaki wybrać magazyn energii do fotowoltaiki 10 kW – technologie akumulatorów Wybierając, jaki magazyn energii do fotowoltaiki 10 kW będzie najlepszy, jedną z kluczowych decyzji jest wybór technologii akumulatorów. To właśnie ona decyduje o żywotności, bezpieczeństwie, sprawności i kosztach eksploatacji całego systemu. Na rynku dostępnych jest kilka rozwiązań – od sprawdzonych technologii litowych, przez starsze ogniwa AGM i żelowe, aż po innowacyjne systemy przepływowe i wodorowe. Zrozumienie różnic między nimi pozwoli Ci podjąć świadomą i przemyślaną decyzję inwestycyjną. Akumulatory litowo-żelazowo-fosforanowe (LiFePO4) – złoty standard Technologia LiFePO4, czyli akumulatory litowo-żelazowo-fosforanowe, jest dziś najczęściej rekomendowanym rozwiązaniem dla domowych magazynów energii współpracujących z instalacjami fotowoltaicznymi. Ich największą zaletą jest wyjątkowa żywotność – producenci deklarują od 6000 do nawet 10 000 cykli ładowania i rozładowania, co przy typowym użytkowaniu przekłada się na 15–20 lat bezawaryjnej eksploatacji. Dla porównania, jeśli magazyn wykonuje dwa cykle dziennie, 6000 cykli oznacza ponad 8 lat pracy, a 10 000 cykli – blisko 14 lat, co czyni tę technologię niezwykle opłacalną w perspektywie długoterminowej. Warto podkreślić, że żywotność baterii LiFePO4 nie zależy wyłącznie od liczby cykli – istotna jest również głębokość rozładowania (DOD). Zaleca się utrzymywanie jej na poziomie około 60%, co dodatkowo wydłuża czas eksploatacji akumulatora ponad deklarowane przez producenta wartości. Dzięki temu inwestycja w magazyn oparty na tej technologii ma realną szansę zwrócić się jeszcze przed końcem jego żywotności. Sprawność akumulatora LiFePO4 – ile energii rzeczywiście odzyskasz? Sprawność akumulatora to jeden z najważniejszych parametrów technicznych, który bezpośrednio wpływa na ekonomikę całego systemu. Magazyny oparte na technologii LiFePO4 osiągają sprawność procesów ładowania i rozładowania na poziomie około 95%, co oznacza, że z każdych 100 kWh energii wprowadzonej do akumulatora odzyskasz około 95 kWh. Całkowita sprawność systemu, uwzględniająca straty na poziomie falownika i okablowania, wynosi zazwyczaj 90–95%. To znacząco lepszy wynik niż w przypadku starszych technologii, co przekłada się na realne oszczędności w skali roku. Dla instalacji fotowoltaicznej o mocy 10 kW, która w słoneczne dni produkuje 40–50 kWh energii, różnica w sprawności akumulatora ma wymierne znaczenie finansowe. Wysoka sprawność LiFePO4 sprawia, że magazynowanie nadwyżek energii – zamiast oddawania ich do sieci w systemie net-billing – staje się ekonomicznie uzasadnione, szczególnie gdy ceny energii z sieci są wysokie. Bezpieczeństwo i brak konserwacji – praktyczne zalety LiFePO4 Technologia LiFePO4 wyróżnia się na tle innych rozwiązań również pod względem bezpieczeństwa użytkowania. Akumulatory te charakteryzują się wysoką odpornością na przegrzewanie – w odróżnieniu od innych chemii litowych (np. NMC czy NCA) nie ulegają samozapłonowi nawet w przypadku uszkodzenia mechanicznego czy przeciążenia. To sprawia, że mogą być instalowane zarówno w garażu, jak i wewnątrz budynku mieszkalnego, bez ryzyka dla domowników. Dodatkowym atutem jest całkowity brak konieczności konserwacji. W przeciwieństwie do tradycyjnych akumulatorów kwasowo-ołowiowych, magazyny LiFePO4 nie wymagają uzupełniania elektrolitu, wyrównywania ogniw ani żadnych innych czynności serwisowych wykonywanych przez użytkownika. System zarządzania baterią (BMS) monitoruje stan ogniw automatycznie, dbając o ich optymalną pracę i długowieczność. Dla właściciela instalacji fotowoltaicznej oznacza to spokój i wygodę przez cały okres eksploatacji. Porównanie z technologiami AGM i żelowymi – krótszy horyzont inwestycji Alternatywą dla LiFePO4 pozostają starsze technologie – akumulatory AGM (Absorbent Glass Mat) oraz żelowe. Ich główną przewagą jest niższy koszt początkowy, co może kusić przy ograniczonym budżecie. Jednak w dłuższej perspektywie ich bilans ekonomiczny wypada znacznie gorzej. Akumulatory AGM i żelowe oferują jedynie 500–1500 cykli ładowania, co przy codziennym użytkowaniu oznacza żywotność zaledwie 2–4 lat. Po tym czasie konieczna jest kosztowna wymiana całego zestawu akumulatorów. Sprawność akumulatora w technologii AGM i żelowej wynosi 80–85%, co oznacza wyższe straty energetyczne w porównaniu z LiFePO4. Ponadto technologie te są wrażliwsze na głębokie rozładowanie i wysokie temperatury, co w warunkach polskiego klimatu – z gorącymi latami i mroźnymi zimami – może prowadzić do przyspieszonej degradacji. Biorąc pod uwagę całkowity koszt posiadania przez 10–15 lat, akumulatory LiFePO4 okazują się zazwyczaj tańszym rozwiązaniem, mimo wyższej ceny zakupu. Akumulatory AGM: 500–1500 cykli, sprawność 80–85%, niski koszt zakupu, wymagają wymiany co 2–4 lata Akumulatory żelowe: podobne parametry do AGM, nieco lepsza odporność na głębokie rozładowanie, nadal znacznie gorsze niż LiFePO4 Akumulatory LiFePO4: 6000–10 000 cykli, sprawność 90–95%, wyższy koszt zakupu, żywotność 15–20 lat bez wymiany Alternatywne technologie – rozwiązania przyszłości Rynek magazynów energii dynamicznie się rozwija, a obok sprawdzonej technologii LiFePO4 pojawiają się innowacyjne rozwiązania, które w perspektywie kilku–kilkunastu lat mogą zyskać na popularności. Akumulatory przepływowe (flow batteries) to technologia oferująca imponującą żywotność sięgającą 20 000 cykli – znacznie powyżej możliwości LiFePO4. Działają na zasadzie cyrkulacji ciekłego elektrolitu między dwoma zbiornikami, co pozwala na niezależne skalowanie mocy i pojemności systemu. Ich wadą jest jednak wysoki koszt i duże gabaryty, które na razie ograniczają zastosowanie głównie do instalacji przemysłowych i komercyjnych. Innym kierunkiem rozwoju jest magazynowanie energii w formie wodoru. Nadwyżki energii elektrycznej z fotowoltaiki mogą być wykorzystywane do elektrolizy wody i produkcji wodoru, który następnie magazynowany jest w zbiornikach i w razie potrzeby przekształcany z powrotem w energię elektryczną za pomocą ogniwa paliwowego. Technologia ta oferuje praktycznie nieograniczony czas magazynowania energii i może rozwiązać problem sezonowości produkcji fotowoltaicznej. Jednak aktualnie jej sprawność jest niższa niż LiFePO4, a koszty instalacji – znacznie wyższe. To rozwiązanie, które warto śledzić, ale na decyzję o jego wdrożeniu w domowej instalacji warto jeszcze poczekać. Jaki wybrać magazyn energii do fotowoltaiki 10 kW – koszty i eksploatacja Decyzja o zakupie magazynu energii to nie tylko kwestia techniczna, ale przede wszystkim finansowa. Zanim zdecydujesz się na konkretny model, warto dokładnie przeanalizować wszystkie składowe kosztów – zarówno te jednorazowe, związane z zakupem i montażem, jak i te eksploatacyjne, wynikające ze strat energetycznych w trakcie codziennego użytkowania. Dobra wiadomość jest taka, że dostępne programy dofinansowania mogą znacząco obniżyć barierę wejścia i przyspieszyć zwrot z inwestycji. Ceny magazynów energii – ile kosztuje magazyn 10 kWh? Zastanawiając się, jaki wybrać magazyn energii do fotowoltaiki 10 kW, należy w pierwszej kolejności zmierzyć się z realiami cenowymi rynku. Cena magazynu energii o pojemności 10 kWh wynosi obecnie od około 7 000 zł do 20 000 zł za samo urządzenie, jednak całkowity koszt inwestycji jest wyższy. Do zakupu sprzętu należy doliczyć montaż, który kosztuje od 2 500 do 6 000 zł, choć w przypadku dużej odległości między baterią a falownikiem lub konieczności prowadzenia dodatkowego okablowania kwota ta może wzrosnąć. W efekcie łączny koszt kompletnej instalacji magazynu 10 kWh zamyka się w przedziale 30 000–40 000 zł. Dla porównania – magazyn o pojemności 5 kWh to wydatek rzędu 15 000–20 000 zł, natomiast za magazyn 20 kWh zapłacisz od 50 000 do 70 000 zł. Cena rośnie proporcjonalnie do pojemności, dlatego precyzyjne dopasowanie pojemności do rzeczywistych potrzeb ma bezpośrednie przełożenie na opłacalność całego przedsięwzięcia. Średnia cena za 1 kWh pojemności – jak porównywać oferty? Porównując oferty różnych producentów, warto posługiwać się wskaźnikiem kosztu jednostkowego. Średnia cena za 1 kWh pojemności użytkowej magazynu energii wynosi około 1 493 zł brutto – to przydatny punkt odniesienia, który pozwala ocenić, czy dana oferta mieści się w rynkowych normach. Istotnym aspektem finansowym jest również kwestia podatku VAT. Przy montażu magazynu energii w budynku mieszkalnym stawka VAT spada z 23% do 8%, co stanowi realną oszczędność i powinno być uwzględnione w kalkulacjach porównawczych. Warto zadbać o to, by instalacja była realizowana przez certyfikowanego wykonawcę, który prawidłowo zastosuje obniżoną stawkę podatkową – nieprawidłowe rozliczenie może skutkować koniecznością dopłaty różnicy w VAT. Koszt magazynowania energii – ile naprawdę kosztuje każda kWh? Koszty eksploatacji magazynu energii najlepiej wyrazić poprzez koszt jednostkowy magazynowanej energii. W zależności od producenta, gwarantowanej wydajności i liczby cykli, koszt magazynowania 1 kWh energii waha się od 0,21 zł do 0,85 zł. Tak duże rozpiętość wynika z różnic w żywotności baterii, deklarowanej liczbie cykli oraz gwarancjach producenta dotyczących zachowania pojemności w czasie. Magazyny z technologią LiFePO4, oferujące 6 000–10 000 cykli, charakteryzują się niższym kosztem jednostkowym niż tańsze w zakupie akumulatory AGM czy żelowe, których żywotność jest kilkukrotnie krótsza. Przy wyborze urządzenia warto zatem patrzeć nie tylko na cenę magazynu w momencie zakupu, ale na całkowity koszt posiadania rozłożony na lata eksploatacji. Straty energetyczne podczas cyklu ładowania i rozładowania Każdy magazyn energii generuje straty wynikające z fizycznych właściwości procesu konwersji energii elektrycznej. Podczas jednego cyklu ładowania i rozładowania tracone jest od 15% do 20% energii, co oznacza, że ze sprawności magazynu można efektywnie odzyskać jedynie 80–85% zmagazynowanej energii. W praktyce przekłada się to na konkretne liczby – jeśli do magazynu trafi 10 kWh, do dyspozycji pozostanie 8–8,5 kWh energii użytkowej. W skali roku, przy codziennym cyklu pracy, straty te mogą sięgać kilkuset kilowatogodzin. Dlatego tak ważne jest, aby przy kalkulacji opłacalności inwestycji uwzględniać rzeczywistą sprawność urządzenia, a nie jedynie jego nominalną pojemność. Różnica między magazynem osiągającym 87,9% a 97,1% sprawności, którą szczegółowo omawiamy w sekcji poświęconej parametrom technicznym, ma realne znaczenie dla rachunku ekonomicznego. Dofinansowania i programy dotacyjne – jak obniżyć koszt zakupu? Wysoki koszt zakupu magazynu energii może być istotnie zmniejszony dzięki dostępnym programom wsparcia. Program „Mój Prąd" 6.0 oferował dofinansowanie do magazynu energii w wysokości 16 000 zł, co przy całkowitym koszcie inwestycji rzędu 30 000–40 000 zł oznaczało pokrycie nawet 40–50% wydatków. Poza programami krajowymi warto śledzić także dotacje unijne, które w ramach różnych instrumentów finansowych mogą pokryć nawet 50% kosztów zakupu i montażu magazynu energii. Należy jednak pamiętać, że warunki programów dotacyjnych często wymagają spełnienia określonych kryteriów technicznych – na przykład minimalna pojemność magazynu w programie „Mój Prąd" wynosiła 2 kWh, a sama bateria musiała być zintegrowana z instalacją fotowoltaiczną. Przed złożeniem wniosku warto dokładnie zapoznać się z aktualnymi wymaganiami, ponieważ warunki programów zmieniają się z każdą kolejną edycją. Skorzystanie z dofinansowania to jeden z najskuteczniejszych sposobów na skrócenie czasu zwrotu inwestycji, który bez wsparcia często przekracza 10 lat. Jaki wybrać magazyn energii do fotowoltaiki 10 kW – opłacalność inwestycji Decyzja o zakupie magazynu energii to nie tylko kwestia techniczna, ale przede wszystkim finansowa. Zastanawiając się, jaki wybrać magazyn energii do fotowoltaiki 10 kW, warto dokładnie przeanalizować potencjalne oszczędności, czas zwrotu inwestycji oraz czynniki, które wpływają na długoterminową rentowność całego systemu. Opłacalność magazynu zależy od wielu zmiennych – od cen energii elektrycznej, przez profil zużycia, aż po sezonowość produkcji fotowoltaicznej i nieuniknioną degradację pojemności akumulatora. Potencjalne oszczędności – ile można realnie zaoszczędzić? Oszczędności energii wynikające z posiadania magazynu są jak najbardziej realne i mierzalne. Przy aktualnej cenie 1,07 zł za 1 kWh (stan na lipiec 2025) i codziennym zużyciu 10 kWh z magazynu zamiast z sieci, można zaoszczędzić około 10,70 zł dziennie, co w skali roku daje około 3905 zł. To znacząca kwota, która realnie wpływa na domowy budżet, zwłaszcza w obliczu rosnących cen energii elektrycznej. Warto jednak podkreślić, że powyższy scenariusz zakłada optymalne warunki – pełne naładowanie magazynu każdego dnia i zużycie całej zgromadzonej energii. W praktyce liczba ta może być niższa, szczególnie w miesiącach zimowych, gdy produkcja fotowoltaiczna jest ograniczona. Mimo to, nawet przy bardziej zachowawczych założeniach, oszczędności energii rzędu 2000–3000 zł rocznie są osiągalne dla przeciętnego polskiego gospodarstwa domowego korzystającego z instalacji 10 kW. Czas zwrotu inwestycji – czy warto czekać ponad dekadę? Czas zwrotu inwestycji w magazyn energii dla instalacji 10 kW wynosi zazwyczaj ponad 10 lat, co w obecnych warunkach rynkowych stanowi istotne wyzwanie. Przy koszcie zakupu i montażu na poziomie 30 000–40 000 zł oraz rocznych oszczędnościach rzędu 3000–4000 zł, prosty okres zwrotu kształtuje się na poziomie 8–13 lat. Należy przy tym pamiętać, że teoretyczna żywotność akumulatorów LiFePO4 wynosi 15–20 lat, więc inwestycja ma szansę się zwrócić przed końcem eksploatacji urządzenia. Sytuację znacząco poprawiają dostępne programy dotacyjne. Program „Mój Prąd" w edycji 6.0 oferował dofinansowanie do 16 000 zł na magazyn energii, a dotacje unijne mogą pokryć nawet 50% kosztów zakupu i montażu. Przy skorzystaniu z maksymalnego dofinansowania czas zwrotu inwestycji może skrócić się nawet o połowę, co czyni zakup magazynu znacznie bardziej atrakcyjnym ekonomicznie. Warto śledzić aktualne programy wsparcia i składać wnioski przed ich wyczerpaniem. Zwiększenie autokonsumpcji – klucz do rentowności Jednym z najważniejszych argumentów przemawiających za zakupem magazynu energii jest możliwość zwiększenia autokonsumpcji z poziomu zaledwie 20% nawet do 50% lub więcej. W systemie net-billing, który obowiązuje nowych prosumentów, energia oddawana do sieci jest rozliczana po cenach hurtowych – znacznie niższych niż ceny detaliczne. Oznacza to, że każda kilowatogodzina zużyta bezpośrednio z własnej instalacji jest bardziej wartościowa niż ta sprzedana do sieci. Magazyn energii pozwala przechwycić nadwyżki produkowane w ciągu dnia i zużyć je wieczorem lub w nocy, gdy panele nie pracują. To szczególnie istotne, biorąc pod uwagę, że 70–80% zużycia energii w polskich gospodarstwach domowych przypada na godziny wieczorne i nocne. Bez magazynu ta energia musiałaby być pobierana z sieci po cenach detalicznych. Wzrost autokonsumpcji bezpośrednio przekłada się na rentowność całej instalacji fotowoltaicznej. Sezonowość produkcji fotowoltaicznej a efektywność magazynu Sezonowość produkcji fotowoltaicznej to jeden z kluczowych czynników wpływających na realną opłacalność magazynu energii. Latem instalacja 10 kW może produkować 60–70 kWh dziennie, co wielokrotnie przekracza pojemność nawet największych domowych magazynów. W takich warunkach magazyn ładuje się błyskawicznie, a nadwyżki i tak trafiają do sieci. Efektywność magazynu jest wtedy wysoka, ale ograniczona jego pojemnością. Zimą sytuacja wygląda zupełnie inaczej – produkcja fotowoltaiczna drastycznie spada, nierzadko do zaledwie kilku kilowatogodzin dziennie. W takich warunkach magazyn może nie napełniać się w pełni, co ogranicza jego użyteczność jako bufora energii. Efektywność magazynu jest więc wyraźnie sezonowa – najwyższa wiosną i jesienią, gdy produkcja i zużycie są lepiej zbilansowane, a słońce świeci wystarczająco długo, by naładować akumulator bez generowania dużych nadwyżek. Degradacja pojemności – co się dzieje z magazynem po latach? Każdy akumulator z biegiem czasu traci część swojej pojemności – to nieunikniony proces elektrochemiczny. W przypadku magazynów LiFePO4 degradacja pojemności wynosi przeciętnie 3–5% rocznie. W praktyce oznacza to, że po 5 latach eksploatacji magazyn 10 kWh może mieć dostępną pojemność na poziomie 7,5–8,5 kWh, a po 10 latach – nawet 5–7 kWh. Warto wiedzieć, że większość producentów w warunkach gwarancji dopuszcza spadek pojemności nominalnej do 60% po 10 latach użytkowania. Degradacja pojemności bezpośrednio wpływa na oszczędności energii generowane przez system – z każdym rokiem magazyn może przechowywać nieco mniej energii, co przekłada się na niższe korzyści finansowe. Przy planowaniu opłacalności inwestycji warto uwzględnić ten czynnik i przyjąć zachowawcze założenia co do długoterminowej wydajności systemu. Dobrą wiadomością jest to, że przy odpowiedniej głębokości rozładowania (DOD) i unikaniu ekstremalnych temperatur, degradację można skutecznie spowolnić, wydłużając tym samym rzeczywisty czas zwrotu inwestycji i poprawiając jej rentowność. Jaki wybrać magazyn energii do fotowoltaiki 10 kW – parametry techniczne Decydując się na zakup magazynu energii do fotowoltaiki 10 kW, warto przyjrzeć się nie tylko pojemności czy cenie, ale przede wszystkim szczegółowym parametrom technicznym, które w praktyce decydują o efektywności i trwałości całego systemu. To właśnie te liczby – sprawność, czas reakcji, pobór mocy w czuwaniu czy głębokość rozładowania – przekładają się bezpośrednio na realne koszty eksploatacji i komfort użytkowania. Poniżej omawiamy kluczowe wskaźniki, na które powinieneś zwrócić uwagę przed podjęciem ostatecznej decyzji. Sprawność rzeczywista magazynu Jednym z najważniejszych parametrów technicznych, który często jest pomijany przez kupujących, jest rzeczywista sprawność magazynu energii. W testach laboratoryjnych różnych modeli dostępnych na rynku sprawność waha się od zaledwie 87,9% do imponujących 97,1%. Różnica może wydawać się niewielka, ale w skali roku ma ona ogromne znaczenie finansowe. Jeśli codziennie magazynujesz i pobierasz 10 kWh energii, magazyn o sprawności 88% powoduje stratę 1,2 kWh dziennie, podczas gdy model o sprawności 97% traci jedynie 0,3 kWh. W skali roku ta różnica wynosi niemal 330 kWh – czyli kwotę rzędu kilkuset złotych przy obecnych cenach energii. Sprawność systemu to pojęcie złożone – obejmuje zarówno straty podczas ładowania, jak i rozładowania akumulatora, a także straty wynikające z pracy elektroniki zarządzającej. Magazyny oparte na technologii LiFePO4 osiągają całkowitą sprawność na poziomie 90–95%, co czyni je liderami wśród dostępnych rozwiązań. Przy wyborze konkretnego modelu warto poszukać niezależnych testów i raportów, a nie opierać się wyłącznie na danych producenta, które nierzadko są mierzone w optymalnych, laboratoryjnych warunkach. Realna sprawność w warunkach domowych może być nieco niższa, zwłaszcza przy częstym ładowaniu i rozładowaniu w różnych temperaturach otoczenia. Czas reakcji baterii Parametrem, który rzadko pojawia się w materiałach marketingowych, a ma istotne znaczenie dla komfortu użytkowania, jest czas reakcji magazynu energii. W praktyce oznacza on, jak szybko system jest w stanie dostarczyć energię w odpowiedzi na zmieniające się zapotrzebowanie w domu. Testowane modele różnią się pod tym względem drastycznie – czas reakcji waha się od zaledwie 0,2 sekundy do aż 13,7 sekundy. Dla większości codziennych zastosowań różnica ta nie jest odczuwalna, jednak przy pracy jako zasilanie awaryjne (backup) szybki czas reakcji jest kluczowy – im krótszy, tym mniejsze ryzyko, że wrażliwe urządzenia elektroniczne, takie jak komputery czy sprzęt RTV, zareagują na chwilową przerwę w zasilaniu. Warto wiedzieć, że magazyny z czasem reakcji poniżej 20 milisekund są klasyfikowane jako systemy UPS klasy online i mogą zastąpić tradycyjne zasilacze awaryjne. Jeśli zależy Ci na pełnej ochronie urządzeń domowych podczas awarii sieci, czas reakcji poniżej 1 sekundy powinien być traktowany jako minimalne kryterium wyboru. Modele z czasem reakcji przekraczającym kilka sekund nadają się głównie do optymalizacji autokonsumpcji, a nie do pełnienia funkcji awaryjnego źródła zasilania dla sprzętu wrażliwego na przerwy w dostawie prądu. Pobór mocy w stanie czuwania Aspektem, który łatwo przeoczyć przy porównywaniu ofert, jest pobór mocy przez magazyn w stanie czuwania. Każdy system magazynowania energii, nawet gdy nie ładuje ani nie oddaje energii, zużywa pewną ilość prądu na podtrzymanie pracy elektroniki zarządzającej, komunikacji i wyświetlaczy. W zależności od modelu pobór ten wynosi od zaledwie 4 W do aż 64 W – a ta różnica w skali roku przekłada się na zużycie od 11,7 kWh do 186 kWh energii wyłącznie na „podtrzymanie życia" urządzenia. Przy obecnych cenach energii elektrycznej roczny koszt czuwania magazynu zużywającego 64 W wynosi kilkadziesiąt złotych rocznie – co przez 15 lat eksploatacji daje łącznie ponad 1000 zł strat. To argument za tym, by przy wyborze magazynu zwrócić uwagę na ten parametr, szczególnie jeśli instalacja ma pracować przez cały rok, również zimą, gdy produkcja fotowoltaiczna jest znacznie ograniczona. Modele o niskim poborze mocy w trybie czuwania (poniżej 10 W) są zdecydowanie bardziej ekonomiczne w długoterminowej eksploatacji i lepiej sprawdzają się w systemach nastawionych na maksymalizację autokonsumpcji. Głębokość rozładowania (DOD) Głębokość rozładowania, oznaczana skrótem DOD (Depth of Discharge), to parametr określający, jaki procent pojemności nominalnej magazynu można bezpiecznie wykorzystać w jednym cyklu. Producenci nowoczesnych magazynów LiFePO4 często deklarują DOD na poziomie 80–100%, jednak dla maksymalnej żywotności baterii zaleca się ograniczenie głębokości rozładowania do około 60%. Każde zwiększenie DOD powyżej tego poziomu skraca żywotność akumulatora, ponieważ głębokie cykle powodują szybszą degradację chemiczną ogniw. W praktyce oznacza to, że jeśli posiadasz magazyn o pojemności 10 kWh i regularnie rozładowujesz go do 20% stanu naładowania (czyli DOD 80%), możesz oczekiwać wyraźnie krótszej żywotności niż deklarowana przez producenta. Optymalna strategia zarządzania magazynem zakłada utrzymywanie stanu naładowania w przedziale 20–80%, co wydłuża liczbę cykli i obniża koszty eksploatacji. Nowoczesne systemy zarządzania energią (BMS) automatycznie pilnują tych parametrów, chroniąc baterię przed nadmiernym rozładowaniem, jednak warto wiedzieć, że ograniczenie DOD wiąże się z efektywnie mniejszą dostępną pojemnością użytkową niż ta zapisana w specyfikacji technicznej urządzenia. Liczba cykli ładowania Liczba cykli ładowania to jeden z kluczowych wskaźników trwałości magazynu energii i bezpośrednio przekłada się na całkowity koszt posiadania urządzenia. Producenci renomowanych magazynów deklarują od 6000 do 10 000 cykli ładowania i rozładowania, przy zachowaniu odpowiedniej głębokości rozładowania. Przy założeniu, że magazyn wykonuje dwa pełne cykle dziennie – co jest typowym scenariuszem dla domu z aktywną instalacją fotowoltaiczną – oznacza to żywotność na poziomie od 11 do nawet 14 lat. Warto jednak pamiętać, że liczba cykli podawana przez producenta jest zazwyczaj mierzona w kontrolowanych warunkach laboratoryjnych, przy stałej temperaturze i określonej głębokości rozładowania. W rzeczywistych warunkach eksploatacji – przy zmiennych temperaturach, nieregularnych cyklach ładowania i rozładowania – rzeczywista żywotność może się różnić od deklarowanej. Gwarancje producentów zazwyczaj dopuszczają spadek pojemności do 60–70% wartości nominalnej po upływie okresu gwarancyjnego, co oznacza, że po 10 latach magazyn 10 kWh może dysponować efektywną pojemnością zaledwie 6–7 kWh. Dlatego przy wyborze magazynu energii do fotowoltaiki 10 kW warto zestawić ze sobą nie tylko deklarowaną liczbę cykli, ale też warunki gwarancji i dopuszczalną degradację pojemności – to razem daje pełny obraz tego, czego możesz oczekiwać od urządzenia w długim horyzoncie czasowym. Jaki wybrać magazyn energii do fotowoltaiki 10 kW – kompatybilność i integracja Decydując się na zakup magazynu energii do instalacji fotowoltaicznej o mocy 10 kW, nie można skupiać się wyłącznie na pojemności czy cenie urządzenia. Kluczowym, a często pomijanym aspektem jest kompatybilność magazynu z pozostałymi elementami systemu – przede wszystkim z falownikiem. Nieodpowiednio dobrana integracja systemu może prowadzić nie tylko do obniżenia wydajności całej instalacji, ale nawet do utraty gwarancji producenta. Warto zatem przed zakupem dokładnie przeanalizować, jak poszczególne elementy będą ze sobą współpracować. Wymagany falownik hybrydowy – fundament współpracy z magazynem Magazyn energii nie działa jako samodzielne urządzenie – musi stale komunikować się z falownikiem, który zarządza przepływem energii między panelami fotowoltaicznymi, baterią a siecią domową. Do poprawnej współpracy z magazynem niezbędny jest falownik hybrydowy, który w odróżnieniu od standardowych falowników sieciowych posiada dedykowany port do podłączenia akumulatora oraz zaawansowane algorytmy zarządzania energią. Brak kompatybilności między magazynem a falownikiem to poważny problem – wielu producentów wprost zastrzega w warunkach gwarancji, że podłączenie baterii do nieautoryzowanego falownika skutkuje natychmiastowym unieważnieniem gwarancji. Przed zakupem należy więc bezwzględnie zweryfikować, czy wybrany magazyn figuruje na liście urządzeń kompatybilnych z posiadanym lub planowanym falownikiem. Możliwość podłączenia do istniejącej instalacji fotowoltaicznej Wielu właścicieli instalacji fotowoltaicznych zastanawia się, czy mogą doposażyć swój obecny system o magazyn energii bez konieczności wymiany wszystkich komponentów. Odpowiedź brzmi: tak – ale pod warunkiem wymiany falownika na model hybrydowy. Jeśli w istniejącej instalacji pracuje standardowy falownik sieciowy (on-grid), konieczna będzie jego wymiana lub uzupełnienie systemu o dodatkowy inwerter hybrydowy. To rozwiązanie, choć wiąże się z dodatkowymi kosztami, pozwala na modernizację bez wymiany paneli fotowoltaicznych czy okablowania. Warto jednak pamiętać, że taka modernizacja powinna być przeprowadzona przez certyfikowanego instalatora, który dobierze odpowiedni falownik hybrydowy kompatybilny zarówno z istniejącymi panelami, jak i nowym magazynem energii. Gotowe zestawy fotowoltaiczne z magazynem – synergia komponentów Alternatywą dla samodzielnego doboru poszczególnych elementów są gotowe zestawy fotowoltaiczne zawierające w komplecie panele, falownik hybrydowy i magazyn energii. Takie rozwiązanie ma jedną fundamentalną zaletę – wszystkie komponenty zostały zaprojektowane i przetestowane do wspólnej pracy, co gwarantuje optymalną wydajność całego systemu. Producenci gotowych zestawów często oferują uproszczone procedury serwisowe i jednolitą gwarancję na cały system, co znacząco ułatwia ewentualne reklamacje. Zestawy te eliminują ryzyko błędnego doboru komponentów i są szczególnie polecane osobom, które dopiero zaczynają przygodę z fotowoltaiką lub nie chcą poświęcać czasu na analizę technicznej kompatybilności urządzeń różnych producentów. Dla instalacji 10 kW dostępne są kompleksowe pakiety obejmujące magazyny o pojemności 10–15 kWh, idealnie wpisujące się w zalecane proporcje doboru pojemności. Możliwość rozbudowy magazynu – elastyczność na przyszłość Potrzeby energetyczne gospodarstwa domowego mogą z czasem rosnąć – pojawia się samochód elektryczny, pompa ciepła lub dodatkowe urządzenia. Dlatego warto już na etapie zakupu sprawdzić, czy wybrany system magazynowania energii umożliwia późniejszą rozbudowę. Niektóre nowoczesne systemy pozwalają na połączenie równoległe 3–4 modułów bateryjnych, zwiększając łączną pojemność nawet do 44 kWh. To ogromna zaleta, ponieważ pozwala na stopniowe inwestowanie – zacząć od magazynu 10 kWh i dokupić kolejne moduły w miarę potrzeb i możliwości finansowych. Należy jednak zwrócić uwagę na ważny szczegół: część producentów ogranicza możliwość rozbudowy wyłącznie do określonego okresu od uruchomienia systemu, np. do 2 lat od instalacji. Po upływie tego terminu dokupienie kolejnych modułów może być niemożliwe lub wymagać wymiany całego systemu zarządzania baterią. Inteligentne systemy zarządzania energią – AI i IoT w służbie oszczędności Współczesne magazyny energii to nie tylko zbiorniki na prąd – to zaawansowane systemy zarządzania energią, wyposażone w algorytmy sztucznej inteligencji i technologię IoT. Inteligentne systemy EMS (Energy Management System) analizują historyczne dane o zużyciu energii w gospodarstwie domowym, prognozę pogody i aktualne taryfy energetyczne, aby w czasie rzeczywistym optymalizować przepływ energii między panelami, baterią, siecią i odbiornikami domowymi. Dzięki temu system może np. samodzielnie zdecydować, że opłaca się naładować magazyn z sieci w nocy przy niskiej taryfie G12, aby rozładować go w godzinach szczytowego zużycia energii. Integracja z inteligentnymi licznikami i systemami smart home pozwala na jeszcze głębszą optymalizację – automatyczne uruchamianie pralki, zmywarki czy ładowarki do samochodu elektrycznego dokładnie wtedy, gdy energia jest najtańsza lub gdy panele produkują nadwyżki. To podejście znacząco zwiększa autokonsumpcję i skraca czas zwrotu z inwestycji w cały system fotowoltaiczny z magazynem energii. Podsumowanie Wybór magazynu energii do instalacji fotowoltaicznej o mocy 10 kW to ważna decyzja, która wymaga uwzględnienia pojemności dostosowanej do rzeczywistego zużycia energii – optymalnie 10-15 kWh. Technologia LiFePO4 wyróżnia się długą żywotnością, wysoką sprawnością i bezpieczeństwem użytkowania. Choć koszt inwestycji może sięgać nawet 40 000 zł, dofinansowania pozwalają obniżyć wydatki nawet o połowę. Magazyn energii zwiększa autokonsumpcję, zapewnia niezależność energetyczną oraz komfort zasilania awaryjnego. Przed zakupem warto wykonać profesjonalny audyt energetyczny i dokładnie przeanalizować warunki gwarancji oraz możliwość rozbudowy systemu. Jeśli planujesz taką inwestycję, zacznij od analizy swojego zużycia prądu i skonsultuj się z ekspertami. Firma Soltech Energy oferuje kompleksowe wsparcie – od audytu, przez dobór optymalnego magazynu, aż po instalację i serwis. Skorzystaj z aktualnych programów dofinansowań i postaw na jakość oraz bezpieczeństwo. Odwiedź www.soltechenergy.pl i zainwestuj w przyszłość swojej niezależności energetycznej już dziś!

Wyłączanie się falownika Sofar w pełni słonecznego dnia to częsty i uciążliwy problem dla wielu użytkowników instalacji fotowoltaicznych. Komunikaty o błędach napięcia oraz spadek produkcji energii mogą znacznie obniżyć korzyści płynące z inwestycji w OZE. Przyczyną najczęściej są przeciążenia lokalnej sieci transformatorowej, nieprawidłowe ustawienia falownika lub błędy w konfiguracji systemu. W Polsce falowniki muszą pracować w określonym zakresie napięcia, a jego przekroczenie skutkuje automatycznym wyłączeniem urządzenia, które ma chronić zarówno sieć, jak i sprzęt. Aby przywrócić stabilną pracę falownika Sofar, niezbędne jest dokładne zdiagnozowanie problemu, dostosowanie parametrów do norm PN-IEC 60038 oraz wdrożenie legalnych rozwiązań technicznych, gwarantujących bezpieczeństwo i efektywność instalacji. Jak podnieść napięcie na falowniku Sofar – diagnostyka problemów z napięciem Zanim przystąpisz do jakichkolwiek modyfikacji ustawień falownika Sofar, kluczowe jest dokładne zdiagnozowanie źródła problemu z napięciem. Diagnostyka napięcia to fundament skutecznego działania – bez niej ryzykujesz wprowadzenie zmian, które nie rozwiążą problemu, a mogą nawet pogorszyć sytuację. Pytanie „jak podnieść napięcie na falowniku Sofar" pojawia się najczęściej wtedy, gdy instalacja fotowoltaiczna przestaje pracować z pełną wydajnością lub regularnie się wyłącza. W tej sekcji omówimy, jak rozpoznać objawy nieprawidłowego napięcia, jak odróżnić problemy po stronie DC od problemów po stronie AC oraz jak wykorzystać dostępne narzędzia do precyzyjnej analizy błędów falownika. Identyfikacja objawów nieprawidłowego napięcia – częste wyłączenia, błędy USB Error, OVP Fault i Grid Fault, spadek wydajności oraz praca w trybie ograniczonej mocy Pierwszym krokiem w diagnostyce jest uważna obserwacja zachowania falownika i identyfikacja konkretnych objawów. Analiza błędów falownika pozwala szybko zawęzić pole poszukiwań i skupić się na właściwej przyczynie problemu. Falowniki Sofar wyposażone są w system kodów błędów, który – jeśli umiesz go odczytać – dostarcza bezcennych informacji o stanie instalacji. Do najczęstszych objawów problemów z napięciem należą: Częste, nieoczekiwane wyłączenia falownika – szczególnie w godzinach południowych, gdy produkcja energii jest najwyższa, a napięcie w sieci osiąga swoje maksimum. Błąd OVP Fault (Over Voltage Protection) – sygnalizuje przekroczenie dopuszczalnego progu napięcia, zazwyczaj 253 V po stronie AC. Falownik wyłącza się w ramach ochrony, co jest działaniem prawidłowym z punktu widzenia bezpieczeństwa, ale niepożądanym z perspektywy użytkownika. Błąd Grid Fault – wskazuje na problemy z parametrami sieci elektroenergetycznej, w tym z napięciem lub częstotliwością wykraczającymi poza dopuszczalne normy. Błąd USB Error – może pojawić się jako konsekwencja próby ręcznego podniesienia napięcia bezpieczeństwa bez odpowiednich narzędzi lub procedur, co wskazuje na ograniczenia systemowe urządzenia. Spadek wydajności instalacji – zauważalny na wykresach produkcji jako charakterystyczne „ścięcie" krzywej w godzinach szczytowych, mimo dobrego nasłonecznienia. Praca w trybie ograniczonej mocy – falownik kontynuuje pracę, ale redukuje moc wyjściową, aby utrzymać napięcie w dopuszczalnych granicach. Warto pamiętać, że po każdej zmianie ustawień napięcia zalecane jest monitorowanie napięcia wyjściowego w zakresie 230–253 V, prądu roboczego, temperatury falownika, częstotliwości pracy oraz właśnie błędów systemowych takich jak OVP Fault i Grid Fault. Jeśli te błędy pojawiają się regularnie przed jakimikolwiek modyfikacjami – masz już pierwszy ważny sygnał diagnostyczny. Rozróżnienie problemów z napięciem DC i AC – analiza napięcia startowego paneli (160–200 V) oraz napięcia sieciowego przekraczającego 253 V w godzinach szczytowej produkcji Jednym z najważniejszych etapów diagnostyki jest precyzyjne określenie, czy problem leży po stronie prądu stałego (DC) – czyli ze stringów paneli fotowoltaicznych – czy po stronie prądu zmiennego (AC) – czyli w sieci elektroenergetycznej. Oba rodzaje problemów wymagają zupełnie innych rozwiązań, dlatego ich rozróżnienie ma fundamentalne znaczenie dla skuteczności dalszych działań. Problemy po stronie DC związane są najczęściej z niewystarczającym napięciem generowanym przez string paneli. Falowniki Sofar posiadają próg napięcia startowego wynoszący zazwyczaj od 160 do 200 V – poniżej tej wartości urządzenie nie uruchomi się lub przerwie pracę. Taka sytuacja może wystąpić rano i wieczorem, przy zachmurzeniu lub gdy string składa się ze zbyt małej liczby paneli. Co istotne, tego progu nie można zmienić w ustawieniach oprogramowania – jest to ograniczenie sprzętowe. Jeśli zatem falownik nie uruchamia się w warunkach, w których powinien, przyczyną może być zbyt niskie napięcie DC ze stringa. Problemy po stronie AC to z kolei najczęstszy powód, dla którego użytkownicy szukają odpowiedzi na pytanie jak podnieść napięcie na falowniku Sofar. Napięcie w sieci elektroenergetycznej, szczególnie na obszarach o dużym zagęszczeniu mikroinstalacji, może przekraczać dopuszczalny próg 253 V w godzinach szczytowej produkcji energii. Dzieje się tak, ponieważ wiele instalacji PV jednocześnie oddaje energię do sieci, powodując wzrost napięcia powyżej normy. W takiej sytuacji falownik wyłącza się w ramach ochrony – i jest to zachowanie zgodne z przepisami, choć frustrujące dla właściciela instalacji. Jak odróżnić te dwa scenariusze? Kluczowe są odpowiedzi na pytania: O jakiej porze dnia pojawiają się problemy? Czy wyłączenia zdarzają się tylko w słoneczne dni, gdy wiele instalacji PV pracuje jednocześnie? Czy falownik nie uruchamia się rano, mimo że już świeci słońce? Odpowiedzi na te pytania wskazują na właściwy kierunek diagnostyki. Wykorzystanie aplikacji SolarMAN i SofarView do monitorowania parametrów – analiza wykresów napięcia DC ze stringów oraz napięcia AC z sieci w celu precyzyjnego określenia źródła problemu Nowoczesne falowniki Sofar oferują zaawansowane możliwości monitorowania parametrów pracy, które są nieocenione w procesie diagnostyki. Aplikacja SofarView oraz portal producenta umożliwiają zdalny nadzór nad falownikiem, co jest zalecanym podejściem do monitorowania napięcia i szybkiego wykrywania problemów. Podobną funkcjonalność oferuje aplikacja SolarMAN, popularna wśród użytkowników polskich instalacji fotowoltaicznych. Korzystając z tych narzędzi do monitorowania parametrów, zwróć szczególną uwagę na: Wykresy napięcia DC ze stringów – pozwalają ocenić, czy napięcie generowane przez panele jest wystarczające do uruchomienia i stabilnej pracy falownika. Szukaj momentów, w których napięcie spada poniżej progu startowego 160–200 V. Wykresy napięcia AC z sieci – kluczowe dla identyfikacji problemu z wysokim napięciem sieciowym. Jeśli widzisz regularne wzrosty powyżej 253 V w godzinach 10:00–15:00, masz niemal pewność, że to sieć jest źródłem problemu. Logi błędów z kodami OVP Fault, Grid Fault lub USB Error – zapisane zdarzenia z dokładnymi znacznikami czasu pozwalają skorelować wyłączenia z konkretnymi wartościami napięcia. Dane o produkcji energii – charakterystyczne „wycięcia" w krzywej produkcji w godzinach szczytowych to wyraźny sygnał, że falownik wyłącza się lub ogranicza moc z powodu wysokiego napięcia AC. Analiza tych danych przez kilka dni – szczególnie w słoneczne dni letnie – dostarcza obiektywnego obrazu sytuacji. Zrzuty ekranu z aplikacji stanowią również cenny materiał dowodowy w ewentualnych kontaktach z Operatorem Sieci Dystrybucyjnej, o czym więcej w dalszej części artykułu. Weryfikacja lokalnych warunków sieciowych – sprawdzenie zagęszczenia instalacji PV w okolicy, stanu transformatora oraz jakości wewnętrznej instalacji elektrycznej budynku Diagnostyka napięcia nie powinna kończyć się na analizie danych z aplikacji. Równie ważna jest weryfikacja lokalnych warunków sieciowych, które mają bezpośredni wpływ na napięcie w punkcie przyłączenia Twojej instalacji. Problemy z napięciem w systemach fotowoltaicznych z falownikami Sofar są szczególnie częste na obszarach o dużym zagęszczeniu mikroinstalacji – i jest to zjawisko nasilające się z roku na rok wraz z rosnącą popularnością fotowoltaiki w Polsce. Co warto sprawdzić w ramach weryfikacji lokalnych warunków? Zagęszczenie instalacji PV w okolicy – jeśli w Twojej okolicy w ostatnich latach przybyło wiele instalacji fotowoltaicznych, transformator zasilający Twoją ulicę może być regularnie przeciążony w godzinach szczytowej produkcji. Możesz to sprawdzić, rozmawiając z sąsiadami lub korzystając z publicznie dostępnych danych operatora sieci. Stan transformatora – przeciążenie transformatora przez zbyt wiele podłączonych instalacji PV powoduje podwyższenie napięcia w sieci. Jest to jeden z najczęstszych powodów, dla których napięcie przekracza 253 V w godzinach 10:00–15:00 w słoneczne dni. Jakość wewnętrznej instalacji elektrycznej budynku – stare lub źle wykonane instalacje wewnętrzne mogą powodować dodatkowe spadki lub wzrosty napięcia. Warto zlecić przegląd instalacji elektrycznej, szczególnie jeśli budynek ma kilkadziesiąt lat. Zbyt cienkie przewody lub złe połączenia mogą generować napięcie wyższe w punkcie pomiaru falownika niż wynikałoby to z warunków sieciowych. Odległość od transformatora – im dalej od transformatora, tym większe mogą być wahania napięcia. Budynki położone na końcu linii zasilającej są szczególnie narażone na problemy z napięciem przy dużej produkcji z instalacji PV. Zebranie tych informacji pozwala zbudować pełny obraz sytuacji i podjąć świadomą decyzję o dalszych krokach. Właściwa diagnoza to połowa sukcesu – dopiero gdy wiesz, co jest przyczyną problemu, możesz skutecznie zaplanować rozwiązanie. W kolejnych sekcjach artykułu omówimy konkretne metody konfiguracji falownika Sofar oraz legalne sposoby optymalizacji jego pracy przy wysokim napięciu sieciowym. Jak podnieść napięcie na falowniku Sofar – dostęp do ustawień napięcia i konfiguracja parametrów Zanim zaczniesz modyfikować jakiekolwiek parametry, konieczne jest zrozumienie, w jaki sposób uzyskać dostęp do menu konfiguracyjnego falownika Sofar. Prawidłowe skonfigurowanie ustawień napięcia to jeden z najważniejszych kroków w procesie optymalizacji pracy instalacji fotowoltaicznej – zarówno pod kątem wydajności, jak i zgodności z obowiązującymi normami. Poniżej znajdziesz szczegółowy opis całego procesu: od logowania, przez nawigację po menu, aż po ustawienie konkretnych wartości parametrów bezpieczeństwa. Logowanie do menu falownika Sofar – dostęp przez wyświetlacz lub aplikację SofarView Pierwszym krokiem w procesie konfiguracji jest zalogowanie się do menu falownika. Falowniki Sofar oferują dwie główne ścieżki dostępu: bezpośrednio przez wyświetlacz zamontowany na urządzeniu lub za pośrednictwem dedykowanej aplikacji mobilnej SofarView. Oba sposoby wymagają wprowadzenia hasła administracyjnego, które standardowo ustawione jest jako „0001". Warto zapamiętać, że jest to domyślne hasło fabryczne – jeśli instalator zmienił je podczas uruchomienia systemu, konieczny będzie kontakt z nim w celu uzyskania aktualnych danych dostępowych. Dostęp przez wyświetlacz jest rozwiązaniem najprostszym i niewymagającym połączenia z internetem. Wystarczy podejść do urządzenia, przejść do sekcji ustawień i po wpisaniu hasła uzyskać pełen dostęp do parametrów konfiguracyjnych. Z kolei aplikacja SofarView umożliwia zarządzanie falownikiem zdalnie – co jest szczególnie wygodne, gdy urządzenie zainstalowane jest w trudno dostępnym miejscu, np. na strychu lub w piwnicy. Przed wprowadzeniem jakichkolwiek zmian zaleca się zapisanie aktualnych parametrów urządzenia, co pozwoli na ich przywrócenie w razie problemów lub niepożądanych efektów po modyfikacji. Nawigacja po menu konfiguracyjnym – sekcje System Settings, Advanced Configuration i Diagnostics Po zalogowaniu się do systemu użytkownik uzyskuje dostęp do rozbudowanego menu konfiguracyjnego. Kluczowe parametry napięcia zgrupowane są w trzech głównych sekcjach: System Settings, Advanced Configuration oraz Diagnostics. Każda z nich pełni nieco inną funkcję i zawiera inne zestawy parametrów. System Settings – to podstawowa sekcja zawierająca ogólne ustawienia urządzenia, w tym konfigurację kodu kraju, parametrów sieciowych oraz podstawowych progów napięciowych. To tutaj należy zacząć każdą sesję konfiguracyjną. Advanced Configuration – sekcja dla bardziej zaawansowanych użytkowników i instalatorów. Zawiera szczegółowe parametry bezpieczeństwa, takie jak maksymalne dopuszczalne napięcie wyjściowe (V_Maks) oraz czasy reakcji na przekroczenia progów. To właśnie tutaj możliwe jest precyzyjne dostosowanie zachowania falownika do warunków sieci lokalnej. Diagnostics – sekcja diagnostyczna, która pozwala na odczyt bieżących wartości parametrów pracy, historii błędów oraz statusu urządzenia. Jest niezbędna do weryfikacji skuteczności wprowadzonych zmian. Poruszanie się po menu konfiguracyjnym wymaga ostrożności – przypadkowa zmiana parametrów w nieodpowiedniej sekcji może zaburzyć pracę całej instalacji. Dlatego zaleca się, aby każdą modyfikację poprzedzić dokładnym zapoznaniem się z dokumentacją techniczną falownika Sofar oraz – w przypadku wątpliwości – konsultacją z certyfikowanym instalatorem. Ustawienie prawidłowego kodu kraju dla Polski – wybór kodu „12" lub „012" Jednym z najczęściej pomijanych, a zarazem kluczowych elementów konfiguracji falownika Sofar jest prawidłowe ustawienie kodu kraju. Falowniki Sofar są urządzeniami przeznaczonymi na rynki globalne, dlatego producent zaimplementował system kodów krajowych, które automatycznie dostosowują normy napięcia i częstotliwości do lokalnych wymagań regulacyjnych. Dla Polski właściwym kodem jest „12" lub „012", który należy wybrać w zakładce „Przestaw Kod Kraju" w sekcji System Settings. Dlaczego to takie ważne? Po wybraniu odpowiedniego kodu kraju falownik automatycznie przyjmuje wartości graniczne zgodne z polskimi normami energetycznymi, w tym z normą EN 50160 regulującą jakość energii elektrycznej w sieciach publicznych. Oznacza to, że urządzenie będzie prawidłowo interpretować odczyty napięcia sieciowego i reagować na jego przekroczenia w sposób przewidziany dla polskich warunków eksploatacyjnych. Brak tego ustawienia – lub wybór kodu innego kraju – może prowadzić do nieprawidłowej interpretacji napięcia, nadmiernie częstych wyłączeń lub błędów systemowych, nawet jeśli sieć działa poprawnie. Konfiguracja parametrów bezpieczeństwa – ustawienie V_Maks na 253V i V_Maks_T na 2 sekundy Po ustawieniu kodu kraju można przystąpić do konfiguracji szczegółowych parametrów bezpieczeństwa. Kluczowe znaczenie mają tutaj dwa parametry: V_Maks – maksymalne dopuszczalne napięcie wyjściowe oraz V_Maks_T – czas, po którym falownik wyłącza się w przypadku przekroczenia tego progu. Zgodnie z polskimi normami i wymaganiami Operatorów Sieci Dystrybucyjnych, wartość V_Maks powinna być ustawiona na 253V, natomiast V_Maks_T na 2 sekundy. Wartość 253V odpowiada górnej granicy dopuszczalnego napięcia w sieci niskiego napięcia zgodnie z normą EN 50160 – jest to 110% napięcia nominalnego wynoszącego 230V. Czas reakcji 2 sekund to z kolei kompromis między ochroną urządzenia a jego dostępnością – zbyt krótki czas powoduje zbędne wyłączenia przy chwilowych wahaniach napięcia, zbyt długi może narażać falownik na pracę w warunkach przekraczających specyfikację techniczną. Warto wiedzieć, że próba samodzielnego podniesienia progu V_Maks powyżej wartości dopuszczalnych przez producenta może skutkować błędem systemowym lub uniemożliwić zapis nowych ustawień – falownik posiada wbudowane zabezpieczenia przed tego typu modyfikacjami. Po wprowadzeniu wszystkich zmian konieczne jest zapisanie nowych parametrów i wykonanie restartu falownika. Następnie przez kilka godzin warto monitorować pracę urządzenia – zarówno przez aplikację SofarView, jak i przez wyświetlacz lokalny – aby upewnić się, że instalacja działa stabilnie i bez błędów. Jeśli po zmianach pojawią się nowe komunikaty o błędach lub falownik nadal się wyłącza, konieczna będzie dalsza diagnostyka lub konsultacja ze specjalistą. Więcej o metodach monitorowania parametrów i interpretacji wyników znajdziesz w kolejnych sekcjach tego artykułu. Jak podnieść napięcie na falowniku Sofar – legalne metody optymalizacji pracy przy wysokim napięciu AC Jeśli Twój falownik Sofar często się wyłącza z powodu zbyt wysokiego napięcia sieciowego, nie musisz od razu sięgać po nielegalne modyfikacje parametrów bezpieczeństwa. Istnieje kilka w pełni legalnych metod, które pozwalają na optymalizację pracy urządzenia i znaczące ograniczenie liczby niepożądanych wyłączeń. Kluczem do skutecznego zarządzania mocą jest wykorzystanie wbudowanych funkcji falownika – takich jak Q(U) czy P(U) – które zostały zaprojektowane właśnie z myślą o trudnych warunkach sieciowych. Poniżej znajdziesz szczegółowy opis każdej z tych metod wraz z praktycznymi wskazówkami dotyczącymi ich konfiguracji. Aktywacja funkcji Q(U) do zarządzania mocą bierną Funkcja Q(U) to jedno z najskuteczniejszych i zarazem najelegantszych rozwiązań problemu wysokiego napięcia AC w instalacjach fotowoltaicznych. Tryb Q(U) to funkcja regulacji mocy biernej w zależności od napięcia, która pozwala falownikowi Sofar aktywnie reagować na zmiany napięcia w punkcie przyłączenia do sieci. Mechanizm działania jest stosunkowo prosty – gdy napięcie sieciowe przekroczy wartość 250 V, falownik automatycznie zaczyna dostarczać lub pobierać moc bierną, co wpływa stabilizująco na napięcie w lokalnej sieci dystrybucyjnej. Dlaczego to działa? Moc bierna pełni w sieci elektroenergetycznej rolę swoistego regulatora napięcia. Poprzez odpowiednie zarządzanie mocą bierną falownik może lokalnie obniżyć napięcie w punkcie przyłączenia, działając jak bufor napięciowy redukujący ryzyko wyłączeń. W praktyce oznacza to, że instalacja może kontynuować pracę nawet w warunkach, które normalnie skutkowałyby wyzwoleniem zabezpieczenia OVP (Overvoltage Protection). Aktywacja funkcji Q(U) odbywa się poprzez menu konfiguracyjne falownika – warto skonsultować się z instalatorem lub dokumentacją techniczną urządzenia, aby prawidłowo dobrać parametry krzywej Q(U) do lokalnych warunków sieciowych. Konfiguracja funkcji P(U) do ograniczenia mocy czynnej Funkcja P(U) działa na nieco innej zasadzie niż Q(U) i powinna być traktowana jako rozwiązanie stosowane w ostateczności – gdy zarządzanie mocą bierną okazuje się niewystarczające. Funkcja P(U) polega na automatycznym zmniejszaniu produkcji mocy czynnej w momencie, gdy napięcie sieciowe przekroczy zdefiniowane progi napięciowe. Innymi słowy, falownik celowo ogranicza generowaną energię elektryczną, by nie doprowadzić do dalszego wzrostu napięcia w sieci i uniknąć całkowitego wyłączenia. Choć na pierwszy rzut oka wydaje się to nieatrakcyjne – w końcu ograniczamy produkcję energii – to w rzeczywistości jest to rozwiązanie korzystniejsze niż całkowite wyłączenie falownika. Praca z ograniczoną mocą czynną pozwala utrzymać ciągłość pracy instalacji i generować chociażby część możliwej energii, zamiast tracić ją zupełnie podczas przestojów. Konfiguracja P(U) wymaga precyzyjnego ustawienia progów napięciowych oraz wartości, o jaką ma być redukowana moc – zbyt agresywne ustawienia mogą niepotrzebnie obniżać uzysk energii, zbyt łagodne zaś nie przyniosą oczekiwanego efektu. Tutaj również nieoceniona okazuje się pomoc certyfikowanego instalatora, który zna specyfikę lokalnej sieci dystrybucyjnej. Wykorzystanie plików „safety parameters" od producenta Sofar Solar, jako producent falowników, udostępnia swoim partnerom i certyfikowanym instalatorom specjalne pliki konfiguracyjne określane jako „safety parameters". Są to zestawy parametrów bezpieczeństwa przygotowane przez producenta, które umożliwiają dostosowanie zachowania falownika do lokalnych warunków sieciowych w sposób zgodny z obowiązującymi normami i przepisami. Co istotne, aktualizacja parametrów bezpieczeństwa może umożliwić przedłużenie czasu tolerancji dla wysokiego napięcia nawet do 16 minut, zanim falownik zdecyduje się na wyłączenie. To rozwiązanie jest szczególnie wartościowe w sytuacjach, gdy napięcie sieciowe przekracza dopuszczalne normy jedynie przez krótkie okresy – na przykład w godzinach szczytowej produkcji PV w okolicy. Zamiast natychmiastowego wyłączenia, falownik może przez dłuższy czas tolerować podwyższone napięcie, dając sieci szansę na samoregulację. Kluczowe jest jednak, że wgranie plików „safety parameters" powinno być wykonywane wyłącznie przez autoryzowanego instalatora – samodzielne modyfikowanie tych plików bez odpowiedniej wiedzy i uprawnień może prowadzić do utraty gwarancji lub niezgodności z wymogami operatora sieci dystrybucyjnej. Pliki te są dostępne poprzez oficjalne kanały producenta i wymagają specjalnego oprogramowania serwisowego do wgrania. Przełączenie falownika na fazę z najniższym napięciem To rozwiązanie jest dedykowane przede wszystkim właścicielom instalacji jednofazowych i stanowi jedno z najprostszych, a zarazem najbardziej efektywnych działań, jakie można podjąć bez ingerowania w parametry oprogramowania falownika. W trójfazowej sieci dystrybucyjnej poszczególne fazy często charakteryzują się różnymi poziomami napięcia – różnice te mogą sięgać kilku, a nawet kilkunastu woltów, co przy granicy wyłączenia wynoszącej 253 V ma ogromne znaczenie praktyczne. Jeśli Twój falownik jednofazowy jest podłączony do fazy, na której napięcie regularnie osiąga wartości bliskie progowi wyłączenia, warto sprawdzić napięcia na pozostałych fazach i rozważyć przepięcie instalacji. Przełączenie falownika na fazę z najniższym napięciem może znacząco zmniejszyć częstość wyłączeń bez konieczności zmiany jakichkolwiek parametrów konfiguracyjnych urządzenia i bez naruszania przepisów bezpieczeństwa ani warunków przyłączenia do sieci. Taka zmiana powinna być jednak wykonana przez uprawnionego elektryka, który zmierzy napięcia na wszystkich dostępnych fazach w różnych porach dnia – szczególnie w godzinach południa, gdy produkcja PV w okolicy jest największa – i dokona odpowiedniego przepięcia w rozdzielnicy budynku. Jak podnieść napięcie – rozwiązania problemów z niskim napięciem DC ze stringów Problem zbyt niskiego napięcia DC ze stringów fotowoltaicznych to jeden z tych przypadków, w których pytanie jak podnieść napięcie na falowniku Sofar ma jednoznaczną, choć wymagającą nakładów odpowiedź. W odróżnieniu od kwestii wysokiego napięcia sieciowego AC, gdzie istnieje kilka ścieżek konfiguracyjnych, niskie napięcie DC wynika bezpośrednio z fizycznej architektury instalacji – i wymaga fizycznej interwencji. Zanim jednak zdecydujesz się na jakiekolwiek działania, warto dokładnie zrozumieć mechanizmy progów napięciowych, zasady bezpiecznej konfiguracji stringów oraz rolę, jaką odgrywa algorytm MPPT w codziennej pracy falownika. Zrozumienie progów napięciowych – napięcie startowe 160–200V jako ograniczenie sprzętowe Falowniki Sofar, podobnie jak większość inwerterów sieciowych, posiadają określone progi napięciowe, poniżej których urządzenie po prostu nie uruchomi konwersji energii. Napięcie startowe DC mieści się zazwyczaj w przedziale 160–200V i stanowi twarde ograniczenie sprzętowe – nie jest to parametr, który można zmienić w menu konfiguracyjnym ani poprzez aktualizację oprogramowania. Wynika ono z budowy wewnętrznych układów elektronicznych falownika, a przede wszystkim z minimalnych wymagań tranzystorów IGBT i układów pomiarowych, które muszą otrzymać wystarczające napięcie, aby poprawnie funkcjonować. Jeśli więc Twoja instalacja generuje zbyt niskie napięcie DC – szczególnie rano, wieczorem lub w pochmurne dni – falownik będzie się wyłączał lub w ogóle nie będzie startował, niezależnie od tego, jakie zmiany wprowadzisz w ustawieniach. To ważna diagnoza: jeśli napięcie DC ze stringu nie osiąga progu startowego, żadna modyfikacja parametrów oprogramowania nie rozwiąże tego problemu. Dodanie paneli do łańcucha szeregowego – jedyne skuteczne rozwiązanie Jedynym skutecznym rozwiązaniem problemu zbyt niskiego napięcia DC jest fizyczne dodanie kolejnych paneli do łańcucha szeregowego (stringu). Zasada działania jest prosta: kiedy moduły fotowoltaiczne łączone są szeregowo, ich napięcia sumują się. Jeśli pojedynczy panel generuje w warunkach rzeczywistych napięcie na poziomie 35–40V, to string złożony z czterech takich modułów osiąga zaledwie 140–160V – wartość balansującą na granicy progu startowego lub wręcz poniżej niej. Dodanie piątego lub szóstego modułu podnosi całkowite napięcie stringu do bezpiecznego poziomu operacyjnego, eliminując problem wyłączeń i braku startu. Warto podkreślić, że taka modyfikacja powinna być zawsze przeprowadzona przez certyfikowanego instalatora z odpowiednimi uprawnieniami elektrycznymi – nie tylko ze względów bezpieczeństwa, ale również po to, by zachować zgodność z warunkami gwarancji falownika oraz ewentualnymi wymogami OSD. Samodzielna ingerencja w okablowanie DC instalacji PV niesie ze sobą ryzyko porażenia prądem stałym, które – w odróżnieniu od prądu przemiennego – jest szczególnie niebezpieczne i trudne do przerwania. Kalkulacja bezpiecznej konfiguracji – jak uniknąć przekroczenia maksymalnego napięcia DC Dodawanie paneli do stringu wymaga starannej kalkulacji, ponieważ napięcie DC rośnie nie tylko w sprzyjających warunkach pracy, ale przede wszystkim w niskich temperaturach. Przy ujemnych temperaturach – typowych dla polskiej zimy – napięcie obwodu otwartego (Voc) modułów fotowoltaicznych może być nawet o 15–25% wyższe niż wartość nominalna podawana w warunkach STC (25°C). Falowniki Sofar posiadają maksymalne dopuszczalne napięcie wejściowe DC na poziomie najczęściej 1000V lub 1100V – przekroczenie tej wartości grozi trwałym uszkodzeniem elektroniki wejściowej. Dlatego kalkulacja bezpiecznej konfiguracji stringów powinna uwzględniać: napięcie Voc panelu w temperaturze –10°C lub –20°C (dane dostępne w specyfikacji technicznej modułu lub obliczane na podstawie współczynnika temperaturowego napięcia), liczbę modułów w stringu pomnożoną przez skorygowane napięcie Voc, margines bezpieczeństwa – wynikowy wynik powinien być niższy od maksymalnego napięcia wejściowego falownika o co najmniej 5–10%, zgodność z wymaganiami konkretnego modelu falownika Sofar, który może mieć różne limity w zależności od wersji sprzętowej. Przeprowadzenie takich obliczeń samodzielnie jest możliwe, jednak ze względu na konsekwencje ewentualnego błędu – uszkodzenie falownika może oznaczać koszt rzędu kilku tysięcy złotych i utratę gwarancji – zdecydowanie zaleca się konsultację z certyfikowanym instalatorem lub bezpośrednio z serwisem Sofar. Pamiętaj: dobrze zaprojektowany string to inwestycja w długoterminową niezawodność całego systemu. Weryfikacja zakresu pracy MPPT – optymalny zakres 140–960V Nawet jeśli napięcie stringu przekracza próg startowy falownika, nie oznacza to automatycznie, że instalacja pracuje optymalnie. Kluczową rolę odgrywa tutaj algorytm MPPT (Maximum Power Point Tracking) – czyli śledzenie punktu mocy maksymalnej. Falowniki Sofar posiadają określony zakres napięcia DC, w którym algorytm MPPT działa efektywnie; dla większości modeli wynosi on 140–960V. Jeśli napięcie stringu mieści się w tym przedziale, falownik jest w stanie dynamicznie dostosowywać punkt pracy, wydobywając z paneli maksymalną możliwą energię w każdych warunkach nasłonecznienia. Napięcie poniżej dolnej granicy zakresu MPPT oznacza, że falownik może w ogóle nie startować lub pracować z obniżoną efektywnością – nawet jeśli formalnie przekracza próg startowy. Z kolei napięcie bliskie górnej granicy zakresu lub ją przekraczające prowadzi do wejścia w tryb ograniczonej mocy lub całkowitego wyłączenia wejścia DC. Optymalna konfiguracja stringu powinna zatem zapewniać napięcie robocze (Vmpp) mieszczące się w środkowej części zakresu MPPT – zarówno latem przy wysokich temperaturach, jak i zimą przy mrozach. Weryfikację tego parametru najlepiej przeprowadzić za pomocą aplikacji SolarMAN lub SofarView, analizując historyczne wykresy napięcia DC z poszczególnych stringów w różnych porach roku i dnia – co szczegółowo omówiono w pierwszej sekcji tego artykułu. Jak podnieść napięcie – współpraca z Operatorem Sieci Dystrybucyjnej i aspekty prawne Kwestia tego, jak podnieść napięcie na falowniku Sofar, nieodłącznie wiąże się z zagadnieniami prawnymi i regulacyjnymi, które każdy właściciel instalacji fotowoltaicznej powinien dobrze rozumieć. Samowolne modyfikowanie parametrów pracy falownika bez wiedzy i zgody odpowiednich instytucji może nieść poważne konsekwencje – zarówno finansowe, jak i techniczne. W tej sekcji omawiamy, jak skutecznie współpracować z Operatorem Sieci Dystrybucyjnej, jakie są granice legalnych działań oraz jaką odpowiedzialność ponosi właściciel instalacji. Zgłaszanie problemów z wysokim napięciem do OSD Jeśli Twój falownik Sofar regularnie wyłącza się z powodu zbyt wysokiego napięcia w sieci, pierwszym i najważniejszym krokiem jest zgłoszenie tego problemu do Operatora Sieci Dystrybucyjnej (OSD). Operator ma ustawowy obowiązek zapewnienia stabilnych parametrów energii elektrycznej dostarczanej do Twoich odbiorników, a napięcie przekraczające normę 253V stanowi naruszenie tych standardów. Zgłoszenie należy dobrze udokumentować – same słowne skargi rzadko skutkują szybką reakcją. Przygotowując zgłoszenie do OSD, warto zebrać konkretne dowody potwierdzające problem. Przydatne materiały to przede wszystkim: raporty z pracy falownika wygenerowane przez aplikację SolarMAN lub SofarView, zawierające wykresy napięcia AC z zaznaczonymi przekroczeniami normy, zrzuty ekranu z rejestrem błędów falownika – szczególnie błędów typu OVP Fault i Grid Fault, zestawienie dat i godzin wyłączeń, które zazwyczaj pokrywają się ze szczytową produkcją w godzinach południowych, informacje o zagęszczeniu instalacji PV w okolicy, które mogą potwierdzać systemowy charakter problemu. Regularne monitorowanie i raportowanie nieprawidłowości dotyczących napięcia do OSD jest kluczowe dla efektywnego działania instalacji fotowoltaicznych i znacząco przyspiesza podjęcie działań naprawczych przez operatora. Im lepiej udokumentowany problem, tym większa szansa na szybką interwencję – zarówno w Twoim interesie, jak i w interesie innych prosumentów w okolicy. Konsekwencje nielegalnych modyfikacji – kary administracyjne i ryzyko utraty gwarancji Pokusa samodzielnego „naprawienia" problemu poprzez zmianę parametrów napięciowych falownika jest zrozumiała, jednak podnoszenie napięcia wyłączenia falownika bez zgody zakładu energetycznego jest działaniem nielegalnym. Limity napięcia wbudowane w oprogramowanie falownika nie są przypadkowym ograniczeniem – służą ochronie całej sieci elektroenergetycznej, urządzeń innych odbiorców oraz samego falownika. Ich samowolne zmienianie może narazić Cię na poważne konsekwencje prawne i finansowe. Szczególnie niebezpieczną praktyką, przed którą przestrzegają zarówno producenci urządzeń, jak i eksperci branżowi, jest ustawianie w falowniku norm napięciowych obowiązujących w innych krajach – na przykład norm niemieckich – jako sposobu na obejście ograniczeń. Takie działanie może skutkować: karami administracyjnymi nakładanymi przez organy regulacyjne i OSD, naruszeniem oświadczeń złożonych operatorowi sieci przy przyłączeniu instalacji, utratą gwarancji producenta falownika – Sofar Solar, podobnie jak inni producenci, zastrzega prawo do odmowy serwisu w przypadku wykrycia nieautoryzowanych modyfikacji, odpowiedzialnością cywilną za szkody wyrządzone innym użytkownikom sieci lub sprzętowi sąsiadów. Zmiana ustawień napięcia w falowniku Sofar musi być zgodna z zaleceniami producenta oraz Operatora Sieci Dystrybucyjnej, ponieważ nieprawidłowe napięcie może przeciążyć falownik, negatywnie wpłynąć na innych użytkowników sieci i prowadzić do trwałych uszkodzeń urządzenia. Warto pamiętać, że OSD ma techniczną możliwość zdalnego sprawdzenia parametrów pracy Twojego falownika – próba ukrycia nieautoryzowanych modyfikacji jest więc skazana na niepowodzenie. Obowiązki OSD w zakresie jakości energii Wiele osób nie zdaje sobie sprawy, że Operator Sieci Dystrybucyjnej ma prawny obowiązek zapewnienia odpowiedniej jakości energii elektrycznej, a zbyt wysokie napięcie w sieci to problem leżący po jego stronie – nie po stronie właściciela instalacji PV. Gdy zgłoszenie zostanie prawidłowo złożone i udokumentowane, OSD jest zobligowany do przeprowadzenia pomiarów i podjęcia działań naprawczych. W zależności od skali i charakteru problemu, operator sieci może zastosować różne rozwiązania techniczne, takie jak: regulacja transformatora w stacji SN/nn – zmiana zaczepów transformatora pozwala obniżyć napięcie w całym obszarze zasilania, co jest najszybszym i najczęściej stosowanym działaniem, modernizacja sieci dystrybucyjnej – wymiana przewodów o niewystarczającym przekroju lub przebudowa topologii sieci w celu zmniejszenia oporów i spadków napięcia, instalacja urządzeń kompensacyjnych – w bardziej złożonych przypadkach operator może zainstalować regulatory napięcia lub kondensatory kompensujące moc bierną, ograniczenie mocy przyłączeniowej innych instalacji PV w danym obszarze lub wprowadzenie wymagań dotyczących zarządzania mocą bierną dla nowych przyłączeń. Proces ten może trwać od kilku tygodni do kilku miesięcy, dlatego warto cierpliwie monitorować postępy i w razie braku reakcji ponawiać zgłoszenie lub eskalować sprawę do Urzędu Regulacji Energetyki. Pamiętaj, że jako prosument masz pełne prawo domagać się utrzymania parametrów sieci w normie. Odpowiedzialność właściciela instalacji Właściciel instalacji fotowoltaicznej nie jest jedynie biernym odbiorcą energii – przyjmując warunki przyłączenia do sieci, bierze na siebie określone zobowiązania, które należy traktować poważnie. Jednym z nich jest zapewnienie, że parametry pracy falownika są zgodne z deklarowanymi w oświadczeniach złożonych operatorowi przy przyłączeniu instalacji. Oświadczenia te dotyczą m.in. dopuszczalnych zakresów napięcia, przy których falownik będzie pracował lub wyłączał się z sieci. Świadomość możliwości zdalnej inspekcji parametrów przez operatora sieci powinna być dla każdego właściciela instalacji PV istotną wskazówką. Nowoczesne liczniki dwukierunkowe i systemy SCADA stosowane przez OSD pozwalają na bieżące monitorowanie jakości energii wpływającej do sieci z mikroinstalacji. W praktyce oznacza to, że: wszelkie modyfikacje parametrów napięciowych mogą zostać wykryte podczas rutynowej lub celowej inspekcji, niezgodność nastaw z deklarowanymi w dokumentacji przyłączeniowej może skutkować wezwaniem do ich przywrócenia lub nałożeniem sankcji, właściciel instalacji odpowiada za prawidłowość parametrów pracy falownika i nie może przerzucić tej odpowiedzialności na instalatora po zakończeniu prac. Najrozsądniejszym podejściem jest więc transparentna współpraca z OSD – zgłaszanie problemów, dostarczanie rzetelnych danych z monitoringu i działanie wyłącznie w ramach legalnych metod optymalizacji, które zostały omówione w poprzednich sekcjach tego artykułu. Jak podnieść napięcie na falowniku Sofar – alternatywne rozwiązania i inteligentne zarządzanie energią Gdy standardowe metody konfiguracji falownika Sofar nie przynoszą oczekiwanych rezultatów, warto sięgnąć po rozwiązania, które adresują problem wysokiego napięcia sieciowego u samego źródła. Zamiast walczyć z parametrami falownika, można skutecznie zmienić warunki, w jakich on pracuje – poprzez zwiększenie własnego zużycia energii, inwestycję w magazynowanie nadwyżek lub wdrożenie inteligentnych systemów automatyki. Poniżej omawiamy najskuteczniejsze strategie, które pozwalają utrzymać ciągłość produkcji energii i jednocześnie działają w pełni zgodnie z obowiązującymi przepisami. Inwestycja w magazyny energii – domowe systemy bateryjne jako skuteczny sposób na wykorzystanie nadwyżek produkcji Domowe magazyny energii to jedno z najbardziej kompleksowych rozwiązań problemu wysokiego napięcia w sieci. Kiedy falownik Sofar wytwarza więcej energii niż gospodarstwo domowe jest w stanie na bieżąco skonsumować, nadwyżka trafia do sieci dystrybucyjnej, podnosząc napięcie na lokalnym transformatorze. Magazyn energii przechwytuje tę nadwyżkę i przechowuje ją na późniejsze użycie, zamiast oddawać ją do sieci – co bezpośrednio redukuje liczbę wyłączeń falownika spowodowanych przekroczeniem progu napięciowego 253V. Systemy bateryjne, takie jak popularne rozwiązania litowo-jonowe kompatybilne z falownikami Sofar (np. seria Sofar GTX 3000), integrują się bezpośrednio z inwerterem, tworząc spójny ekosystem zarządzania energią. Falownik w trybie hybrydowym priorytetowo ładuje baterię, a dopiero gdy osiągnie ona pełne naładowanie, ewentualne nadwyżki trafiają do sieci. W praktyce oznacza to, że w godzinach szczytowej produkcji PV (typowo między 10:00 a 15:00) magazyn absorbuje energię, która w przeciwnym razie podniosłaby napięcie sieciowe powyżej dopuszczalnych wartości. Inwestycja w magazyny energii stanowi jednocześnie skuteczną strategię zmniejszającą problemy związane z wysokim napięciem w sieci i zwiększającą niezależność energetyczną całego gospodarstwa domowego. Zwiększenie autokonsumpcji – instalacja pomp ciepła i innych odbiorników energii w godzinach szczytowej produkcji PV Autokonsumpcja, czyli bezpośrednie zużywanie wyprodukowanej energii na własne potrzeby, to strategia, która jednocześnie rozwiązuje problem wysokiego napięcia i maksymalizuje opłacalność instalacji fotowoltaicznej. Zasada jest prosta – im więcej energii zużywamy w momencie jej produkcji, tym mniej trafia do sieci i tym mniejszy jest wzrost napięcia na lokalnym transformatorze. Pompa ciepła do ogrzewania wody użytkowej jest jednym z najlepszych odbiorników energii solarnej, ponieważ może pracować elastycznie w ciągu dnia, a zasobnik wody gorącej pełni funkcję naturalnego bufora termicznego. Warto rozważyć również inne wysokomocowe urządzenia, które można planowo uruchamiać w godzinach najwyższej produkcji PV. Zaliczają się do nich: Pompy ciepła do ogrzewania wody użytkowej (CWU) – pobór mocy na poziomie 1–3 kW, idealny do pracy w trybie dziennym; Pralki i zmywarki – uruchamiane za pomocą timerów lub systemów automatyki w godzinach 10:00–14:00; Klimatyzatory – pracujące w trybie chłodzenia lub ogrzewania w zależności od sezonu; Ładowarki do samochodów elektrycznych – programowane na ładowanie w godzinach szczytowej produkcji słonecznej; Bojlery elektryczne – podgrzewające wodę do maksymalnej temperatury w ciągu dnia, co ogranicza potrzebę dogrzewania wieczorem. Zwiększenie autokonsumpcji nie wymaga dużych nakładów finansowych – często wystarczy zmiana nawyków i zaplanowanie pracy energochłonnych urządzeń na godziny południowe. Efekt jest jednak wymierny: mniejsza ilość energii oddawanej do sieci oznacza niższe napięcie na złączu instalacji i rzadsze wyłączenia falownika Sofar. Inteligentne gniazdka i systemy automatyki – automatyczne zarządzanie obciążeniem przy wysokim napięciu Inteligentne gniazdka i systemy automatyki domowej to niedrogie, a zarazem bardzo praktyczne narzędzia wspierające zarządzanie energią w instalacji fotowoltaicznej. Urządzenia takie jak TP-Link HS110 czy WattBox wyposażone są w funkcję monitorowania poboru mocy i mogą współpracować z systemami automatyki, reagując na zdefiniowane zdarzenia – w tym na wzrost napięcia sieciowego powyżej ustalonego progu. Gdy napięcie zbliża się do wartości granicznej, system automatycznie włącza podłączone odbiorniki energii, obciążając sieć i tym samym redukując napięcie do bezpiecznego poziomu. Wdrożenie takiego rozwiązania wymaga kilku kroków. Po pierwsze, należy skonfigurować inteligentne gniazdka w sieci domowej Wi-Fi i przypisać je do wybranych urządzeń – np. grzejnika elektrycznego, bojlera czy wentylatora. Po drugie, za pomocą aplikacji mobilnej lub platformy automatyki domowej (np. Home Assistant) ustawia się reguły działania: „jeśli napięcie sieciowe przekroczy 248V, włącz bojler na 30 minut". W ten sposób system działa autonomicznie, bez konieczności ręcznej interwencji. Co istotne, takie podejście jest w pełni legalne i nie ingeruje w parametry samego falownika Sofar – stanowi jedynie zarządzanie stroną odbiorczą instalacji. Warto zaznaczyć, że inteligentne liczniki energii, takie jak Fronius Smart Meter, mogą dodatkowo wspierać zarządzanie napięciem poprzez precyzyjny pomiar energii i współpracę z falownikami, umożliwiając jeszcze bardziej zaawansowane monitorowanie parametrów systemu. Choć Fronius Smart Meter jest produktem innej marki, podobne funkcjonalności oferują też dedykowane urządzenia do pomiaru energii kompatybilne z ekosystemem Sofar. Integracja z systemami zarządzania energią – zaawansowana analiza danych i automatyczne dostosowywanie parametrów pracy Nowoczesne systemy zarządzania energią wynoszą optymalizację pracy instalacji fotowoltaicznej na zupełnie nowy poziom. Rozwiązania takie jak SolarEdge Energy Hub integrują się z falownikami i innymi urządzeniami w instalacji, oferując funkcje analizy danych w czasie rzeczywistym oraz automatycznego dostosowywania parametrów pracy do aktualnych warunków sieciowych. Dzięki temu użytkownik może na bieżąco śledzić wydajność systemu i reagować na zmieniające się warunki – bez konieczności ręcznej ingerencji w ustawienia falownika. Zaawansowane systemy zarządzania energią potrafią analizować dane historyczne i przewidywać zmiany w zapotrzebowaniu na energię, automatycznie dostosowując pracę falownika w celu zwiększenia jego wydajności i ograniczenia liczby wyłączeń. Algorytmy predykcyjne biorą pod uwagę prognozy pogody, historyczne wzorce konsumpcji w gospodarstwie domowym oraz aktualne parametry sieci dystrybucyjnej. Na tej podstawie system może z wyprzedzeniem zwiększyć autokonsumpcję – np. uruchamiając pompę ciepła przed spodziewanym szczytem produkcji – co zapobiega nadmiernemu wzrostowi napięcia w sieci. Integracja z systemem zarządzania energią przynosi wymierne korzyści nie tylko w kontekście napięcia sieciowego. Pozwala również na: Optymalizację ładowania magazynu energii – bateria jest ładowana w optymalnym momencie, z uwzględnieniem prognoz produkcji i konsumpcji; Automatyczne raportowanie – system generuje szczegółowe raporty pracy, które mogą być przydatne przy ewentualnych zgłoszeniach do Operatora Sieci Dystrybucyjnej (o czym szerzej w kolejnej sekcji); Zdalne sterowanie – możliwość zmiany parametrów pracy z poziomu aplikacji mobilnej, bez konieczności fizycznego dostępu do falownika; Alerty i powiadomienia – natychmiastowe informowanie użytkownika o przekroczeniu progów napięciowych lub wystąpieniu błędów systemowych. Wdrożenie systemu zarządzania energią to inwestycja, która zwraca się nie tylko poprzez redukcję wyłączeń falownika, ale przede wszystkim przez znaczące zwiększenie efektywności całej instalacji PV. W połączeniu z magazynem energii i inteligentną automatyką domową tworzy kompletny ekosystem, który pozwala maksymalnie wykorzystać potencjał fotowoltaiki – niezależnie od aktualnego stanu napięcia w lokalnej sieci dystrybucyjnej. Jak podnieść napięcie – monitorowanie i utrzymanie prawidłowych parametrów pracy Skuteczne zarządzanie falownikiem Sofar nie kończy się na jednorazowej konfiguracji ustawień. Regularne monitorowanie parametrów pracy to fundament długoterminowej efektywności całej instalacji fotowoltaicznej. Bez systematycznego nadzoru nawet najlepiej skonfigurowany falownik może zacząć pracować poza optymalnymi zakresami – szczególnie w kontekście zmiennych warunków sieciowych, sezonowych zmian temperatury czy ewolucji norm technicznych. Poniżej znajdziesz szczegółowy opis kluczowych aspektów monitorowania i utrzymania prawidłowych parametrów pracy falownika Sofar. Kluczowe parametry do monitorowania – napięcie wyjściowe, prąd, temperatura i błędy systemowe Które parametry pracy falownika zasługują na szczególną uwagę? Przede wszystkim napięcie wyjściowe AC, które dla poprawnie działającej instalacji w Polsce powinno mieścić się w przedziale 230–253V. Przekroczenie górnej granicy jest jedną z najczęstszych przyczyn wyłączeń falownika, dlatego bieżące śledzenie tego wskaźnika pozwala z wyprzedzeniem reagować na niekorzystne zmiany w sieci dystrybucyjnej. Równie istotny jest prąd roboczy – jego nagłe spadki lub skoki mogą sygnalizować problemy z połączeniami, uszkodzone moduły lub nieprawidłowości w pracy MPPT. Temperatura falownika to kolejny parametr, który wymaga regularnej obserwacji. Przegrzewanie się urządzenia skraca jego żywotność i może prowadzić do awaryjnych wyłączeń ochronnych. Falowniki Sofar są wyposażone w wewnętrzne czujniki temperatury, których wskazania są dostępne zarówno na wyświetlaczu urządzenia, jak i w aplikacjach do zdalnego nadzoru. Częstotliwość pracy sieci – nominalnie 50 Hz – to kolejny wskaźnik wart monitorowania, ponieważ jej odchylenia mogą wpływać na synchronizację falownika z siecią. Nie można też zapominać o rejestrze błędów systemowych – kody takie jak OVP Fault, Grid Fault czy USB Error pojawiające się w historii zdarzeń dostarczają cennych informacji diagnostycznych, które omówione zostały szczegółowo we wcześniejszej części artykułu. Wykorzystanie aplikacji do zdalnego nadzoru – SofarView i portal producenta Nowoczesne falowniki Sofar oferują rozbudowane możliwości zdalnego monitorowania parametrów, które znacząco ułatwiają codzienną obsługę instalacji. Aplikacja SofarView oraz portal producenta umożliwiają śledzenie wszystkich kluczowych wskaźników w czasie rzeczywistym – bez konieczności fizycznego dostępu do urządzenia. To szczególnie istotne w kontekście szybkiego wykrywania problemów z napięciem, które często pojawiają się w określonych porach dnia, na przykład podczas szczytowej produkcji w godzinach południowych. Aplikacje nadzoru oferują nie tylko podgląd bieżących danych, ale również historyczne wykresy napięcia, prądu i mocy. Analiza trendów pozwala identyfikować powtarzające się wzorce – na przykład cykliczne wzrosty napięcia AC w określonych dniach tygodnia lub godzinach, co może wskazywać na przeciążenie lokalnego transformatora. Raporty generowane przez SofarView mogą być również wykorzystane jako dokumentacja przy zgłaszaniu problemów do Operatora Sieci Dystrybucyjnej, co zostało szczegółowo opisane w sekcji poświęconej współpracy z OSD. Konfiguracja powiadomień push lub e-mail o przekroczeniu progów napięciowych pozwala na natychmiastową reakcję, zanim drobny problem przerodzi się w poważną awarię. Aktualizacje oprogramowania falownika – dlaczego firmware ma znaczenie? Regularne aktualizacje firmware falownika to element utrzymania prawidłowych parametrów pracy, który bywa niedoceniany przez właścicieli instalacji PV. Producent Sofar Solar systematycznie wydaje aktualizacje oprogramowania zawierające poprawki błędów, optymalizacje algorytmów MPPT oraz dostosowania do zmieniających się wymogów normatywnych. W praktyce oznacza to, że nowa wersja firmware może poprawić tolerancję na chwilowe odchylenia napięcia sieciowego lub zoptymalizować działanie funkcji Q(U) i P(U), o których mowa w innej części artykułu. Aktualizacje firmware wgrywa się zazwyczaj przez port USB bezpośrednio do falownika lub zdalnie przez portal producenta – w zależności od modelu urządzenia i jego wyposażenia w moduł komunikacyjny. Przed każdą aktualizacją zaleca się wykonanie kopii zapasowej aktualnych ustawień, ponieważ proces aktualizacji może w niektórych przypadkach przywrócić parametry do wartości fabrycznych. Warto również sprawdzić, czy nowy firmware nie wprowadza zmian w domyślnych ustawieniach progów napięciowych – szczególnie jeśli wcześniej dokonywano indywidualnych konfiguracji. Śledzenie informacji o aktualizacjach na stronie producenta lub w społecznościach instalatorów Sofar pozwala być na bieżąco z najnowszymi poprawkami. Procedury po wprowadzeniu zmian – zapis, restart i weryfikacja stabilności Każda modyfikacja parametrów falownika Sofar wymaga przestrzegania określonej procedury, która zapewnia prawidłowe wdrożenie zmian i minimalizuje ryzyko problemów. Pierwszym krokiem jest zawsze wykonanie kopii zapasowej aktualnych ustawień – zarówno przed planowanymi zmianami, jak i przed aktualizacją oprogramowania. Dzięki temu w razie pojawienia się niepożądanych efektów możliwe jest szybkie przywrócenie poprzedniej konfiguracji bez konieczności ręcznego odtwarzania wszystkich parametrów. Po wprowadzeniu nowych wartości konieczne jest ich zapisanie w pamięci falownika, a następnie restart urządzenia – dopiero po ponownym uruchomieniu zmiany zaczynają obowiązywać. Kluczowym elementem procedury jest wielogodzinne monitorowanie stabilności pracy falownika po wprowadzeniu modyfikacji. Zaleca się obserwację urządzenia przez co najmniej kilka godzin w warunkach zbliżonych do tych, które pierwotnie powodowały problemy – na przykład w godzinach szczytowej produkcji w słoneczny dzień. Warto zwrócić uwagę na następujące wskaźniki stabilności po wprowadzeniu zmian: brak nieoczekiwanych wyłączeń lub resetów falownika w ciągu pierwszych godzin pracy, napięcie wyjściowe AC utrzymujące się w dopuszczalnym zakresie 230–253V, brak nowych kodów błędów w rejestrze zdarzeń, temperatura falownika pozostająca w normie producenta, prąd i moc wyjściowa odpowiadające aktualnym warunkom nasłonecznienia. Jeśli po wprowadzeniu zmian falownik wykazuje nieprawidłowości, należy niezwłocznie przywrócić poprzednie ustawienia i skonsultować się z certyfikowanym instalatorem lub działem technicznym producenta. Pamiętaj, że przemyślane i udokumentowane podejście do każdej modyfikacji to nie tylko kwestia bezpieczeństwa, ale również ochrona gwarancji urządzenia. Systematyczne monitorowanie parametrów i skrupulatne przestrzeganie procedur zmian pozwala cieszyć się niezawodną pracą instalacji fotowoltaicznej przez wiele lat. Jak podnieść napięcie na falowniku Sofar – bezpieczeństwo i najlepsze praktyki Wiedza o tym, jak podnieść napięcie na falowniku Sofar, to jedno – ale równie ważna jest świadomość granic, których nie należy przekraczać. Każda modyfikacja parametrów pracy falownika niesie ze sobą określone ryzyko, dlatego podejście do tego tematu musi być przemyślane, oparte na rzetelnej wiedzy technicznej i przeprowadzane zgodnie z obowiązującymi normami. W tej sekcji znajdziesz najważniejsze zasady bezpieczeństwa, wskazówki dotyczące zgodności ze specyfikacjami producenta oraz ostrzeżenia przed typowymi błędami, które mogą kosztować Cię znacznie więcej niż chwilowe problemy z wyłączeniami falownika. Konsultacje z certyfikowanymi instalatorami – dlaczego nie warto działać samodzielnie? Jedną z najczęstszych pokus właścicieli instalacji fotowoltaicznych jest próba samodzielnego rozwiązania problemów z napięciem. Dostęp do menu konfiguracyjnego falownika Sofar jest stosunkowo prosty, a materiały dostępne w internecie mogą sprawiać wrażenie, że każdą modyfikację można przeprowadzić bez specjalistycznej wiedzy. To jednak mylące – każda zmiana parametrów napięcia powinna być konsultowana z certyfikowanym instalatorem lub serwisantem, posiadającym odpowiednie uprawnienia elektryczne i znajomość specyfiki urządzeń Sofar. Certyfikowany instalator nie tylko zna techniczne aspekty konfiguracji, ale również rozumie kontekst prawny i normatywny. Wie, które zmiany są dopuszczalne w świetle polskich przepisów, a które mogą narazić właściciela na konsekwencje ze strony Operatora Sieci Dystrybucyjnej. Co więcej, specjalista dysponuje narzędziami diagnostycznymi pozwalającymi precyzyjnie ocenić, czy problem rzeczywiście leży po stronie napięcia – czy może wynika z uszkodzonych kabli, nieprawidłowych połączeń lub innych czynników, które nie są widoczne na pierwszy rzut oka. Przed podjęciem decyzji o modyfikacji ustawień zawsze warto przeprowadzić pełną diagnostykę systemu, aby mieć pewność, że ingerencja w parametry napięcia jest rzeczywiście konieczna. Pamiętaj też, że fizyczne zmiany w instalacji – takie jak dodanie paneli do łańcucha szeregowego w celu podniesienia napięcia DC – bezwzględnie wymagają udziału specjalisty. Błędna konfiguracja może prowadzić do przekroczenia maksymalnego napięcia wejściowego falownika, co w ekstremalnych warunkach, szczególnie przy niskich temperaturach, grozi trwałym uszkodzeniem urządzenia. Zgodność ze specyfikacjami producenta – fundament bezpiecznej konfiguracji Instrukcja obsługi i dokumentacja techniczna falownika Sofar to nie tylko formalność – to zbiór precyzyjnie określonych limitów, których przestrzeganie jest warunkiem bezpiecznej i efektywnej pracy urządzenia. Specyfikacje producenta definiują dopuszczalne zakresy napięcia wejściowego DC, napięcia wyjściowego AC, zakres pracy MPPT oraz wartości graniczne parametrów bezpieczeństwa. Działanie poza tymi zakresami może mieć poważne konsekwencje zarówno techniczne, jak i prawne. W przypadku falowników Sofar szczególnie istotne są następujące wartości graniczne: Napięcie startowe DC: 160–200V – jest to ograniczenie sprzętowe, którego nie można zmienić w oprogramowaniu. Jedynym skutecznym rozwiązaniem przy zbyt niskim napięciu DC jest fizyczne rozszerzenie stringu o kolejne panele. Zakres pracy MPPT: 140–960V – napięcie stringów powinno mieścić się w tym przedziale dla optymalnego śledzenia punktu mocy maksymalnej. Maksymalne napięcie AC: 253V zgodnie z polskimi normami – wartość parametru V_Maks nie powinna przekraczać tego progu bez wyraźnego uzasadnienia i zgody OSD. Kod kraju dla Polski: '12' lub '012' – prawidłowe ustawienie tego parametru automatycznie dostosowuje normy napięcia do lokalnych wymagań regulacyjnych. Warto podkreślić, że producent udostępnia również tzw. pliki safety parameters, które umożliwiają aktualizację parametrów bezpieczeństwa w kontrolowany i autoryzowany sposób. Korzystanie z tych oficjalnych narzędzi jest znacznie bezpieczniejsze niż ręczne modyfikowanie wartości granicznych, ponieważ pliki te są opracowywane z uwzględnieniem lokalnych norm i specyfiki sieci dystrybucyjnych w poszczególnych krajach. Unikanie typowych błędów – na co zwrócić szczególną uwagę? Analiza przypadków problemów z falownikami Sofar ujawnia kilka powtarzających się błędów, które właściciele instalacji popełniają najczęściej. Świadomość tych pułapek pozwala ich uniknąć i zaoszczędzić czas, pieniądze oraz nerwy. Wprowadzanie wartości przekraczających limity producenta: Próba ręcznego ustawienia napięcia wyłączenia powyżej wartości dopuszczalnych przez producenta lub OSD to jeden z najpoważniejszych błędów. Nawet jeśli urządzenie technicznie przyjmie takie nastawy, naraża to właściciela na kary administracyjne i unieważnienie gwarancji. Pomijanie kopii zapasowej przed zmianami: Przed wprowadzeniem jakichkolwiek modyfikacji bezwzględnie należy zapisać aktualne parametry urządzenia. Umożliwia to szybkie przywrócenie poprzednich ustawień w przypadku pojawienia się problemów lub błędów systemowych po wprowadzeniu zmian. Brak diagnostyki przed modyfikacją: Wielu użytkowników przystępuje do zmian ustawień napięcia, nie sprawdzając wcześniej, czy problem nie wynika z innych przyczyn – uszkodzonych kabli, złych połączeń czy awarii pojedynczego panelu. Taka diagnostyka jest niezbędnym pierwszym krokiem. Samodzielne modyfikacje bez odpowiedniej wiedzy: Falownik Sofar to zaawansowane urządzenie elektroniczne pracujące pod wysokim napięciem. Ingerencja w jego ustawienia przez osobę bez odpowiednich kwalifikacji stwarza realne zagrożenie bezpieczeństwa – zarówno dla instalacji, jak i dla użytkownika. Ignorowanie sygnałów ostrzegawczych: Błędy takie jak OVP Fault, Grid Fault czy USB Error są sygnałem, że system wymaga interwencji – nie obejścia zabezpieczeń, lecz rzetelnej diagnozy i rozwiązania przyczyny problemu. Długoterminowe konsekwencje nieprawidłowych ustawień – czego naprawdę ryzykujesz? Nieprawidłowe nastawy napięcia w falowniku Sofar to nie tylko problem chwilowy. Skutki nieprzemyślanych modyfikacji mogą być odczuwalne przez lata i znacząco wpłynąć na opłacalność całej inwestycji fotowoltaicznej. Warto dokładnie rozważyć potencjalne konsekwencje, zanim zdecydujesz się na jakiekolwiek nieautoryzowane zmiany. Przede wszystkim, praca falownika poza dopuszczalnymi zakresami napięcia przyspiesza degradację komponentów elektronicznych. Kondensatory, tranzystory mocy i inne elementy wewnętrzne są projektowane z określonymi marginesami bezpieczeństwa – systematyczne przekraczanie tych marginesów skraca żywotność urządzenia, które powinno pracować przez 10–15 lat lub dłużej. Przedwczesna awaria falownika to koszt kilku tysięcy złotych, który pochłonie znaczną część oszczędności wygenerowanych przez instalację PV. Kolejnym poważnym ryzykiem jest utrata gwarancji producenta. Sofar, podobnie jak inni producenci falowników, zastrzega w warunkach gwarancyjnych, że wszelkie nieautoryzowane modyfikacje ustawień skutkują wygaśnięciem gwarancji. Co istotne, producenci i serwisanci mają dostęp do logów pracy urządzenia, które rejestrują historię zmian parametrów – próba ukrycia nieautoryzowanych modyfikacji jest praktycznie niemożliwa. Nie można również zapominać o aspektach prawnych i finansowych. Operator Sieci Dystrybucyjnej ma prawo do zdalnej inspekcji parametrów pracy falownika, a stwierdzenie nieprawidłowych nastaw może skutkować karami administracyjnymi oraz koniecznością natychmiastowego przywrócenia właściwych ustawień. W skrajnych przypadkach OSD może nakazać odłączenie instalacji od sieci do czasu usunięcia nieprawidłowości, co oznacza całkowite zatrzymanie produkcji energii i generowania oszczędności. Warto pamiętać, że istnieją legalne i skuteczne metody radzenia sobie z problemami napięciowymi – od aktywacji funkcji Q(U) i P(U), przez zgłoszenie problemu do OSD, po inwestycję w magazyn energii lub zwiększenie autokonsumpcji. Te rozwiązania, omówione szczegółowo w poprzednich sekcjach artykułu, pozwalają osiągnąć cel bez narażania się na konsekwencje prawne i techniczne. Podsumowanie Podniesienie napięcia na falowniku Sofar to proces wymagający precyzyjnej diagnostyki i zgodności z polskimi normami. Kluczowe jest prawidłowe ustawienie kodu kraju, aktywacja funkcji Q(U) i P(U) oraz stosowanie legalnych rozwiązań technicznych. W przypadku niskiego napięcia DC warto rozważyć dodanie paneli, a przy wysokim napięciu AC współpracę z operatorem sieci lub zastosowanie magazynów energii. Pamiętaj, że nielegalne modyfikacje mogą skutkować utratą gwarancji i konsekwencjami prawnymi, a długotrwałe problemy wpływają na żywotność instalacji. Jeśli masz problem z napięciem w falowniku Sofar, nie ryzykuj samodzielnych zmian — skontaktuj się z certyfikowanym instalatorem oraz zgłoś problem do Operatora Sieci Dystrybucyjnej. Regularnie monitoruj swoją instalację za pomocą aplikacji SofarView, by maksymalizować jej efektywność. Wybierz profesjonalne wsparcie i skorzystaj z usług www.soltechenergy.pl, aby zapewnić swojej instalacji fotowoltaicznej niezawodność i najwyższą wydajność.

Właściciele domów wyposażonych w bufory ciepła często zastanawiają się, ile czasu zajmie nagrzanie zbiornika o pojemności 1000 litrów oraz jak długo będzie on w stanie dostarczać ciepło do systemu grzewczego. Odpowiedź na to pytanie nie jest jednoznaczna, ponieważ zależy od wielu czynników technicznych i warunków użytkowania. Bufor o takiej pojemności to popularne rozwiązanie w domach jednorodzinnych o powierzchni 150-200 m², współpracujące z różnymi źródłami ciepła – od kotłów na pellet po pompy ciepła czy kolektory słoneczne. Czas nagrzewania może wynosić od kilku do kilkunastu godzin, a utrzymanie ciepła – nawet do kilkudziesięciu, co czyni ten parametr niezwykle istotnym przy planowaniu efektywnego i ekonomicznego ogrzewania domu. Jak długo nagrzewa się bufor 1000l – czynniki wpływające na czas nagrzewania Pytanie o to, jak długo nagrzewa się bufor 1000l, nie ma jednej, uniwersalnej odpowiedzi. Czas nagrzewania zbiornika buforowego zależy od kilku kluczowych zmiennych, które wzajemnie na siebie oddziałują. Zanim przejdziemy do konkretnych liczb i przykładów praktycznych omawianych w kolejnych sekcjach artykułu, warto zrozumieć, jakie mechanizmy stoją za tym procesem i dlaczego ten sam zbiornik w dwóch różnych instalacjach może zachowywać się zupełnie inaczej. Znajomość tych czynników pozwala świadomie zaprojektować system grzewczy i uniknąć rozczarowania nieefektywną pracą instalacji. Moc źródła ciepła jako główny wyznacznik czasu nagrzewania Moc źródła ciepła to najważniejszy czynnik decydujący o czasie nagrzewania bufora. Zależność jest tu prosta i proporcjonalna – im większa moc urządzenia grzewczego, tym szybciej zbiornik osiągnie docelową temperaturę. Urządzenie o mocy 10 kW jest w stanie nagrzać wodę w buforze od 10°C do 60°C w około 5,5 godziny. Jeśli zastosujemy źródło ciepła o mocy 20 kW, ten sam proces zajmie już tylko około 2,5 godziny. Podwojenie mocy przekłada się więc bezpośrednio na skrócenie czasu nagrzewania o połowę – to zasada, którą warto zapamiętać przy planowaniu instalacji. Co istotne, do bufora trafia wyłącznie nadwyżka mocy ponad bieżące zużycie budynku. Jeśli dom w danym momencie pobiera 5 kW, a kocioł dysponuje mocą 15 kW, do zbiornika kierowane jest jedynie 10 kW – i to właśnie ta wartość decyduje o rzeczywistym tempie nagrzewania, a nie nominalna moc kotła. Temperatura początkowa wody w zbiorniku i docelowa temperatura nagrzania Równie istotnym czynnikiem jest temperatura wody na początku procesu nagrzewania oraz temperatura, którą chcemy osiągnąć. W typowych instalacjach grzewczych bufor nagrzewa się od około 35°C do 80°C – to różnica wynosząca aż 45 stopni Celsjusza. Aby podgrzać 1000 litrów wody o taką wartość, konieczne jest dostarczenie od 52 do 65 kWh energii cieplnej. Ta wartość wynika z prostej fizyki – ciepło właściwe wody wynosi około 1,163 Wh na kilogram na każdy stopień Celsjusza. W praktyce rzeczywiste zapotrzebowanie energetyczne jest nieco wyższe ze względu na straty ciepła podczas procesu nagrzewania. Warto podkreślić, że im niższa temperatura początkowa wody w zbiorniku, tym więcej energii trzeba dostarczyć – i tym dłużej trwa cały proces. Z tego powodu zbiorniki, które zostały całkowicie wychłodzone np. po długiej przerwie w ogrzewaniu, wymagają znacznie więcej czasu na pełne naładowanie niż te, które są jedynie doładowywane z częściowo nagrzanego stanu. Rodzaj zastosowanego paliwa i efektywność energetyczna urządzenia grzewczego Nie każde urządzenie grzewcze o tej samej nominalnej mocy pracuje z identyczną efektywnością. Efektywność energetyczna kotła lub innego źródła ciepła ma bezpośredni wpływ na to, ile energii rzeczywiście trafia do zbiornika buforowego. Nowoczesne kotły na pellet klasy 5 osiągają sprawność na poziomie 90–93%, co oznacza, że zdecydowana większość energii zawartej w paliwie jest przekazywana do instalacji. Kotły na drewno kawałkowe pracują z nieco niższą sprawnością, która w dużej mierze zależy od wilgotności opału i umiejętności obsługi. Pompy ciepła wyróżniają się na tym tle współczynnikiem COP, który może wynosić 3–4 – oznacza to, że na każdy 1 kW pobranej energii elektrycznej dostarczają 3–4 kW ciepła. Z kolei grzałki elektryczne mają sprawność bliską 100%, ale ich moc jest zazwyczaj znacznie niższa niż kotłów, co sprawia, że pomimo wysokiej efektywności czas nagrzewania bufora jest bardzo długi. Różnice te omówiono szczegółowo w kolejnej sekcji artykułu, gdzie przedstawiono praktyczne czasy nagrzewania dla poszczególnych źródeł ciepła. Bieżące zapotrzebowanie domu na ciepło W warunkach rzeczywistych bufor rzadko kiedy nagrzewa się w izolacji od reszty systemu grzewczego. Bieżące zapotrzebowanie budynku na ciepło stale konkuruje z procesem ładowania zbiornika – grzejniki, ogrzewanie podłogowe czy ciepła woda użytkowa pobierają energię równocześnie z jej produkcją przez kocioł. Im wyższe jest to bieżące zapotrzebowanie, tym mniejsza nadwyżka mocy trafia do bufora i tym dłużej trwa jego nagrzewanie. W mroźny dzień, gdy dom potrzebuje dużo ciepła, czas nagrzewania bufora może być kilkukrotnie dłuższy niż w warunkach teoretycznych zakładających brak poboru ciepła przez instalację. Przykładowo, kocioł na pellet o mocy 15 kW nagrzewa bufor od 35°C do 80°C w warunkach laboratoryjnych w około 3,5 godziny, ale w praktyce – przy jednoczesnym zasilaniu ogrzewania podłogowego – ten sam proces może trwać od 5 do 8 godzin. To kluczowa różnica, o której warto pamiętać podczas planowania harmonogramu pracy instalacji. Warunki montażu zbiornika i straty ciepła Ostatnim, często niedocenianym czynnikiem są warunki montażu zbiornika i związane z nimi straty ciepła. Bufor zainstalowany w nieogrzewanej kotłowni lub garażu, gdzie temperatura otoczenia zimą spada poniżej 10°C, traci ciepło znacznie szybciej niż zbiornik umieszczony w ogrzewanym pomieszczeniu technicznym. Jakość izolacji termicznej zbiornika ma tu ogromne znaczenie – standardowa pianka poliuretanowa o grubości 10 cm skutecznie ogranicza straty ciepła podczas postoju, jednak przy słabszej izolacji lub jej uszkodzeniu straty mogą być istotnie wyższe. Warto też zwrócić uwagę na to, że straty ciepła podczas samego procesu nagrzewania są proporcjonalne do różnicy temperatur między wodą w zbiorniku a otoczeniem – im cieplejszy bufor, tym szybciej oddaje energię do otoczenia. Wszystkie te czynniki razem sprawiają, że rzeczywisty czas nagrzewania bufora 1000 litrów może się znacznie różnić od wartości teoretycznych i zawsze powinien być analizowany w kontekście konkretnej instalacji i miejsca jej montażu. Jak długo nagrzewa się bufor 1000l przy różnych źródłach ciepła - praktyczne czasy Odpowiedź na pytanie, jak długo nagrzewa się bufor 1000l, zależy przede wszystkim od rodzaju i mocy zastosowanego źródła ciepła. Każde urządzenie grzewcze charakteryzuje się inną wydajnością, innym sposobem przekazywania energii do wody oraz odmiennymi ograniczeniami eksploatacyjnymi. Poniżej przedstawiamy szczegółowe, praktyczne czasy nagrzewania dla najpopularniejszych rozwiązań stosowanych w polskich domach jednorodzinnych – od kotłów na pellet, przez kominek z płaszczem wodnym, grzałki elektryczne, aż po panele solarne. Kocioł na pellet 15 kW – teoretyczny i praktyczny czas nagrzewania Kocioł na pellet o mocy 15 kW to jedno z najczęściej wybieranych źródeł ciepła współpracujących z buforem 1000 litrów. W warunkach teoretycznych – gdy cała moc kotła kierowana jest wyłącznie do zbiornika, a dom nie pobiera ciepła – nagrzanie bufora od temperatury 35°C do 80°C zajmuje około 3,5 godziny. To oznacza dostarczenie ponad 52 kWh energii cieplnej do wody zgromadzonej w zbiorniku. W praktyce jednak sytuacja wygląda zupełnie inaczej. W sezonie grzewczym część energii z kotła jest na bieżąco odbierana przez grzejniki lub ogrzewanie podłogowe, co znacząco wydłuża rzeczywisty czas nagrzewania. Realny czas ładowania bufora przy kotle 15 kW wynosi od 5 do 8 godzin, w zależności od aktualnego zapotrzebowania budynku na ciepło i temperatury zewnętrznej. Im zimniej na zewnątrz, tym więcej energii pochłania ogrzewanie pomieszczeń, a tym mniej trafia bezpośrednio do zbiornika. Kocioł na pellet 20 kW – szybsze nagrzewanie przy większej mocy Zwiększenie mocy kotła do 20 kW przynosi wyraźną poprawę tempa nagrzewania bufora. Kocioł na pellet 20 kW nagrzewa zbiornik 1000 litrów od 35°C do 80°C w około 2,5 godziny przy pracy z pełną mocą i braku bieżącego poboru ciepła przez instalację. Jest to niemal o godzinę szybciej niż w przypadku kotła 15 kW, co potwierdza zasadę, że podwojenie mocy urządzenia skutkuje skróceniem czasu nagrzewania o połowę. W warunkach rzeczywistych, gdy dom równocześnie pobiera ciepło, realny czas nagrzewania przy kotle 20 kW wynosi od 4 do 6 godzin. To nadal bardzo dobre wyniki, które pozwalają na wygodne zarządzanie harmonogramem pracy kotła – na przykład naładowanie bufora rano i korzystanie z jego zasobów przez resztę dnia bez konieczności ponownego uruchamiania palenia. Kominek z płaszczem wodnym – szybki start, wolniejsze pełne nagrzanie Kominek wodny to specyficzne źródło ciepła, którego czas nagrzewania bufora w dużej mierze zależy od konfiguracji całej instalacji. Gdy cała ciepła woda z kominka kierowana jest bezpośrednio do zbiornika – bez jednoczesnego zasilania ogrzewania podłogowego – górna część bufora nagrzewa się już w ciągu 1 godziny, a cały zbiornik osiąga temperaturę około 50°C po mniej więcej 4 godzinach. Sytuacja zmienia się, gdy instalacja pracuje w trybie mieszanym – część wody z kominka zasila ogrzewanie podłogowe, a jedynie nadmiar trafia do bufora. W takim przypadku górna część zbiornika nagrzewa się w około 3 godziny, a pełne nagrzanie bufora do 50°C wymaga nawet 8 godzin. Warto zatem świadomie planować pracę kominka – jeśli celem jest szybkie naładowanie bufora, warto na czas palenia ograniczyć pobór ciepła przez ogrzewanie podłogowe i skierować maksimum energii do zbiornika. Grzałka elektryczna 3 kW – rozwiązanie pomocnicze, nie główne źródło Grzałka elektryczna o mocy 3 kW to urządzenie, które w kontekście bufora 1000 litrów pełni wyłącznie funkcję pomocniczą. Nagrzanie zbiornika o 45°C – na przykład od 35°C do 80°C – przy użyciu grzałki 3 kW zajmuje około 17-18 godzin. To niemal trzy czwarte doby, co sprawia, że grzałka elektryczna tej mocy absolutnie nie nadaje się jako jedyne źródło ciepła w mroźne dni, gdy dom potrzebuje szybkiego i intensywnego ogrzewania. Grzałka 3 kW sprawdza się natomiast jako uzupełnienie głównego systemu grzewczego – na przykład do podtrzymywania temperatury wody w buforze w łagodniejsze noce, dogrzewania zbiornika w okresach przejściowych lub jako zabezpieczenie awaryjne. Jej zaletą jest prostota obsługi, brak konieczności zakupu paliwa i możliwość automatycznej pracy według harmonogramu. Grzałka elektryczna 6 kW – dwukrotnie szybciej, ale wciąż długo Podwojenie mocy grzałki elektrycznej do 6 kW przynosi proporcjonalne skrócenie czasu nagrzewania. Grzałka elektryczna 6 kW nagrzewa bufor 1000 litrów o 45°C w około 9 godzin – to dwukrotnie szybciej niż wersja 3 kW, choć wciąż jest to proces długotrwały w porównaniu z kotłami na pellet czy kominkiem wodnym. Dziewięć godzin pracy grzałki wiąże się też ze zużyciem około 54 kWh energii elektrycznej, co przy obecnych cenach prądu generuje znaczące koszty. Grzałka 6 kW zyskuje na atrakcyjności w połączeniu z taryfą nocną – podgrzewanie bufora w godzinach nocnych, gdy energia elektryczna jest tańsza, pozwala na realne oszczędności. W takiej strategii zbiornik jest ładowany przez noc i zaopatruje dom w ciepło przez cały dzień, bez konieczności uruchamiania kotła. To rozwiązanie szczególnie warte rozważenia jako uzupełnienie instalacji fotowoltaicznej. Panele solarne – darmowe wsparcie w słoneczne dni Panele solarne stanowią najekonomiczniejsze, choć zarazem najbardziej zmienne źródło ciepła dla bufora. W typowych, słonecznych warunkach kolektory słoneczne mogą podnieść temperaturę wody w zbiorniku 1000 litrów o około 7,4°C w ciągu 4,5 godziny. To stosunkowo niewielki przyrost w porównaniu z kotłami czy grzałkami, jednak energia ta jest praktycznie bezpłatna i nie generuje żadnych kosztów eksploatacyjnych. Panele solarne najlepiej sprawdzają się jako darmowe wsparcie dla głównego źródła ciepła, a nie jako samodzielne urządzenie grzewcze. W miesiącach wiosennych i letnich mogą pokrywać znaczną część zapotrzebowania na ciepłą wodę użytkową, odciążając kocioł i zmniejszając zużycie paliwa. Zimą ich wydajność wyraźnie spada ze względu na krótszy dzień i mniejsze nasłonecznienie, dlatego zawsze powinny współpracować z innym, pewniejszym źródłem ciepła. Warto jednak pamiętać, że nawet w chłodniejszych miesiącach słoneczny dzień może oznaczać realne wsparcie energetyczne dla całego systemu. Jak długo bufor 1000 litrów utrzymuje ciepło i zaopatruje dom Odpowiedź na pytanie, jak długo nagrzewa się bufor 1000l, to tylko połowa obrazu – równie ważne jest to, jak długo zgromadzone ciepło zostanie zachowane i efektywnie wykorzystane przez system grzewczy. Po pełnym naładowaniu bufor o pojemności 1000 litrów staje się autonomicznym magazynem energii, który przez wiele godzin może zasilać dom bez konieczności uruchamiania kotła. Czas ten zależy jednak od kilku kluczowych czynników: temperatury zasilania, pojemności bufora, strat ciepła oraz rzeczywistego zapotrzebowania energetycznego budynku. Czas pracy bufora w systemie ogrzewania podłogowego Bufor 1000 litrów nagrzany do temperatury 80°C w systemie ogrzewania podłogowego o powierzchni 140 m² z temperaturą zasilania na poziomie 33°C starcza na około 12 godzin pracy bez włączania kotła grzewczego. To imponujący wynik, który pokazuje, jak efektywnym rozwiązaniem jest bufor ciepła w dobrze zaizolowanym budynku. Czas ten wynika z równowagi między poborem ciepła przez system ogrzewania a naturalnymi stratami ciepła ze zbiornika. W praktyce oznacza to, że kocioł uruchamiany raz na dobę – na przykład wieczorem – może zapewnić komfort termiczny przez całą noc i większą część dnia bez żadnej dodatkowej ingerencji użytkownika. Warto podkreślić, że ogrzewanie podłogowe charakteryzuje się stosunkowo niskim zapotrzebowaniem na temperaturę zasilania w porównaniu z tradycyjnymi grzejnikami. Dzięki temu bufor może oddawać ciepło w sposób powolny i równomierny, co znacznie wydłuża czas jego pracy. Im lepiej zaizolowany budynek i im niższa temperatura zewnętrzna nie jest zbyt mroźna, tym dłużej zgromadzona energia wystarczy do ogrzania pomieszczeń. Wpływ obniżenia temperatury zasilania na czas pracy bufora Jednym z najprostszych sposobów na wydłużenie czasu pracy bufora jest obniżenie temperatury zasilania systemu grzewczego. Zmiana temperatury zasilania z 33°C na 30°C wydłuża czas pracy bufora 1000 litrów poza 12 godzin, nawet przy zachowaniu pełnego komfortu termicznego w domu. Co ciekawe, zmiana zaledwie o 1°C może już odczuwalnie wpłynąć na wydłużenie czasu autonomicznej pracy instalacji. Wynika to z prostej zależności – im niższa temperatura zasilania, tym wolniej bufor oddaje energię do systemu grzewczego i tym więcej godzin zgromadzone ciepło wystarcza do ogrzewania pomieszczeń. W praktyce oznacza to, że precyzyjna regulacja temperatury zasilania w ogrzewaniu podłogowym jest jednym z kluczowych narzędzi optymalizacji pracy całej instalacji. Nowoczesne regulatory pogodowe potrafią automatycznie dostosowywać tę temperaturę w zależności od warunków zewnętrznych, co pozwala na maksymalne wykorzystanie pojemności bufora bez ręcznej ingerencji użytkownika. Straty postojowe – ile energii traci bufor podczas postoju Żaden zbiornik nie jest idealnie izolowany, dlatego przez 12 godzin postoju bufor 1000 litrów traci około 5 kWh energii cieplnej – i tę wartość należy uwzględnić w bilansie cieplnym instalacji. Straty ciepła zależą przede wszystkim od jakości izolacji zbiornika, temperatury otoczenia oraz różnicy między temperaturą wody w buforze a temperaturą powietrza w pomieszczeniu, gdzie stoi zbiornik. Bufor umieszczony w nieogrzewanej kotłowni będzie tracił energię szybciej niż ten stojący w ciepłym pomieszczeniu technicznym. Warto jednak spojrzeć na tę wartość w szerszym kontekście. Strata 5 kWh na przestrzeni 12 godzin to stosunkowo niewielka ilość w stosunku do całkowitej pojemności energetycznej bufora wynoszącej około 52 kWh przy nagrzaniu o 45°C. Stanowi to niecałe 10% zgromadzonej energii, co świadczy o dobrej efektywności nowoczesnych zbiorników buforowych wyposażonych w warstwę pianki izolacyjnej o grubości co najmniej 10 cm. Rzeczywiste zapotrzebowanie energetyczne domu Analiza bilansu energetycznego dostarcza interesujących wniosków na temat rzeczywistego zużycia ciepła przez dobrze zaizolowany dom. Przy stratach postojowych wynoszących 5 kWh i czasie pracy bufora wynoszącym 12 godzin, dom pobiera jedynie około 4 kWh energii na ogrzewanie – co wskazuje na bardzo niskie zapotrzebowanie przy sprzyjających warunkach pogodowych. Łącznie bufor zużywa więc około 9 kWh w ciągu 12 godzin: 5 kWh to straty ciepła do otoczenia, a 4 kWh to energia rzeczywiście dostarczona do systemu grzewczego budynku. Ten wynik pokazuje, jak duże znaczenie ma jakość izolacji budynku dla efektywności całej instalacji grzewczej. Dom z grubymi warstwami izolacji termicznej potrzebuje znacznie mniej energii do utrzymania komfortowej temperatury, co bezpośrednio przekłada się na dłuższy czas pracy bufora i rzadsze uruchamianie kotła. W cieplejszych miesiącach lub przy łagodnych zimach pojemność bufora 1000 litrów może okazać się wręcz nadmiarowa. Bufor 2500 litrów jako punkt odniesienia Aby lepiej zrozumieć zależność między pojemnością bufora a czasem jego pracy, warto porównać zbiornik 1000-litrowy z większym modelem. Bufor o pojemności 2500 litrów, przy podobnych warunkach eksploatacyjnych, zapewnia około 36 godzin pracy bez konieczności uruchamiania kotła. Pokazuje to wyraźną proporcjonalność między pojemnością bufora a czasem utrzymywania ciepła – trzykrotnie większy zbiornik zapewnia trzykrotnie dłuższą autonomię energetyczną. Taka zależność jest jednak uproszczeniem, ponieważ większy bufor ma też nieco większe straty ciepła przez ściany zbiornika, choć w przeliczeniu na litr są one zazwyczaj mniejsze dzięki korzystniejszemu stosunkowi objętości do powierzchni. Wybór odpowiedniej pojemności bufora powinien wynikać z analizy rzeczywistego zapotrzebowania energetycznego budynku, mocy zastosowanego źródła ciepła oraz oczekiwanego czasu autonomicznej pracy instalacji. Dla większości domów jednorodzinnych o powierzchni 140-200 m² bufor 1000 litrów stanowi rozsądny kompromis między kosztem zakupu a efektywnością eksploatacyjną. Temperatura graniczna efektywnej pracy bufora Bufor ciepła pracuje efektywnie do momentu, gdy temperatura wody w zbiorniku spadnie do około 35°C – poniżej tej granicy system przestaje skutecznie ogrzewać pomieszczenia. Jest to szczególnie istotne w kontekście ogrzewania podłogowego, które wymaga minimalnej temperatury zasilania, aby móc oddawać ciepło do pomieszczeń. Gdy temperatura wody w buforze zbliża się do wartości granicznej, kocioł musi zostać ponownie uruchomiony, zanim instalacja straci zdolność do efektywnego grzania. Warto zatem tak skonfigurować sterownik, aby kocioł włączał się automatycznie przy osiągnięciu przez bufor temperatury około 40-45°C, co zapewni ciągłość komfortu termicznego i zapobiegnie wychłodzeniu instalacji podłogowej. Temperatura graniczna 35°C nie jest wartością przypadkową – wynika ona z charakterystyki ogrzewania podłogowego, które do efektywnej pracy potrzebuje zasilania na poziomie co najmniej 28-33°C. Uwzględniając straty ciepła na trasie od bufora do rozdzielacza podłogówki, dolna granica temperatury wody w zbiorniku musi być nieco wyższa, aby system mógł prawidłowo funkcjonować. Regularne monitorowanie temperatury bufora i właściwe ustawienie progów sterownika to kluczowe elementy efektywnej eksploatacji całej instalacji grzewczej. Optymalizacja czasu nagrzewania i pracy bufora 1000l Samo posiadanie bufora ciepła to dopiero połowa sukcesu – kluczowe jest umiejętne zarządzanie procesem jego nagrzewania i rozbioru ciepła. Odpowiednia strategia eksploatacji pozwala znacząco skrócić czas, nagrzewania bufora 1000l, a jednocześnie wydłużyć czas, przez jaki zgromadzona energia wystarczy do ogrzewania domu. Poniżej przedstawiamy najważniejsze aspekty, które warto wziąć pod uwagę, aby wycisnąć z instalacji maksimum efektywności. Strategia palenia w kotle stałopalnym Jednym z najczęściej popełnianych błędów przez użytkowników kotłów na paliwa stałe jest długotrwałe palenie na niskiej mocy. Taka praktyka nie tylko wydłuża czas nagrzewania bufora, ale również prowadzi do niecałkowitego spalania, osadzania się smoły w przewodach kominowych i obniżenia efektywności energetycznej całego systemu. Kocioł stałopalny pracujący na maksymalnej mocy przez krótszy czas jest znacznie bardziej efektywny niż ten sam kocioł pracujący na połowie mocy przez dwukrotnie dłuższy okres. W praktyce oznacza to, że warto rozpalić kocioł intensywnie, doprowadzić bufor do wysokiej temperatury – najlepiej 75–80°C – a następnie wygasić palenisko i pozwolić, by zgromadzone ciepło pracowało przez kolejne godziny. Jak wynika z danych technicznych, kocioł o mocy 15 kW nagrzewa bufor 1000l od 35°C do 80°C w około 3,5 godziny przy pełnej mocy. To samo zadanie wykonane przy mocy 8 kW zajęłoby ponad 6 godzin, generując przy tym więcej strat i zanieczyszczeń. Strategia intensywnego, krótkotrwałego palenia jest więc nie tylko szybsza, ale i bardziej ekonomiczna. Zasada doboru pojemności bufora do mocy kotła Efektywność pracy całego systemu w dużej mierze zależy od właściwego dopasowania pojemności zbiornika do mocy źródła ciepła. Przyjęta w branży zasada mówi, że na każdy 1 kW mocy kotła powinno przypadać co najmniej 50 litrów pojemności bufora. Oznacza to, że bufor 1000 litrów jest optymalnym rozwiązaniem dla kotła o mocy około 20 kW. Przy mocy kotła 15 kW taki zbiornik zapewnia pewien margines bezpieczeństwa, natomiast przy mocy 30 kW lub wyższej warto rozważyć zbiornik o większej pojemności. Dlaczego ta zasada jest tak istotna? Zbyt mały bufor w stosunku do mocy kotła prowadzi do tzw. taktowania – częstego włączania i wyłączania urządzenia grzewczego, co skraca jego żywotność i zwiększa zużycie paliwa. Z kolei zbyt duży zbiornik w stosunku do mocy kotła oznacza, że jego pełne nagrzanie zajmuje zbyt długo, a system nie pracuje optymalnie. Właściwe proporcje gwarantują, że bufor nagrzeje się w rozsądnym czasie, a następnie będzie w stanie zasilać instalację przez wiele godzin bez potrzeby ponownego uruchamiania kotła. Wykorzystanie taryf nocnych do podgrzewania bufora Dla instalacji wyposażonych w grzałkę elektryczną lub pompę ciepła istnieje atrakcyjna możliwość optymalizacji kosztów poprzez wykorzystanie nocnych taryf energii elektrycznej. W Polsce taryfy dwustrefowe oferują znacząco niższą cenę prądu w godzinach nocnych (zazwyczaj między 22:00 a 6:00 lub w podobnych przedziałach), co sprawia, że podgrzewanie bufora w tym czasie jest wyraźnie tańsze niż w ciągu dnia. Strategia jest prosta: programowany sterownik uruchamia grzałkę lub pompę ciepła w nocy, gdy prąd jest tani, nagrzewając bufor do maksymalnej temperatury. W ciągu dnia zgromadzone ciepło stopniowo oddawane jest do systemu ogrzewania, bez potrzeby uruchamiania kosztownych urządzeń w godzinach szczytowego zapotrzebowania na energię. Warto przy tym pamiętać, że grzałka elektryczna o mocy 6 kW nagrzewa bufor 1000l o 45°C w ciągu około 9 godzin – co oznacza, że nocna okno taryfowe jest wystarczające do pełnego naładowania zbiornika. Takie podejście łączy efektywność energetyczną z realną oszczędnością finansową. Izolacja budynku a czas pracy bufora Czas, przez jaki bufor 1000 litrów jest w stanie zasilać instalację grzewczą bez ponownego uruchamiania kotła, zależy nie tylko od pojemności zbiornika czy temperatury wody, ale przede wszystkim od zapotrzebowania budynku na ciepło. Im lepsza izolacja budynku, tym mniej energii potrzeba do utrzymania komfortu termicznego, a tym samym bufor pracuje dłużej. To prosta, ale często niedoceniana zależność. Domy z grubą warstwą izolacji – na przykład 20 cm grafitowego styropianu lub 33 cm wełny mineralnej – mają zapotrzebowanie na ciepło znacząco niższe niż budynki o standardowej izolacji. Praktyczne obserwacje pokazują, że w dobrze zaizolowanym domu o powierzchni 140 m² bufor naładowany do 80°C może zasilać ogrzewanie podłogowe nawet przez 12 i więcej godzin. W budynku o słabej izolacji ten sam zbiornik wyczerpie się znacznie szybciej – nawet w ciągu 4–6 godzin. Inwestycja w izolację budynku jest więc bezpośrednio powiązana z efektywnością pracy bufora ciepła i opłacalnością całego systemu grzewczego. Typ podłogi a efektywność rozbioru ciepła Często pomijanym, a istotnym czynnikiem wpływającym na efektywność pracy bufora jest rodzaj zastosowanej wylewki w systemie ogrzewania podłogowego. Anhydryt – lżejszy i lepiej przewodzący ciepło materiał – reaguje na zmiany temperatury zasilania w ciągu zaledwie 3–5 godzin, co oznacza, że ciepło z bufora szybko trafia do pomieszczeń. Tradycyjny beton cementowy potrzebuje na to znacznie więcej czasu, niekiedy nawet 12–16 godzin. Ta różnica ma praktyczne konsekwencje dla zarządzania buforem. W przypadku wylewki anhydrytowej można bardziej dynamicznie sterować temperaturą zasilania i szybciej reagować na zmiany zapotrzebowania na ciepło. Beton wymaga z kolei planowania z dużym wyprzedzeniem – zbyt późne uruchomienie kotła może oznaczać, że podłoga nagrzeje się dopiero wtedy, gdy ciepło nie jest już potrzebne. Znajomość charakterystyki własnej instalacji pozwala optymalnie planować cykle nagrzewania bufora i unikać marnowania energii. Stratyfikacja temperatury w buforze – jak działa warstwa gorącej wody Bufor ciepła nie jest jednorodnym zbiornikiem – woda w jego wnętrzu naturalnie rozwarstwiają się według temperatury. Najgorętszy płyn gromadzi się w górnej części zbiornika, a chłodniejszy opada ku dołowi. To zjawisko, zwane stratyfikacją termiczną, ma kluczowe znaczenie dla efektywności całego systemu grzewczego. W praktyce oznacza to, że na początku cyklu oddawania ciepła system ogrzewania pobiera wodę z górnej, najgorętszej warstwy zbiornika, co zapewnia optymalne parametry zasilania. Wraz z upływem czasu temperatura górnej warstwy stopniowo spada, a system zaczyna pobierać coraz chłodniejszą wodę. Zrozumienie tego procesu pozwala lepiej planować cykle nagrzewania – nie zawsze konieczne jest pełne nagrzanie całego zbiornika do maksymalnej temperatury. Czasem wystarczy naładować górną część bufora, aby zapewnić kilka godzin efektywnej pracy instalacji, co skraca czas potrzebny na nagrzewanie i pozwala oszczędzać paliwo. Kiedy bufor 1000 litrów jest rzeczywiście potrzebny Pytanie o to, jak długo nagrzewa się bufor 1000l, ma sens tylko wtedy, gdy wiemy, że jego montaż jest w ogóle uzasadniony. Bufor ciepła to inwestycja, która przynosi realne korzyści w określonych konfiguracjach instalacji grzewczych – ale nie w każdej. Zanim zdecydujesz się na zakup zbiornika, warto dokładnie przeanalizować, czy Twój system grzewczy rzeczywiście skorzysta na jego obecności. Poniżej znajdziesz szczegółowy opis sytuacji, w których bufor 1000 litrów sprawdza się najlepiej, oraz takich, w których jego montaż jest zbędny. Instalacje z kotłami na paliwa stałe – bufor jako element niezbędny Kocioł stałopalny – na drewno, węgiel czy ekogroszek – to urządzenie, które pracuje w specyficzny sposób: raz rozpalone, produkuje ciepło w dużych ilościach przez określony czas i nie można płynnie regulować jego mocy tak jak w kotle gazowym. To właśnie w takich instalacjach bufor ciepła 1000 litrów jest niemal obowiązkowym elementem systemu. Zbiornik pełni tu dwojaką rolę – magazynuje nadwyżki ciepła produkowane przez kocioł i chroni instalację przed niebezpiecznym przegrzaniem. Wyobraź sobie sytuację, w której kocioł produkuje 20 kW mocy, a dom w danej chwili potrzebuje jedynie 5 kW. Bez bufora nadmiar ciepła nie ma dokąd trafić, co prowadzi do przegrzania czynnika grzewczego i może uszkodzić instalację. Bufor przejmuje tę nadwyżkę, magazynując ją do późniejszego wykorzystania. W praktyce pozwala to na intensywne, krótkie palenie w kotle – co jest zarówno efektywniejsze energetycznie, jak i wygodniejsze dla użytkownika. Magazynowanie ciepła w buforze oznacza, że nie musisz pilnować kotła przez cały dzień. Systemy z pompami ciepła – rzadsze włączanie, dłuższa żywotność Pompa ciepła to urządzenie, które osiąga najwyższą efektywność energetyczną wtedy, gdy pracuje długimi, stabilnymi cyklami – a nie gdy włącza się i wyłącza co kilkanaście minut. Zjawisko zbyt częstego załączania urządzenia, zwane taktowaniem, jest jednym z głównych wrogów trwałości pomp ciepła. Bufor ciepła 1000 litrów skutecznie eliminuje problem taktowania, gromadząc wyprodukowane ciepło i oddając je do instalacji w sposób kontrolowany. W praktyce oznacza to, że pompa ciepła włącza się rzadziej, pracuje dłużej i zużywa mniej energii na rozruchy. Wydłuża to żywotność urządzenia i zmniejsza koszty eksploatacji. Bufor sprawdza się tu szczególnie dobrze w połączeniu z taryfami energetycznymi – pompę można programować tak, aby ładowała zbiornik w godzinach niższych cen energii elektrycznej, a ciepło było wykorzystywane przez resztę doby. To podejście pozwala na realne oszczędności, szczególnie w obliczu rosnących cen prądu. Kolektory słoneczne – magazynowanie energii z okresu nasłonecznienia Kolektory słoneczne produkują ciepło wtedy, gdy świeci słońce – czyli przede wszystkim w ciągu dnia, a w miesiącach letnich nawet w nadmiarze. Problem polega na tym, że szczyt produkcji ciepła przez kolektory rzadko pokrywa się ze szczytem zapotrzebowania na ciepło w domu. Bufor 1000 litrów rozwiązuje ten problem, gromadząc energię słoneczną w ciągu dnia i udostępniając ją wieczorem lub nocą, gdy nasłonecznienie jest zerowe. Jak wskazują dane z bazy wiedzy, panele solarne mogą podnieść temperaturę bufora o kilka stopni w ciągu kilku godzin słonecznego dnia – co w skali tygodnia przekłada się na znaczące oszczędności na paliwie podstawowego źródła ciepła. Bufor ciepła 1000 litrów sprawdza się tu szczególnie dobrze jako element instalacji hybrydowej, gdzie kolektory słoneczne stanowią darmowe wsparcie dla kotła lub pompy ciepła. Magazynowanie ciepła ze źródeł odnawialnych jest jednym z najbardziej opłacalnych zastosowań zbiornika buforowego. Sytuacje, gdy bufor jest zbędny Warto być szczery: bufor ciepła nie jest rozwiązaniem dla każdego. Istnieją konfiguracje instalacji grzewczych, w których jego montaż nie przyniesie wymiernych korzyści, a jedynie zwiększy koszty inwestycji i zajmie miejsce w kotłowni. Kiedy bufor 1000 litrów jest zbędny? Energooszczędne budynki z ogrzewaniem podłogowym – w takich domach sama podłogówka pełni funkcję magazynu ciepła. Betonowa wylewka o dużej masie termicznej gromadzi ciepło i oddaje je powoli przez wiele godzin. Dodatkowy zbiornik buforowy nie przyniesie tu znaczących korzyści ekonomicznych i może komplikować regulację systemu. Stare instalacje z żeliwnymi grzejnikami o dużej pojemności – żeliwne grzejniki mają znaczną masę cieplną i same w sobie pełnią pewną funkcję buforującą. W takich instalacjach dodatkowy zbiornik jest najczęściej zbędny. Kotły z precyzyjną regulacją pogodową – nowoczesne kotły kondensacyjne z zaawansowaną automatyką potrafią płynnie dostosowywać swoją moc do bieżącego zapotrzebowania, co eliminuje problem nadprodukcji ciepła. W takim przypadku bufor nie rozwiązuje żadnego realnego problemu instalacyjnego. Kryterium częstotliwości ładowania – jak ocenić, czy bufor jest dobrze dobrany Istnieje praktyczna zasada, która pozwala ocenić, czy bufor ciepła 1000 litrów jest właściwie dobrany do danej instalacji: optymalny zbiornik powinien ładować się zimą nie częściej niż raz na dobę. Jeśli bufor ładuje się kilka razy dziennie, oznacza to, że jego pojemność jest zbyt mała w stosunku do zapotrzebowania energetycznego budynku lub mocy źródła ciepła. Jeśli natomiast ładuje się rzadziej niż raz na dobę lub nigdy nie jest w pełni wykorzystywany, zbiornik jest zbyt duży – co oznacza niepotrzebne straty ciepła i zamrożony kapitał. Jak długo nagrzewa się bufor 1000l w kontekście tej zasady? Czas nagrzewania powinien być na tyle krótki, żeby kocioł zdążył naładować zbiornik w jednym cyklu pracy, a na tyle długi, żeby energia wystarczyła na całą dobę. Przy dobrze dobranym systemie bufor 1000 litrów po pełnym naładowaniu zapewnia ogrzewanie przez 6–12 godzin w dobrze zaizolowanym domu o powierzchni 150–200 m². Jeśli więc kocioł ładuje zbiornik raz dziennie, a ciepło starcza do następnego cyklu grzania – instalacja jest optymalnie skonfigurowana i bufor spełnia swoją rolę w pełni. Podsumowanie Czas nagrzewania bufora ciepła o pojemności 1000 litrów zależy głównie od mocy źródła ciepła – od około 2,5 godziny przy kotle 20 kW do nawet 18 godzin przy grzałce elektrycznej 3 kW. W praktyce czas ten może się wydłużyć ze względu na bieżące zapotrzebowanie na ciepło w domu. Pełny bufor nagrzany do 80°C zapewnia ogrzewanie przez 6-12 godzin w dobrze zaizolowanym budynku, a odpowiedni dobór pojemności i mocy kotła jest kluczowy dla komfortu i oszczędności. Bufor 1000 litrów to optymalne rozwiązanie dla domów o powierzchni 150-200 m² współpracujących z kotłem minimum 21 kW, jednak w nowoczesnych, energooszczędnych domach jego zastosowanie może być zbędne. Przed zakupem warto dokładnie przeanalizować potrzeby cieplne swojego domu i skonsultować się z ekspertami z www.soltechenergy.pl, którzy pomogą dobrać najlepsze rozwiązanie, gwarantujące efektywność i komfort na długie lata.
